1)
Detektor
Auswahl über Tas-
tenkreuz
RMS +
ACTUAL
Peak
MINIMUM
MAXIMUM
1) Die Sonde EHP-50F/G verfügt bei dieser Betriebsart nur über den Detektortyp Peak,
bei EHP-50G muss die Option WPM freigeschaltet sein.
Die Anzeige im Detail

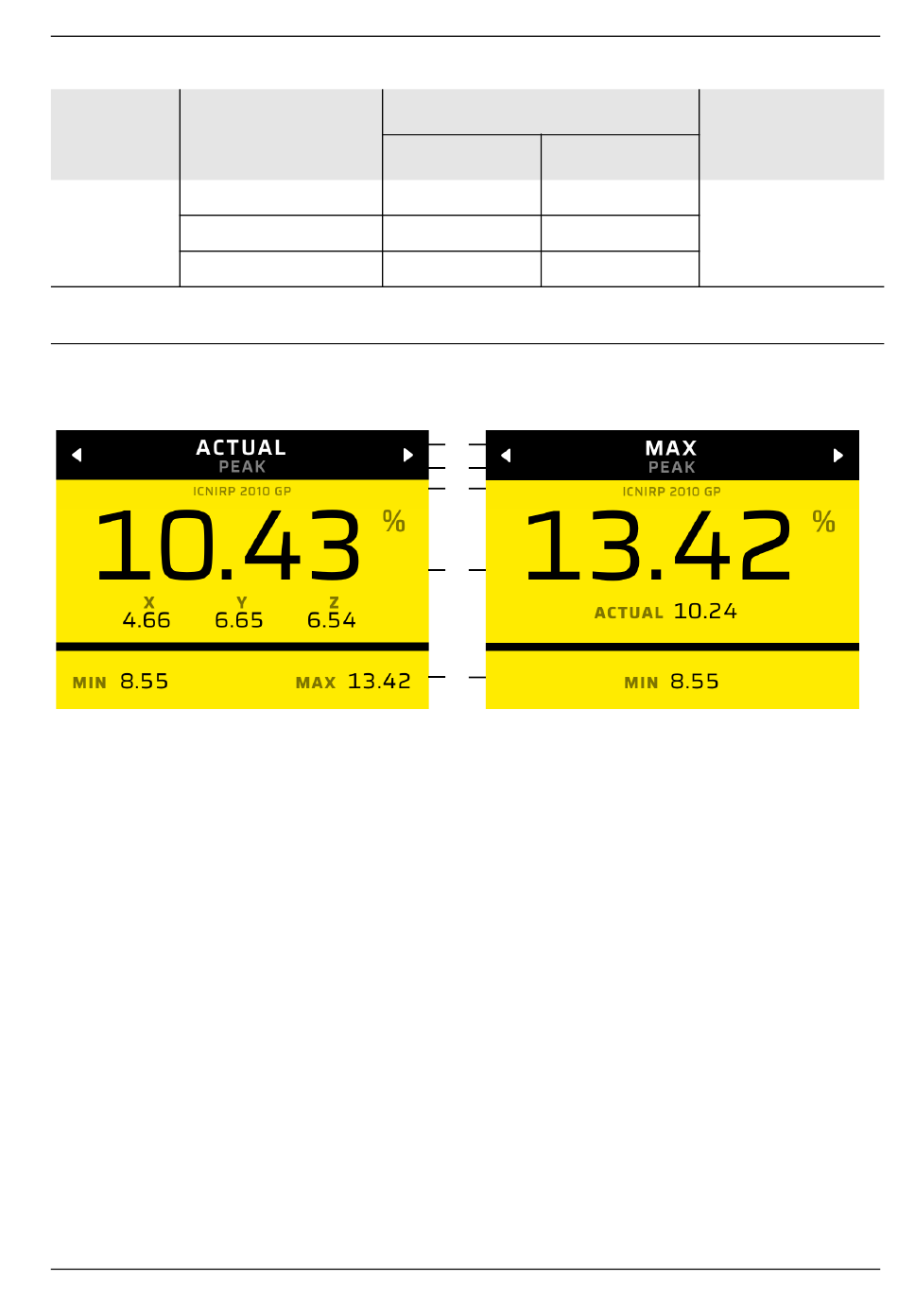

Bild 13: Numerische Anzeige in der Betriebsart SHAPED TIME DOMAIN
1 Gewählter Ergebnistyp (Auswahl über Tastenkreuz)
2 Gewählter Detektor (Auswahl in MEASUREMENT SETTINGS)
3 Gewählter Bewertungsstandard
4 Hauptfeld:
– Links: Ergebnistyp ACTUAL.
Angezeigt werden der aktuelle isotrope Wert sowie die drei Achsen.
– Rechts: anderer Ergebnistyp, hier als Beispiel MAXIMUM.
Angezeigt werden der gewählte Ergebnistyp sowie immer ACTUAL
5 Ergänzungsfeld:
– statistische Werte MIN und MAX
Narda
Hauptfeld
oben
ACTUAL
MIN
ACTUAL
MAX
ACTUAL
1
2
3
4
5
FieldMan
8.6 Shaped Time Domain
Ergänzungsfeld
unten
X Y Z
MAX, MIN
84
