EcoFlow Smart-Home-Modul Installationshandbuch
  1. Anleitungen
  2. Marken
  3. EcoFlow Anleitungen
  4. Ladegeräte
  5. Smart-Home-Modul
  6. Installationshandbuch

EcoFlow Smart-Home-Modul Installationshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 25

Quicklinks

Diese Anleitung herunterladen
Smart Home Panel

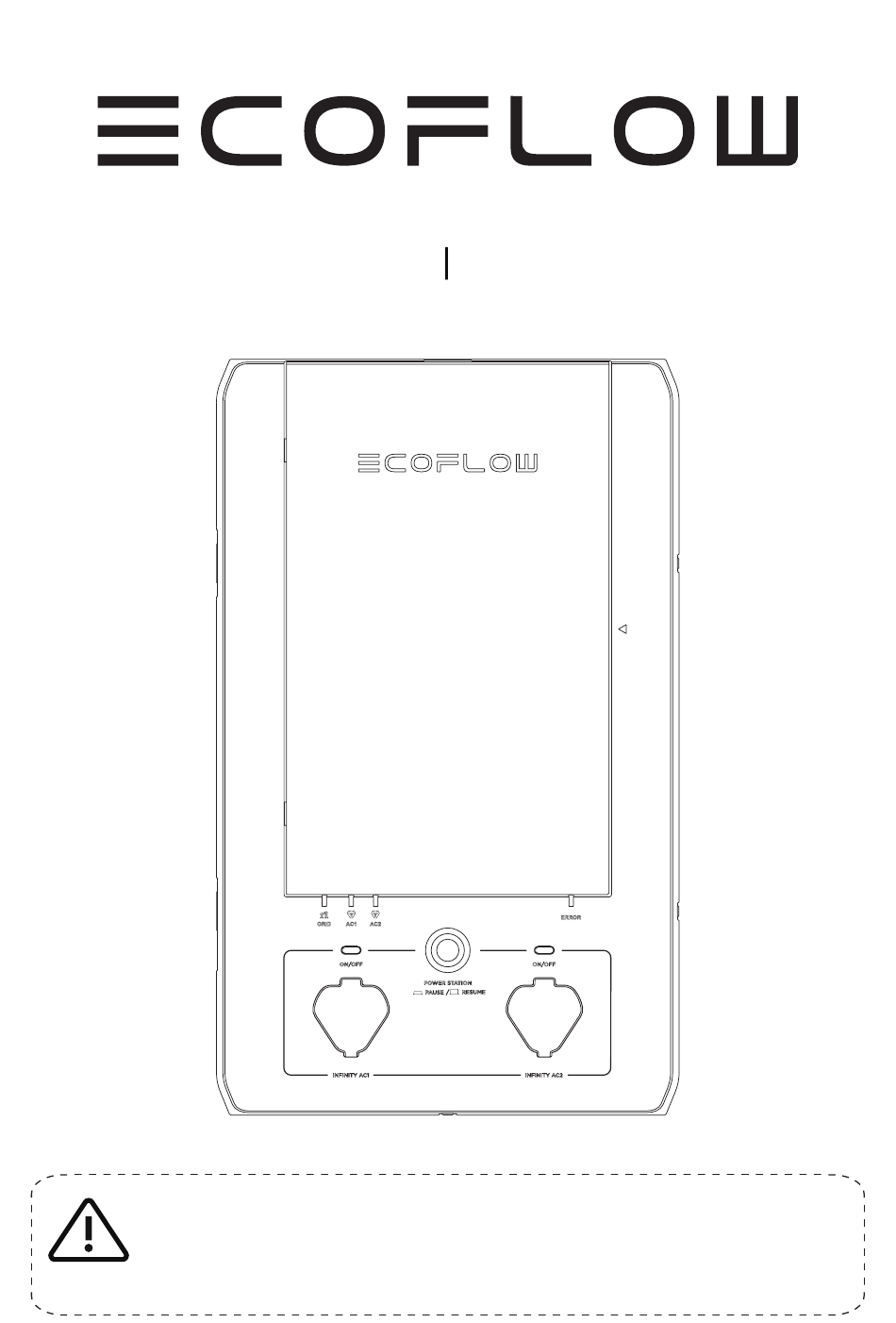

Installation Manual
