Inhaltszusammenfassung für Ten-Haaft Oyster CONNECT

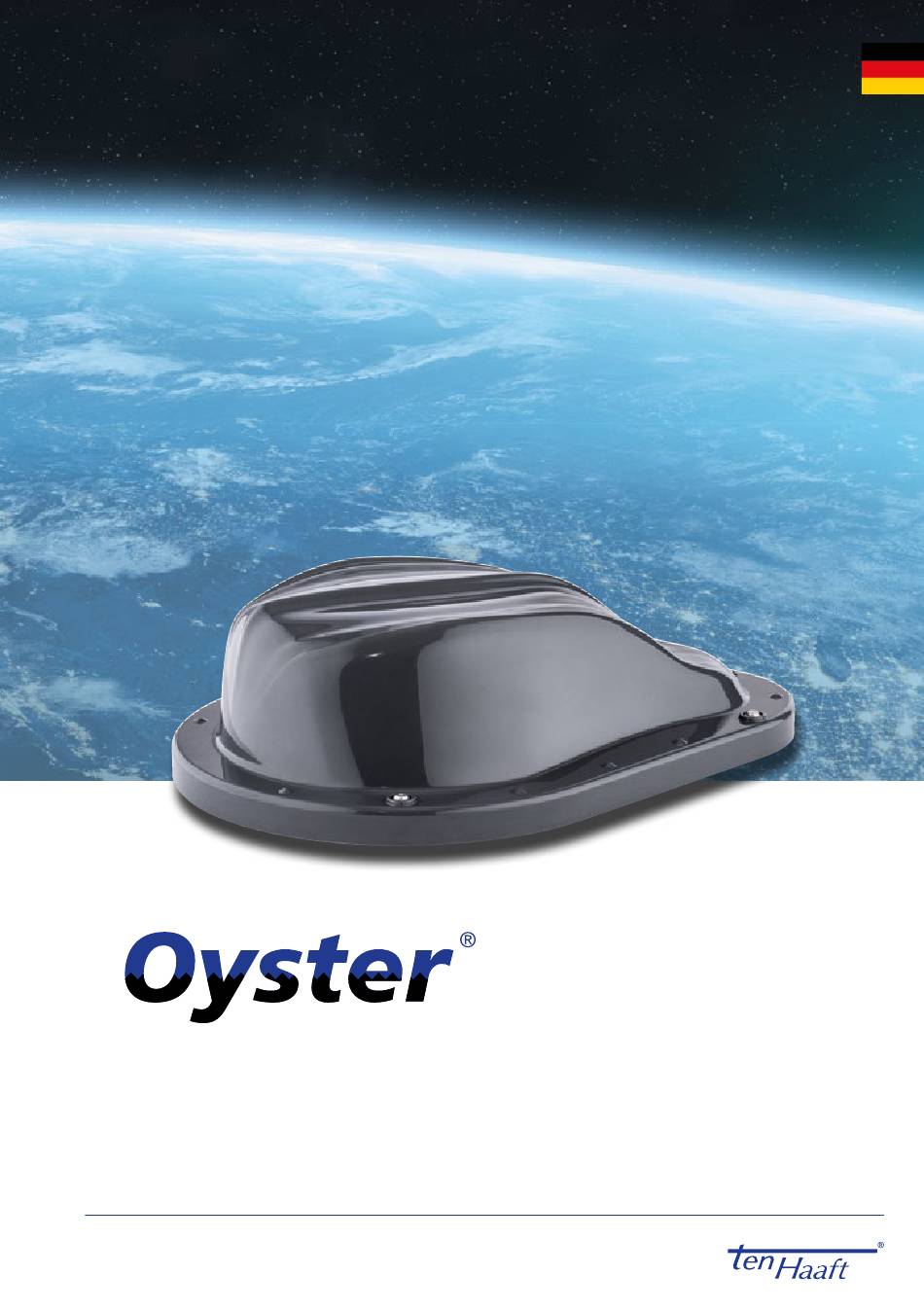

- Seite 1 CONNECT ERWEITERTE BEDIENHINWEISE www.ten-haaft.com...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung für Montageplatten und Dachdurchführungen. Diese steht auf unserer Homepage 3.6 APN Einstellungen bereit unter folgendem Link: www.ten-haaft.com/oysterconnect 3.7 Die Onlineverbindung testen Ebenso finden Sie dort die jeweils aktuellste Fassung dieser Erweiterten Bedienhinweise zum Download. 4. Tägliche Nutzung der Oyster® Connect Hinweis: wir entwickeln die Software der Oyster®... -
Seite 3: Einleitung
1. EINLEITUNG 2. BEDIENELEMENTE UND ANZEIGEN 1.2 WICHTIGE INFORMATIONEN (Abbildung zeigt den Betrieb im LTE Mode) Die Oyster® Connect möchte Ihnen den Zugang zum Internet so einfach wie möglich gestalten. Allerdings kann sie dies nicht ganz ohne Ihr Zutun: Internet über LTE Mobilfunkverbindung Ohne eingelegte SIM-Karte kann die Oyster®... -
Seite 4: Inbetriebnahme Der Oyster® Connect
3. INBETRIEBNAHME DER OYSTER® CONNECT 3. INBETRIEBNAHME DER OYSTER® CONNECT Bild 2: Achten Sie darauf, dass das Verbindungskabel Hinweis: Bitte schalten Sie die Oyster® Connect zuerst aus , bevor eine SIM-Karte eingelegt oder korrekt angeschlossen ist und drücken Sie es zurück in ausgetauscht wird. -
Seite 5: Indoor Unit Einschalten
3. INBETRIEBNAHME DER OYSTER® CONNECT 3. INBETRIEBNAHME DER OYSTER® CONNECT 3.2 Indoor Unit einschalten Auf dem Gehäusedeckel der Indoor Unit, und auf der Rückseite der Bedienungsanleitung (nicht dieser Erweiter- ten Bedienhinweise), finden Sie jeweils zwei silberne Aufkleber mit den Zugangsdaten Ihrer Indoor Unit. Diese Der Begriff Indoor Unit bezeichnet die im Fahrzeuginneren verbaute Steuereinheit. -
Seite 6: Die Konfigurations-Webseite Der Oyster® Connect Aufrufen
3. INBETRIEBNAHME DER OYSTER® CONNECT 3. INBETRIEBNAHME DER OYSTER® CONNECT 3.4 Die Konfigurations-Webseite der Oyster® Connect aufrufen Ihr Webbrowser sollte nun folgende Webseite anzeigen: Die Konfiguration und Bedienung der Oyster® Connect erfolgt über eine Webseite, welche von allen mit der Oyster®... -
Seite 7: Sim-Pin Eingeben Und Apn Einstellungen
3. INBETRIEBNAHME DER OYSTER® CONNECT 3. INBETRIEBNAHME DER OYSTER® CONNECT 3.5 SIM-PIN eingeben und APN Einstellungen Geben Sie die korrekte 4-stellige PIN für diese SIM-Karte in das Eingabefenster ein und betätigen dann Save PIN & Connect Button. Vorwort: Anschließend können Sie den automatischen Verbindungsaufbau im darunterliegenden Fenster beobachten. Bit- Für die Inbetriebnahme der LTE- Verbindung wird eine vom Mobilfunkanbieter bereits aktivierte SIM-Karte te bleiben Sie auf der Webseite bis der Verbindungsaufbau mit dem Wort „Done“... -
Seite 8: Apn Einstellungen
3. INBETRIEBNAHME DER OYSTER® CONNECT 3. INBETRIEBNAHME DER OYSTER® CONNECT 3.6 APN Einstellungen Erklärung der Eingabefelder: Provider Name: Was ist ein APN? Die Abkürzung „APN“ steht für „Access Point Name“, übersetzt bedeutet dies etwa „Zugangs- punkt-Name“. Im Prinzip bezeichnet der APN eine Server-Adresse innerhalb des jeweiligen Mobilfunknetzes, Dies ist der Name des Mobilfunkanbieters, von dem Sie die SIM-Karte bekommen haben. -
Seite 9: Die Onlineverbindung Testen
3. INBETRIEBNAHME DER OYSTER® CONNECT 3. INBETRIEBNAHME DER OYSTER® CONNECT 3.7 Die Onlineverbindung testen Weitere Erklärungen: Sollte die Antwort „You are offline“ lauten, so erlaubt dieser Mobilfunkanbieter oder dieses Outdoor-WLAN Erklärung: keinen Datenverkehr mit dem Internet. Speziell beim Betrieb der Mobilfunkverbindung (LTE Mode) im Ausland Es gibt mehrere Indikatoren dafür, ob die Oyster®... -
Seite 10: Tägliche Nutzung Der Oyster® Connect
4. TÄGLICHE NUTZUNG DER OYSTER® CONNECT 4. TÄGLICHE NUTZUNG DER OYSTER® CONNECT 4.1 Ein- und Ausschalten der Oyster® Connect 4.2 Nutzung des Internets über Mobilfunkverbindung (LTE Mode) Die Oyster® Connect ist im Prinzip ein kleiner Computer, auf welchem ein eigenes Betriebssystem läuft. Bitte Wurde die SIM-Karten PIN siehe Kapitel 3.5 bereits einmal eingegeben, so ist für die Nutzung des LTE Mode in möglichst die Oyster®... -
Seite 11: Lte Roaming
4. TÄGLICHE NUTZUNG DER OYSTER® CONNECT 4. TÄGLICHE NUTZUNG DER OYSTER® CONNECT 4.3 LTE Roaming (Textauszug von der offiziellen Webseite der Bundesnetzagentur, Stand 10/2022) Angemessene Nutzung von Roamingdiensten Sie haben die Möglichkeit die Roaming Funktion für die SIM-Karte einzuschalten [LTE Roaming ON] oder auszu- Da die Preise in den EU-Ländern unterschiedlich sind, wurden Schutzklauseln für eine sog. -
Seite 12: Einfluss Der Verwendeten Sim-Karte Auf Die Nutzung Des Internets
4. TÄGLICHE NUTZUNG DER OYSTER® CONNECT 4. TÄGLICHE NUTZUNG DER OYSTER® CONNECT Sobald Sie auf eine andere SIM-Karte wechseln, wechselt zwangsläufig auch der Mobilfunkanbieter, und somit Wenn der Anbieter dem Kunden nicht ausdrücklich ein Datenlimit für das Roaming mitgeteilt hat, steht dem Kunden auch im Ausland die gesamte Datenmenge zur Verfügung, die ihm der Vertrag zu Hause zusichert. - Seite 13 4. TÄGLICHE NUTZUNG DER OYSTER® CONNECT 4. TÄGLICHE NUTZUNG DER OYSTER® CONNECT Verbindung mit einem offenen WLAN herstellen: Outdoor-WLAN Das gewünschte offene WLAN in der Outdoor-WLAN Liste auswählen auswählen Warten bis der Verbindungsaufbau abgeschlossen ist Sie werden automatisch auf die Login-Webseite des WLAN Anbieters weitergeleitet WLAN-Passwort Sollte die Weiterleitung auf die Login-Webseite nicht automatisch funktioniert haben, oder Sie müssen die eingeben...
-
Seite 14: Optionale Einstellungen
4. TÄGLICHE NUTZUNG DER OYSTER® CONNECT 5. OPTIONALE EINSTELLUNGEN 5.1 Indoor WLAN Setup Information: Befindet sich die Oyster© Connect im WLAN Modus, so wird dies auf der Webseite über die grüne Markierung WLAN Mode Buttons und an der Vorderseite der Indoor Unit über eine rote „LTE / WLAN“ LED angezeigt. Indoor WLAN Setup Bitte wählen Sie auf der Konfigurationswebseite den Tab ,um sich die Einstellungen... - Seite 15 5. OPTIONALE EINSTELLUNGEN 5. OPTIONALE EINSTELLUNGEN Activate Restart Indoor WLAN with new Settings: (Neustart des Indoor WLAN mit den neuen Einstellungen:) Activate Alle Änderungen in den Einstellungen des Indoor WLAN Setups werden erst durch den Button wirksam. Das Indoor WLAN der Oyster® Connect ist dann für einige Sekunden nicht verfügbar. Es empfiehlt sich also zuerst alle geplanten Änderungen auf der Webseite zu machen, und erst am Ende einmalig die Verbindun- Activate gen mit dem...
-
Seite 16: System Setup
5. OPTIONALE EINSTELLUNGEN 5. OPTIONALE EINSTELLUNGEN Save 5 GHz Settings Save 2.4 GHz Settings 5.2 System Setup Änderungen an dem jeweiligen WLAN werden individuell pro WLAN mit dem entsprechenden Button gespeichert. Das aktuelle Passwort des jeweiligen WLAN wird dann auch automatisch in die Zwischenablage des Gerätes kopiert, mit welchem Sie die Oyster®... - Seite 17 5. OPTIONALE EINSTELLUNGEN 5. OPTIONALE EINSTELLUNGEN LTE PIN reset with PUK (if SIM-Card is locked): Auf dieser Webseite können zahlreiche Einstellungen gemacht werden, welche hier im Einzelnen erläutert sind: Software Update Options: (LTE PIN neu festlegen mithilfe der PUK, wenn die SIM-Karte gesperrt ist) Check Update Nach drei Falscheingaben der PIN ist eine SIM-Karte vorläufig gesperrt (LED5: schnelles, rotes Blinken).
- Seite 18 5. OPTIONALE EINSTELLUNGEN 5. OPTIONALE EINSTELLUNGEN System Options System Shutdown (System herunterfahren) Additional public DNS: [OFF / ON] Mit diesem Button können Sie die Oyster® Connect direkt von der Webseite aus herunterfahren und ausschalten lassen. (Zusätzlicher öffentlicher Dynamic Name Server) Um die Oyster®...
-
Seite 19: Service
6. SERVICE 6. SERVICE Check Update 6.1 Software-Update durchführen (besonders empfohlen nach der Erstinbetriebnahme) Sie können auf der „System Setup“ Seite der Oyster® Connect den Button betätigen und bekommen dann direkt angezeigt, ob ein Update vorliegt: hier: ja! Hinweis: um ein Software-Update durchführen zu können, müssen Sie die Oyster® Connect zuerst via LTE oder Hinweis: um ein Software-Update durchführen zu können, müssen Sie die Oyster®... -
Seite 20: Reset Auf Werkseinstellung
6. SERVICE 6. SERVICE 6.3 Begriffserklärungen 6.2 Reset auf Werkseinstellung (Factory Reset) Beschreibung: Steht für „Access Point Name“ und wird für die Datenübertragung via LTE zwingend benötigt. Abhängig vom Beim sogenannten Factory Reset werden alle Einstellungen wieder auf Standard zurückgesetzt: Mobilfunkanbieter, dessen SIM Karte in der Outdoor Unit der Oyster®... - Seite 21 6. SERVICE 6. SERVICE WLAN Steht für Long Term Evolution. Der Begriff steht für ein international gängiges Mobilfunkverfahren zur schnel- Steht für „Wireless Local Area Network“. International oft “WIFI” genannt. WLAN dient dazu mehrere Geräte len Datenübertragung über das Mobilfunknetz. drahtlos (per Funkverbindung) miteinander zu vernetzen.
-
Seite 22: Optionales Zubehör
8.1 Konformitätserklärung CE 7.1 Alternatives Anschlusskabel zur Stromversorgung Dieser 3-polige Kabelsatz kann anstelle des mitgelieferten 2-poligen Stromversorgungskabels mit Zigaretten- anzünder-Stecker verwendet werden. Erhältlich zum Beispiel über den ET Shop auf www.ten-haaft.com. Artikel 3.450.1020 Kabelsatz Stromversorgung Schwarze Ader = geschaltete Spannung Rote Ader = Dauerplus 9-32 V (Kl.30) - Seite 23 Haaft GmbH Öffnungszeiten Neureutstraße 9 Montag – Freitag 08:00 Uhr – 12:00 Uhr 75210 Keltern und von 12:30 Uhr – 16:30 Uhr Germany Telefon: +49 (0) 7231 / 58588-0 Telefax: +49 (0) 7231 / 58588-119 E-Mail: service@ten-haaft.de www.ten-haaft.com 11/2022 · 3.150.0058...
