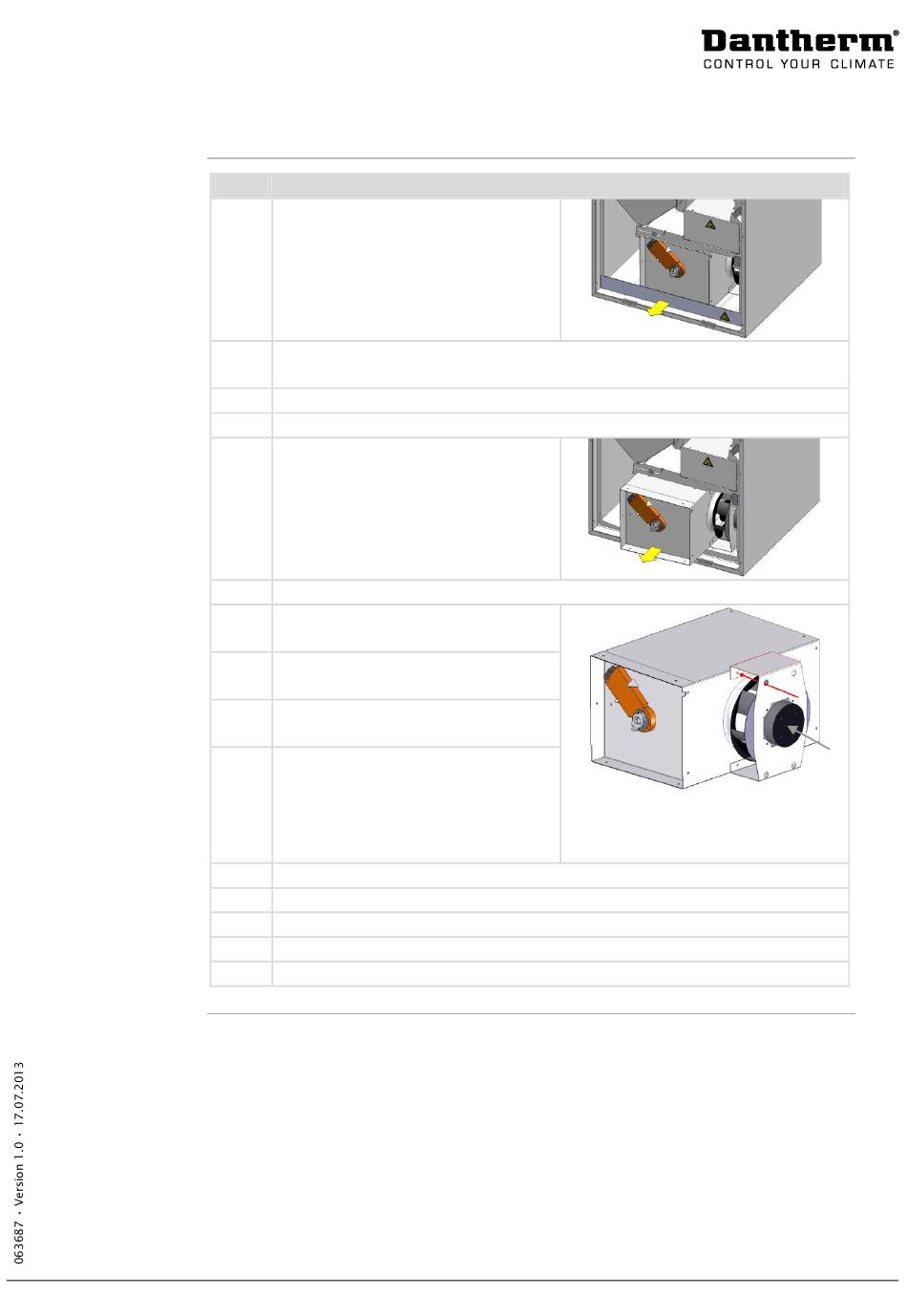

Sådan udskiftes udsugningsventilatoren,
Procedure, fortsat
Trin
7 Fjern forsigtigt plastikskinnen nederst
ved at løsne den hele vejen hen
8 Træk de to sorte skum-kabelgennemføringer ud og tag ledningerne ud af
dem
9 Afmonter de 3 ventilatorkabler fra printet
10 Afmonter bypass-motor-kablet fra printet
11 Træk forsigtigt ventilatormodulet ud
af aggregatet og placer det på et bord
eller tilsvarende
12 Dub tørt for vand nederst i aggregatet og rengør drypbakken om nødvendigt
13 Fjern de 4 torx 20 skruer på ophæn-
get
14 Fjern de 4 torx 20 skruer på ventila-
toren
15 Udskift ventilatoren og skru den fast
med de 4 torx 20 skruer fra trin 17
16 Skru ventilatormodulet fast på by-
pass-modulet med de 4 torx 20 skru-
er fra trin 16.
Bemærk at ledningerne skal vende ud
mod spjæld-motoren/fronten
17 Sæt ventilatormodulet på plads i aggregatet igen
18 Monter plastskinnen plan med polystyrenfronten
19 Monter alle kabler på printet igen, se eldiagrammet sidst i vejledningen
20 Monter polystyrenfronten, tværstiverne, frontlågerne og brugerpanelet igen
21 Tilslut strømmen igen
fortsat
Handling
Fortsættes på næste side
