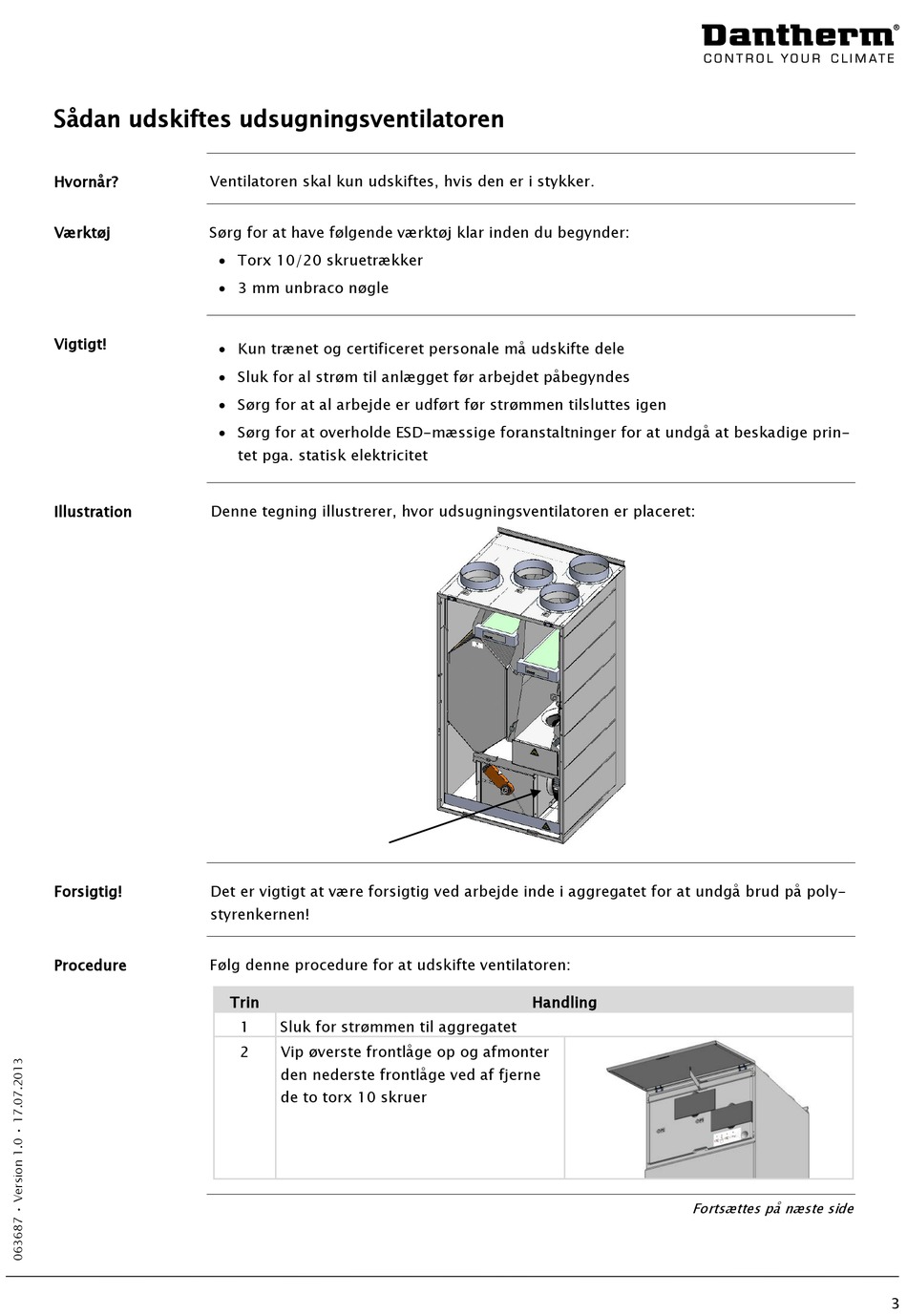

Sådan udskiftes udsugningsventilatoren
Hvornår? Ventilatoren skal kun udskiftes, hvis den er i stykker.
Værktøj Sørg for at have følgende værktøj klar inden du begynder:
 Torx 10/20 skruetrækker
 3 mm unbraco nøgle
Vigtigt!
 Kun trænet og certificeret personale må udskifte dele
 Sluk for al strøm til anlægget før arbejdet påbegyndes
 Sørg for at al arbejde er udført før strømmen tilsluttes igen
 Sørg for at overholde ESD-mæssige foranstaltninger for at undgå at beskadige prin-
Illustration Denne tegning illustrerer, hvor udsugningsventilatoren er placeret:
Forsigtig! Det er vigtigt at være forsigtig ved arbejde inde i aggregatet for at undgå brud på poly-
styrenkernen!
Procedure Følg denne procedure for at udskifte ventilatoren:
tet pga. statisk elektricitet
Trin
1 Sluk for strømmen til aggregatet
2 Vip øverste frontlåge op og afmonter
den nederste frontlåge ved af fjerne
de to torx 10 skruer
Handling
Fortsættes på næste side
3
