Dantherm HCV 3 Bedienungsanleitung Seite 13

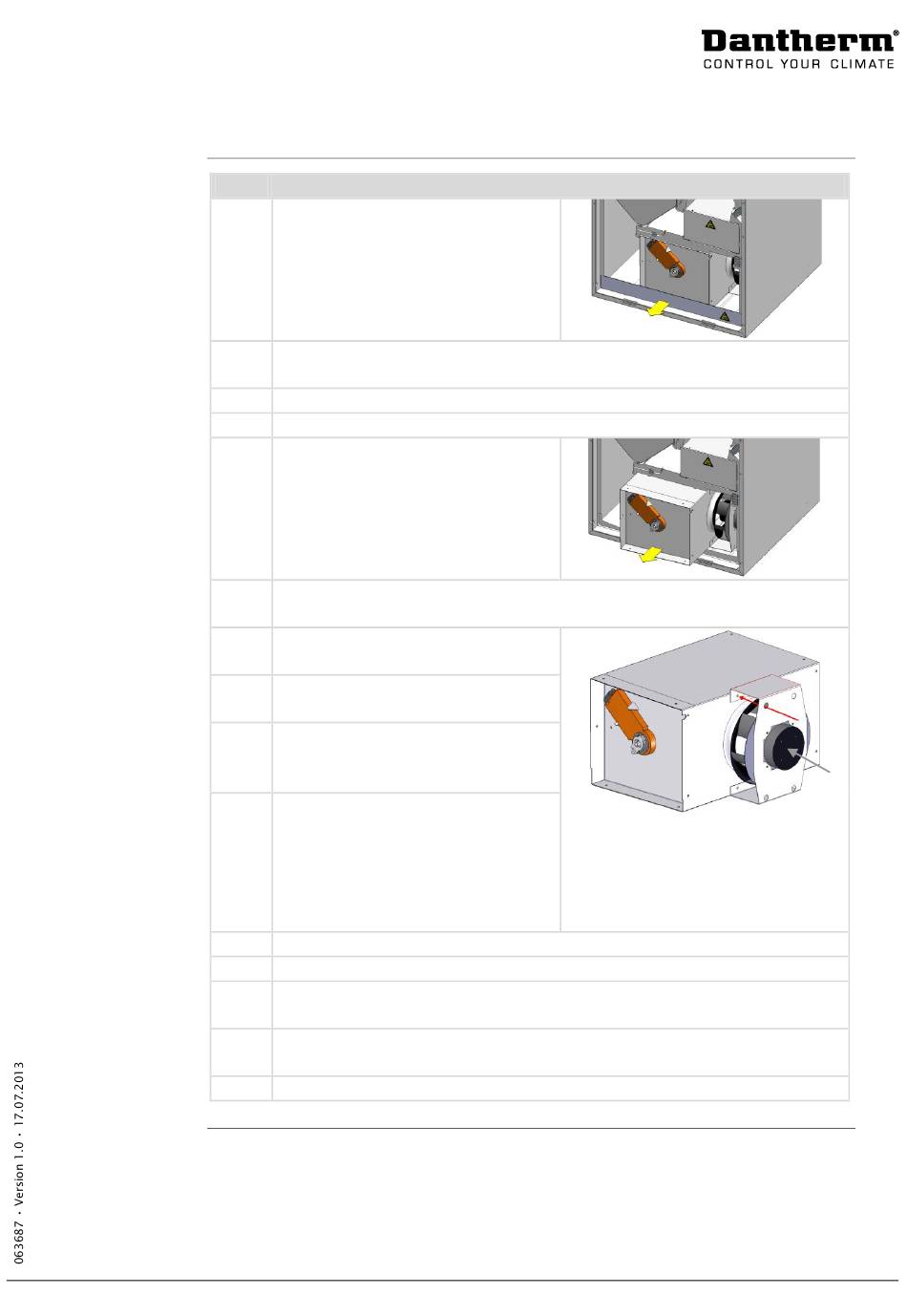

So wird der Abluftventilator ausgetauscht,
Vorgehensweise,
Stufe
fortgesetzt
7 Entfernen Sie vorsichtig die Plastik-
schiene
8 Entnehmen Sie die zwei schwarzen Schaum-Kabeldurchführungen, um die
Kabel zu entfernen
9 Entfernen Sie die 3 Lüfterkabel von der Printplatte
10 Entfernen Sie das Bypass-Motor-Kabel von der Printplatte
11 Ziehen Sie vorsichtig das Lüftungs-
modul aus der Anlage. Platzieren Sie
es auf einem Tisch o.ä.
12 Sorgen Sie dafür, daß keine Wasserbildung im unteren Bereich der Anlage
entstanden ist und entlehren Sie die Tropfwanne wenn nötig
13 Entfernen Sie die 4 Torx 20 Schrauben
auf der Aufhängevorrichtung
14 Entfernen Sie die 4 Torx 20 Schrauben
auf den Lüftern
15 Wechseln Sie die Lüfter aus und
schrauben Sie sie mit 4 Torx 20
Schrauben von Stufe 17 fest
16 Befestigen Sie bitte das Lüftermodul
mit den 4 Torx 20 Schrauben von Stu-
fe 16 auf dem Bypass-Modul.
Bemerken Sie bitte, dass die Kabel
gegen die Klappenmotor/Fronte zei-
gen müssen.
17 Remontieren Sie das Lüftermodul in der Anlage
18 Montieren Sie die Plastikschiene gegen die Polystyrenfronte
19 Remontieren Sie alle Kabel auf der Printplatte. Schaltplan am Ende der Anlei-
tung beachten
20 Remontieren Sie die Polystyrenfronte, die Querversteifungen und das Kon-
trollpaneel
21 Schließen Sie den Strom wieder an
fortgesetzt
Handhabung
Fortsetzung nächste Seite
13
