Druckförderanlage SILOMAT trans plus DF Q 105 5,5 kW / Teil 2 Übersicht, Bedienung und Service
Bedienung
3

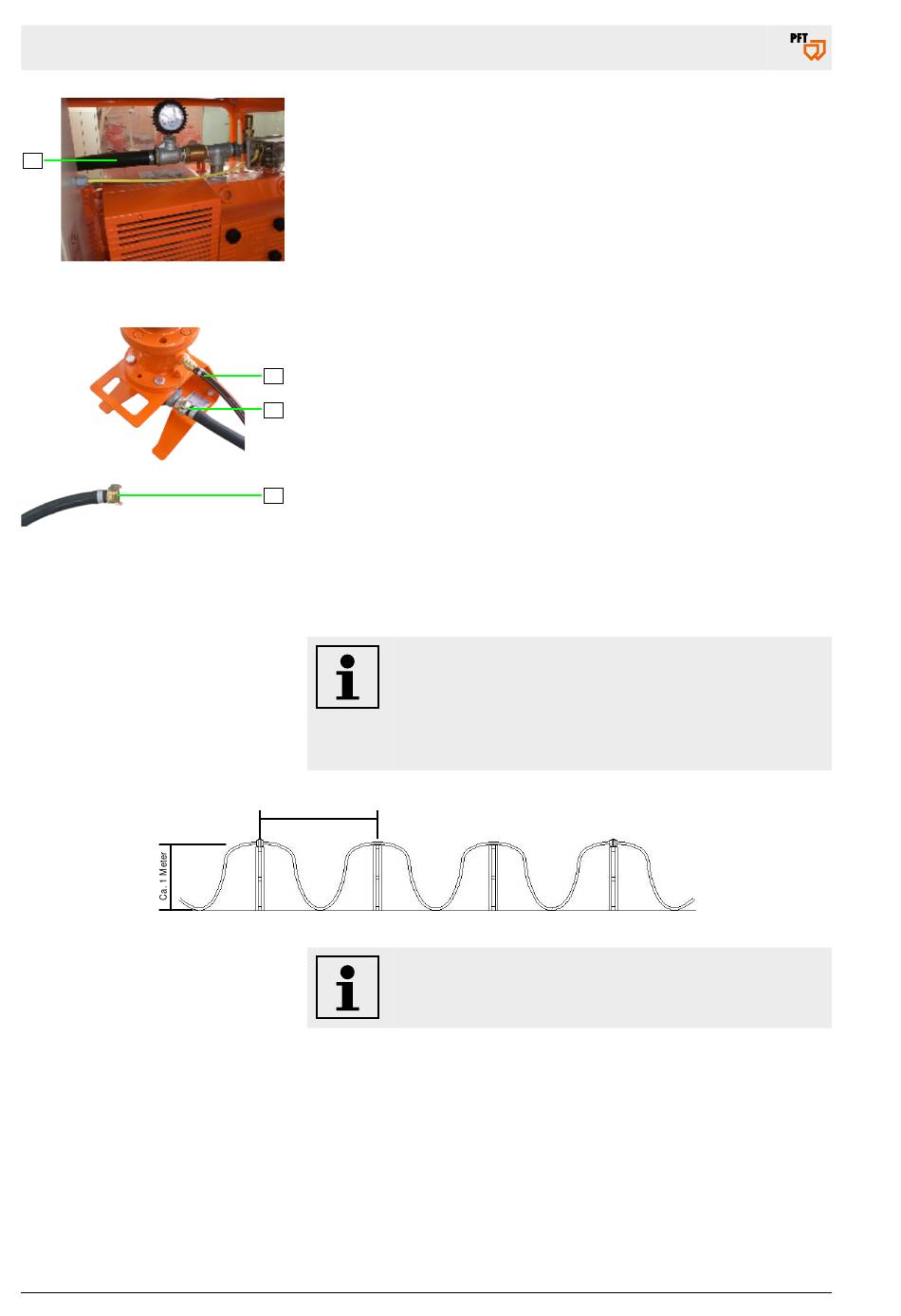

Abb. 19: Luftschlauch anschließen
Abb. 20: Schläuche anschließen
5.3.3.3
Förderschläuche verlegen
Seite 26 / 52
3. Luftschlauch (3) mit Klauenkupplung am Rotationskompressor
anschließen.
4. Luftschlauch mit Klauenkupplung (3) am Förderblock anschließen.
5. Luftschlauch für Steuerluft (4) am Förderblock anschließen.
4
6. Luftschlauch mit Geka-Kupplung (5) am Silo anschließen.
3
5
Um einen optimalen Arbeitsablauf der Anlage bei langen
Förderstrecken zu gewährleisten darf der Förderschlauch
nicht eben verlegt werden.
Wir raten deshalb an den Schlauchkupplungen Erhö-
hungen zu schaffen, durch z. B. aufgestellte Paletten.
Ca. 8 Meter
Bei horizontaler Förderstrecke sollten mindestens drei
Staustufen pro 25 Meter eingebaut werden. Dadurch wird
die Stopferbildung verhindert.
