Druckförderanlage SILOMAT trans plus DF Q 105 5,5 kW / Teil 2 Übersicht, Bedienung und Service

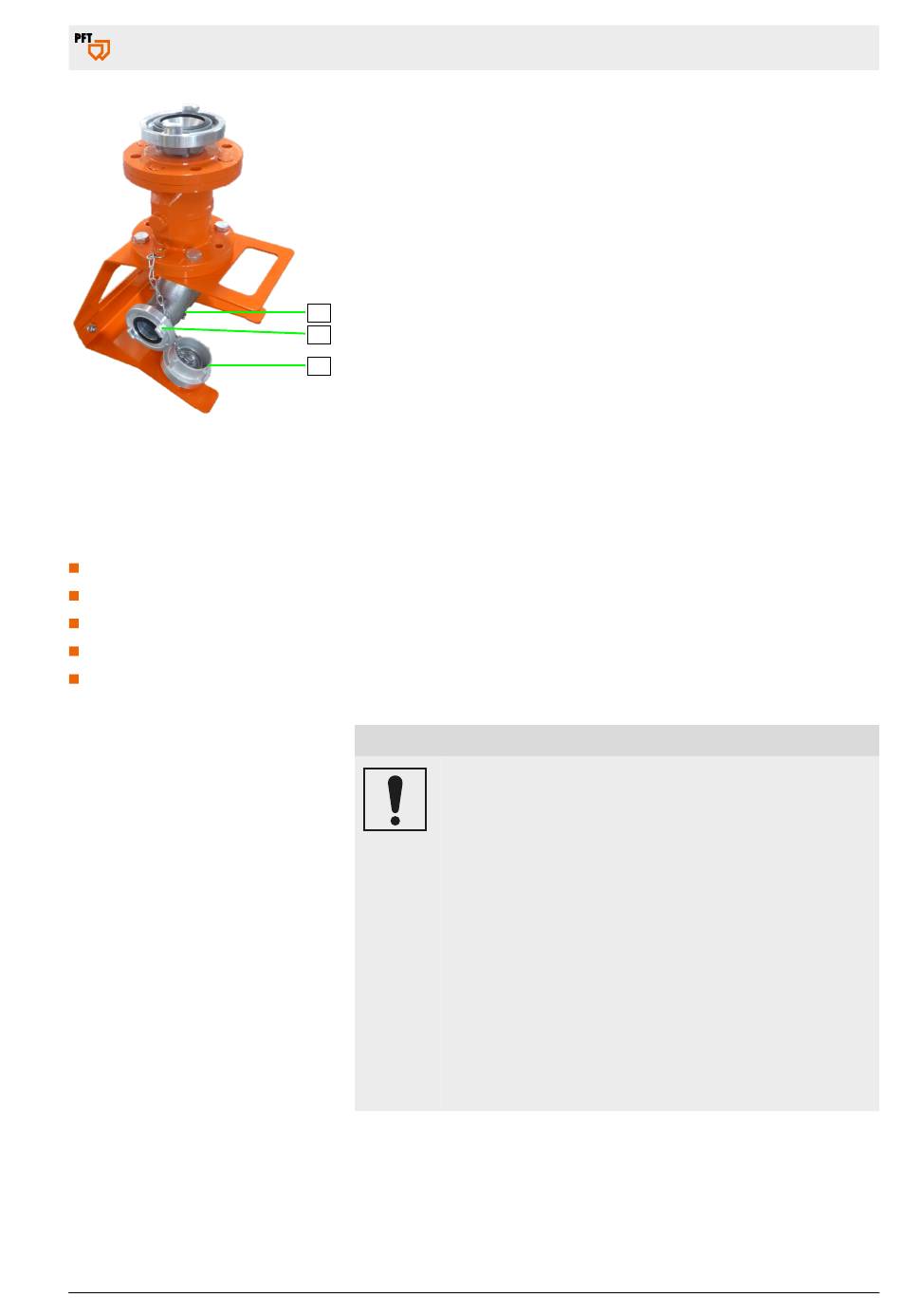

Abb. 11: Baugruppe Förderblock
4.5
Leermeldung Füllstandmelder
Sobald der Füllstandmelder "Leer" meldet:
Öffnet sich das Quetschventil im Förderblock.
Material fließt in den Förderschlauch.
Über die Förderluft des Rotationskompressors, wird das Material zu Verputzmaschine gefördert.
Unter 0,7 bar (wenn der Schlauch leer ist) schaltet der Kompressor ab.
Die Anlage wartet auf ein neues Signal zum Wiederholen des Förderzyklus zur vollautomatischen Versor-
gung der Verputzmaschine.
[4]
Druckentlastung bei Stopfer
[5]
Anschluss Förderschlauch zur Verputzmaschine
[6]
Blinddeckel
4
5
6
HINWEIS
In der Einblashaube der Verputzmaschine befindet sich
ein Füllstandmelder, welcher über das Steuerkabel den
Bedarf an Material an die SILOMAT-Anlage signalisiert.
Die Druckförderanlage wird durch den Materialverbrauch
der Verputzmaschine gesteuert.
Die SILOMAT-Anlage kann an jedem Drucksilo mit einem
zulässigen Betriebsdruck von bis zu 2 bar angeschlossen
werden und beschickt bis auf 100 bzw. 140 m eine Misch-
pumpe, z. B. PFT G 4 X mit ca. 20 kg Trockenmaterial pro
Minute.
Nach der erfolgten Leermeldung des Füllstandmelders in
der Einblashaube öffnet sich das Quetschventil. Bei Voll-
meldung schließt sich das Quetschventil und der Förder-
schlauch wird leergeblasen.
Beschreibung
Seite 19 / 52
