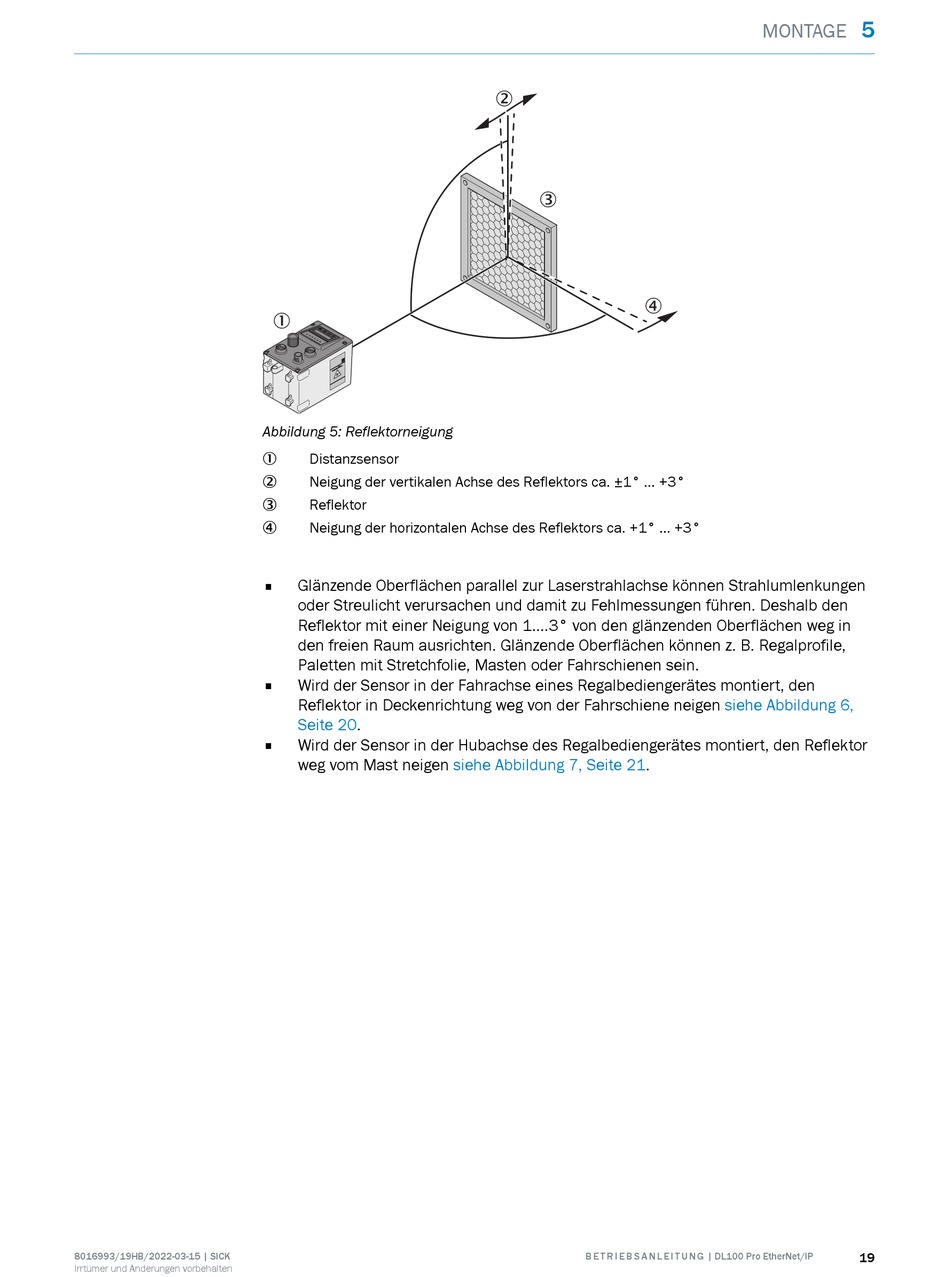

Abbildung 5: Reflektorneigung
Distanzsensor
1
Neigung der vertikalen Achse des Reflektors ca. ±1° ... +3°
2
Reflektor
3
Neigung der horizontalen Achse des Reflektors ca. +1° ... +3°
4
Glänzende Oberflächen parallel zur Laserstrahlachse können Strahlumlenkungen
■
oder Streulicht verursachen und damit zu Fehlmessungen führen. Deshalb den
Reflektor mit einer Neigung von 1....3° von den glänzenden Oberflächen weg in
den freien Raum ausrichten. Glänzende Oberflächen können z. B. Regalprofile,
Paletten mit Stretchfolie, Masten oder Fahrschienen sein.
Wird der Sensor in der Fahrachse eines Regalbediengerätes montiert, den
■
Reflektor in Deckenrichtung weg von der Fahrschiene neigen
Seite 20.
Wird der Sensor in der Hubachse des Regalbediengerätes montiert, den Reflektor
■
weg vom Mast neigen
2
3
siehe Abbildung 7, Seite 21.
