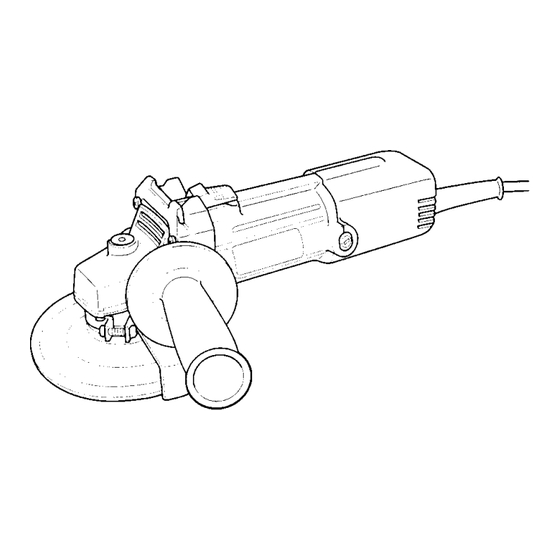

DISC GRINDER
WINKELSCHLEIFER
MEULEUSE
SMERIGLIATRICE ANGOLARE
HAAKSE SLIJPMACHINE
AMOLADORA ANGULAR
REBARBADORA
ΓΩNIAKOI TPOXOI ΛEIANΣEΩΣ/KOΠHΣ
G 10SG • G 12SG
G12SG
Read through carefully and understand these instructions before use.
Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.
Lire soigneusement et bien assimiler ces instructions avant usage.
Prima dell'uso leggere attentamente e comprendere queste istruzioni.
Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.
Leer cuidadosamente y comprender estas instrucciones antes del uso.
Antes de usar, leia com cuidado para assimilar estas instruções.
∆ιαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.
Handling instructions
Bedienungsanleitung
Mode d'emploi
Istruzioni per l'uso
Gebruiksaanwijzing
Instrucciones de manejo
Instruções de uso
Οδηγίες χειρισµού
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hitachi G 10SG
Inhaltszusammenfassung für Hitachi G 10SG
- Seite 1 HAAKSE SLIJPMACHINE AMOLADORA ANGULAR REBARBADORA ΓΩNIAKOI TPOXOI ΛEIANΣEΩΣ/KOΠHΣ G 10SG • G 12SG G12SG Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage.
- Seite 3 English Deutsch Français Italiano Wrench Schlüssel Clef Chiave Wheel nut Mutter für Schleifscheibe Ecrou de la meule Dado ad anello Depressed center wheel Schleifscheibe Meule Mola Wheel washer Unterlegscheibe Rondelle de la meule Rondella “grover” Wheel guard Schutzhaube Couvre-meule Carter della mola Spindle Spindel Arbre...
- Seite 4 English 16. Remove adjusting keys and wrenches. Form the GENERAL OPERATIONAL PRECAUTIONS habit of checking to see that keys and adjusting wrenches are removed from the tool before turning WARNING! When using electric tools, basic safety it on. precautions should always be followed to reduce the risk 17.
-
Seite 5: Specifications
English SPECIFICATIONS Model G10SG G12SG Voltage (by areas)* (110V, 115V, 220V, 230V, 240V) Power Input* 670 W No-load speed* 12000/min 10000/min outer dia. × hole dia. 100 × 16 mm 115 × 22 mm Wheel peripheral speed 4300m/min 4800m/min Weight (only main body) 1.3 kg *Be sure to check the nameplate on product as it is subject to change by areas. -
Seite 6: Maintenance And Inspection
When the machine is not use, the power source Repair, modification and inspection of Hitachi Power should be disconnected. Tools must be carried out by an Hitachi Authorized Service Center. This Parts List will be helpful if presented with the... -
Seite 7: Allgemeine Vorsichtsmassnahmen
Deutsch 12. Den Arbeitsplatz gut absichern. Zwingen oder einen ALLGEMEINE VORSICHTSMASSNAHMEN Schraubstock zur Befestigung des Werkstücks verwenden. Das ist sicherer als die Benutzung der WARNUNG! Verwendung Hände und macht beide Hände zur Bedienung des Elektrowerkzeugen müssen immer die grundlegenden Werkzeugs frei. Vorsichtsmaßnahmen befolgt werden, um das Risiko 13. -
Seite 8: Vorsichtsmassnahmen Bei Der Benutzung Des Winkelschleifers
Deutsch 3. Immer den Körper-Handgriff und den Seiten- VORSICHTSMASSNAHMEN BEI DER Handgriff des Elektrowerkzeugs festhalten, weil sonst BENUTZUNG DES WINKELSCHLEIFERS die entstehende Gegenkraft zu einem ungenauen und sogar gefährlichen Arbeiten führen kann. 1. Diese Werkzeuge nie ohne Schutzhaube benutzen. 4. Nicht in der Nähe von Schweißgeräten arbeiten. 2. -
Seite 9: Praktische Schleifarbeit
(z.B. Codenummern bzw. Entwurf) ohne vorherige 2. Abnehmen Benachrichtigung geändert werden. Beim Abnehmen wird in umgekehrter Reihenfolge vorgegangen. VORSICHT ANMERKUNG Prüfen, ob die Schleifscheibe fest angezogen ist. Aufgrund des ständigen Forschungs-und Entwicklungs- programms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen. - Seite 10 Deutsch Information über Betriebslärm und Vibration Die Meßwerte wurden entsprechend EN50144 bestimmt. Der typische A-gewichtete Schalldruckt ist 87 dB (A). Der typische A-gewichtete Schalleistungspegel ist 100 dB (A). Bei der Arbeit immer einen Ohrenschutz tragen. Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 4,0 m/S...
- Seite 11 Français 13. Ne pas présumer de ses forces. Essayer de garder PRECAUTIONS GENERALES DE TRAVAIL son équilibre en toute circonstance. 14. Entretenir les outils avec soin. Les conserver bien ATTENTION! Lors de l’utilisation d’un outillage aiguisés et les nettoyer afin d’en obtenir les électrique, les précautions de base doivent être meilleures performances et de pouvoir les utiliser respectées de manière à...
- Seite 12 Français 3. Maintenir toujours fermement la poignée principale PRECAUTIONS D’UTILISATION DE LA et la poignée latérale de la machine. Dans le cas MEULEUSE contraire, la force de recul peut amoindrir la précision de travail et présenter ainsi quelque danger. 1. Ne jamais faire fonctionner ces outils sans couvre- 4.
- Seite 13 ATTENTION ATTENTION Les réparations, modifications et inspections des Lorsque la machine n’est pas utilisée, elle doit être outils électriques Hitachi doivent être confiées à un débranchée. service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé...
-
Seite 14: Precauzioni Generali
Italiano tenendolo fermo con le mani, che restano libere PRECAUZIONI GENERALI per maneggiare l’elettroutensile. 13. Non squilibrare il corpo durante l’esecuzione di ATTENZIONE! un lavoro. Stare sempre su due piedi, in equilibrio Quando si usano elettroutensili, bisogna sempre seguire stabile. le precauzioni basilari di sicurezza per ridurre il rischio 14. - Seite 15 Italiano 3. Impugnare sempre saldamente il corpo e PRECAUZIONI PER L’USO DELLA l’impugnatura dell’utensile, per evitare che la forza SMERIGLIATRICE ANGOLARE di controreazione produca un lavoro impreciso e persino pericoloso. 1. Non far funzionare MAI questo utensile elettrico 4. Non lavorare vicino a strumenti per la saldatura senza il carter della mola.
-
Seite 16: Manutenzione E Controlli
Quando la macchina non è usata è necessario Riparazioni, modifiche e ispezioni di utensili elettrici staccare la spinadalla presa. Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato. Questa lista dei pezzi torna utile se viene presentata MONTAGGIO E RIMOZIONE DELLA MOLA con l’utensile al centro assistenza Hitachi autorizzato... - Seite 17 Nederlands 14. Behandel het gereedschap voorzichtig. Zorg ervoor ALGEMENE VOORZORGMAATREGELEN dat het gereedschap scherp en schoon is zodat een goed en veilig prestatievermogen wordt WAARSCHUWING! gebruik elektrisch verkregen. Volg de gebruiksaanwijzing voor het gereedschap moet u altijd de normale basisvoorzorgen smeren en het verwisselen van toebehoren.
-
Seite 18: Technische Gegevens
Nederlands 3. Houd de Handgrepen van het elektrisch gereedschap VOORZORGSMAATREGELEN HAAKSE altijd stevig vast. Zoniet dan zal de tegendruk SLIJPMACHINE onzuiver werk of gevaarlijke situaties in de hand werken. 1. Gebruik deze gereedschappen nooit zonder 4. Werk niet te dicht in de buurt van een lasapparaat. beschermkap. -
Seite 19: Onderhoud En Inspectie
Deze Onderdelenlijst komt van pas wanneer u deze voorkomen. samen met het gereedschap aanbiedt bij het erkende 1. Monteren (Afb. 2) Hitachi Service-centrum wanneer u om reparatie of (1) Zet het gereedschap ondersteboven neer, zodat de ander onderhoud verzoekt. as naar boven wijst. - Seite 20 Nederlands AANTEKENING Op grond van het voortdurende research- en ontwikkelingsprogramma HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN50144. Het doorsnee A-gewogen geluiddruknivo is 87 dB (A).
- Seite 21 Español 13. No extenderse excesivamente para efectuar un PRECAUCION ES GENERAL ES PARA trabajo. Mantener en todo momento un buen OPERACIÓN balance y base de apoyo. 14. Mantener cuidadosamente las herramientas.Tener ¡ADVERTENCIA! Cuando utilice herramientas eléctricas, las siempre limpias y afiladas para obtener un tome las medidas de seguridad básicas para reducir mejor rendimiento y un funcionamiento más el riesgo de incendios, descargas eléctricas, y lesiones,...
-
Seite 22: Especificaciones
Español 3. Sujetar siempre firmemente el asidero del cuerpo PRECAUCIONES AL UTILIZAR LA y el asidero lateral de la herramienta. De lo contrario AMOLADORA ANGULAR la contrafuerza producida podría causar un funcionamiento impreciso e incluso peligroso. 1. Nunca trabajar con estas herramientas eléctricas sin 4. - Seite 23 MONTAJE Y DESMONTAJE DE LA MUELA herramientas eléctricas Hitachi deben ser realizadas ALISADO (Fig. 2) por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es PRECAUCION: Cerciórese de desconectar la alimentación presentada junto con la herramienta al Centro de...
- Seite 24 Español Información sobre el ruido propagado por el aire y vibración Los valores medidos fueron determinados de acuerdo con EN50144. El nivel de presión acústica de ponderación A típica es de 87 db (A). El nivel de potencia acústica de ponderación A típica es 100 dB (A).
- Seite 25 Português 14. Efetue manutenção cuidadosa PRECAUÇÕES GERAIS QUANTO À ferramentas. Tenha as ferramentas sempre afiadas OPERAÇÃO e limpas para que possa trabalhar bem e em segurança. Siga as instruções para lubrificação e ATENÇÃO! Ao utillizar ferramentas elétricas, observe troca de acessórios. Inspecione periodicamente os determinadas medidas básicas de segurança, para se cabos elétricos da ferramenta e, se estiverem...
- Seite 26 Português 3. Segure sempre com firmeza a empunhadeira do PRECAUÇÕES NO USO DA REBARBADORA corpo e a empunhadeira lateral da ferramenta elétrica. Se isto não for feito, a força contrária 1. Nunca acione estas ferramentas elétricas sem os produzida pode resultar numa operação imprecisa protetores de esmeril.
-
Seite 27: Manutenção E Inspeção
CUIDADO ficar desligada da rede de eletricidade. Consertos, modificações e inspeção de Ferramentas Elétricas da Hitachi devem ser realizados por uma Oficina Autorizada da Hitachi. MONTAGEM E DESMONTAGEM DO ESMERIL Esta lista de peças pode ser útil se apresentada com CENTRAL (Fig. - Seite 28 Ελληνικά χρησιµοποιείτε το χέρι σας και επιπρ σθετα ΓΕΝΙΚΑ ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ ΚΑΤΑ ΤΗ ελευθερώνει και τα δυο χέρια για να ΛΕΙΤΟΥΡΓΙΑ λειτουργήσετε το εργαλείο. 13. Μην προεκτείνεστε. ∆ιατηρήστε πάντοτε το ΚΙΝ∆ΥΝΟΣ! Κατά τη χρήση ηλεκτρικών εργαλείων, τα κατάλληλο πάτηµα και ισορροπία. 14.
-
Seite 29: Τεχνικα Χαρακτηριστικα
Ελληνικά 3. Πάντοτε κρατάτε σταθερά τη λαβή του κορµού και ΠΡΟΦΥΛΑΚΤΙΚΑ ΜΕΤΡΑ ΠΑΝΩ ΣΤΗ ΧΡΗΣΗ την πλευρική λαβή του ηλεκτρικού εργαλείου. ΤΟΥ ∆ΙΣΚΟΥ ΛΕΙΑΝΣΗΣ ∆ιαφορετικά η αντίρροπη δύναµη που παράγεται µπορεί να προκαλέσει την λανθασµένη και 1. Ποτέ να µην θέσετε σε λειτουργία αυτά τα ενδεχ... - Seite 30 ηλεκτρικού ρεύµατος πρέπει να αποσυνδέεται. D: Παρατηρήσεις ΠΡΟΣΟΧΗ Η επισκευή, η τροποποίηση και ο έλεγχος των ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ Ηλεκτρικών Εργαλείων Hitachi πρέπει να γίνεται ΤΟΥ ΧΑΜΗΛΩΜΕΝΟΥ ΚΕΝΤΡΙΚΑ ΤΡΟΧΟΥ (Εικ. 2) απ ένα Εξουσιοδοτηµένο κέντρο σέρβις της Hitachi. ΠΡΟΣΟΧΗ: Βεβαιωθείτε...
- Seite 31 αριθµοί και / ή σχεδιασµ ς) µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση. ΣΗΜΕΙΩΣΗ Εξαιτίας του συνεχιζ µενου προγράµµατος έρευνας και ανάπτυξης της Hitachi τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση. Πληροφορίες που αφορούν τον εκπεµπ µενο θ ρυβο...
- Seite 34 English Nederlands GARANTIEBEWIJS GUARANTEE CERTIFICATE 1 Modelnummer 1 Model No. 2 Serienummer 2 Serial No. 3 Datum van aankoop 3 Date of Purchase 4 Naam en adres van de gebruiker 4 Customer Name and Address 5 Naam en adres van de handelaar 5 Dealer Name and Address (Stempel a.u.b.
- Seite 37 Questa dichiarazione è applicabile ai prodotti cui sono Αυτή η δήλωση ισχύει στο προι ν µε το σηµάδι CE. applicati i marchi CE. Representative office in Europe Hitachi Power Tools Europe GmbH 31. 12. 2003 Siemensring 34, 47877 Willich 1, F. R. Germany Head office in Japan Hitachi Koki Co., Ltd.
