5. Inbetriebnahme
5.1 Erstmalige Programmierung
Bevor Sie den 1-Kanal Weichendecoder in
Betrieb nehmen, ist es sinnvoll die Adres-
se vorher zu programmieren. Dies ge-
schieht am Programmiergleis / -ausgang.
Zum Programmieren muss am Ausgang
des Schaltdecoders eine Last von minde-
stens 60mA angeschlossen sein. Sie kön-
nen also am Ausgang Ihre Weiche als Last
anschliessen.
Wichtig ist zuerst einmal die Adresse
des Decoders. Zuerst Programmierfrei-
gabe mit CV 2 = 77, dann in CV 32 die
gewünschte Adresse von 1-256 program-
mieren. Für höhere Adressen lesen Sie
Bitte im Kapitel 2.x nach.
Die genauen Beschreibungen der CVs fin-
den Sie in der CV-Tabelle im Anhang.

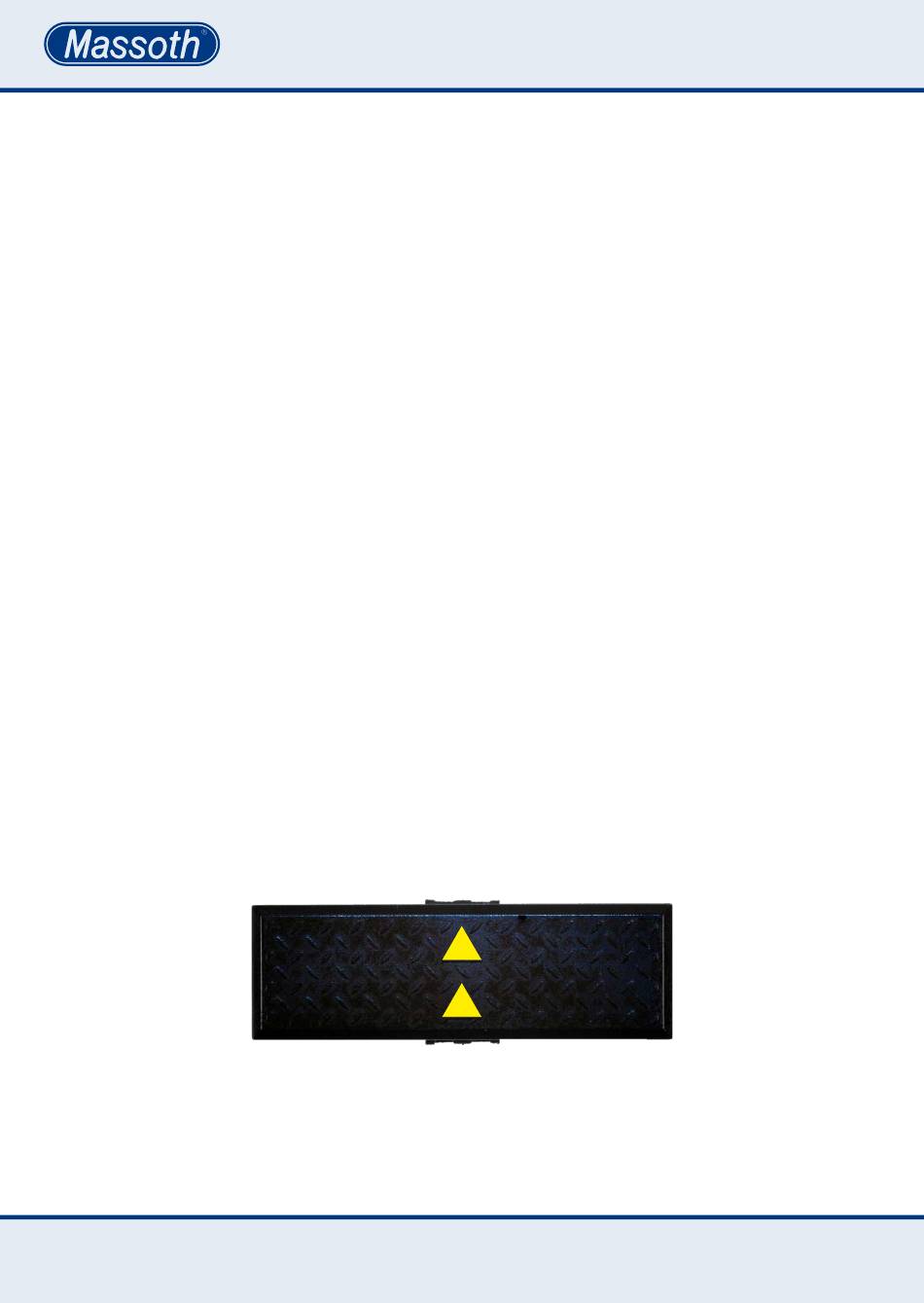

Abbildung 1: Anschlüsse
Illustration #1: Connections
4
5. Hook up
5.1 First step: programming
Ausgang / Weichenantrieb
Output / track-switch
Eingang / Gleis
Input / track
It is advisable to program the decoder
before installing. Connect the decoder to
the programming outlet or programming
track. For programming the decoder re-
quires an electrical load of 60mAmps. For
this you may connect a switch motor to
the output terminal of the decoder.
To enable programming set CV2 to "77" to
unlock the decoder. Program the desired
address into CV 32, range 1-256. In case
you desire a higher address number
please check chapter 2.x.
You find a detailed description of the CVs
in the CV list at the end of this manual.
