Geräteansichten, Anschlüsse und LEDs
LED Farbe
NS Duo-LED rot/grün
(Netzwerkstatus)
Position in der
Gerätezeichnung: (3)
(grün/rot/grün)
(rot/grün/aus)
netJACK Kommunikationsmodul | Installation, Bedienung und Hardware-Beschreibung
DOC110504UM08DE | Revision 8 | Deutsch | 2022-03 | Freigegeben | Öffentlich
Zustand
Ein
(grün)
Blinken (1 Hz)
(grün)
Blinken schnell
grün/rot/grün
Blinksequenz
rot/grün/aus
Blinken (1 Hz)
(rot)
Ein
(rot)
Aus
(aus)

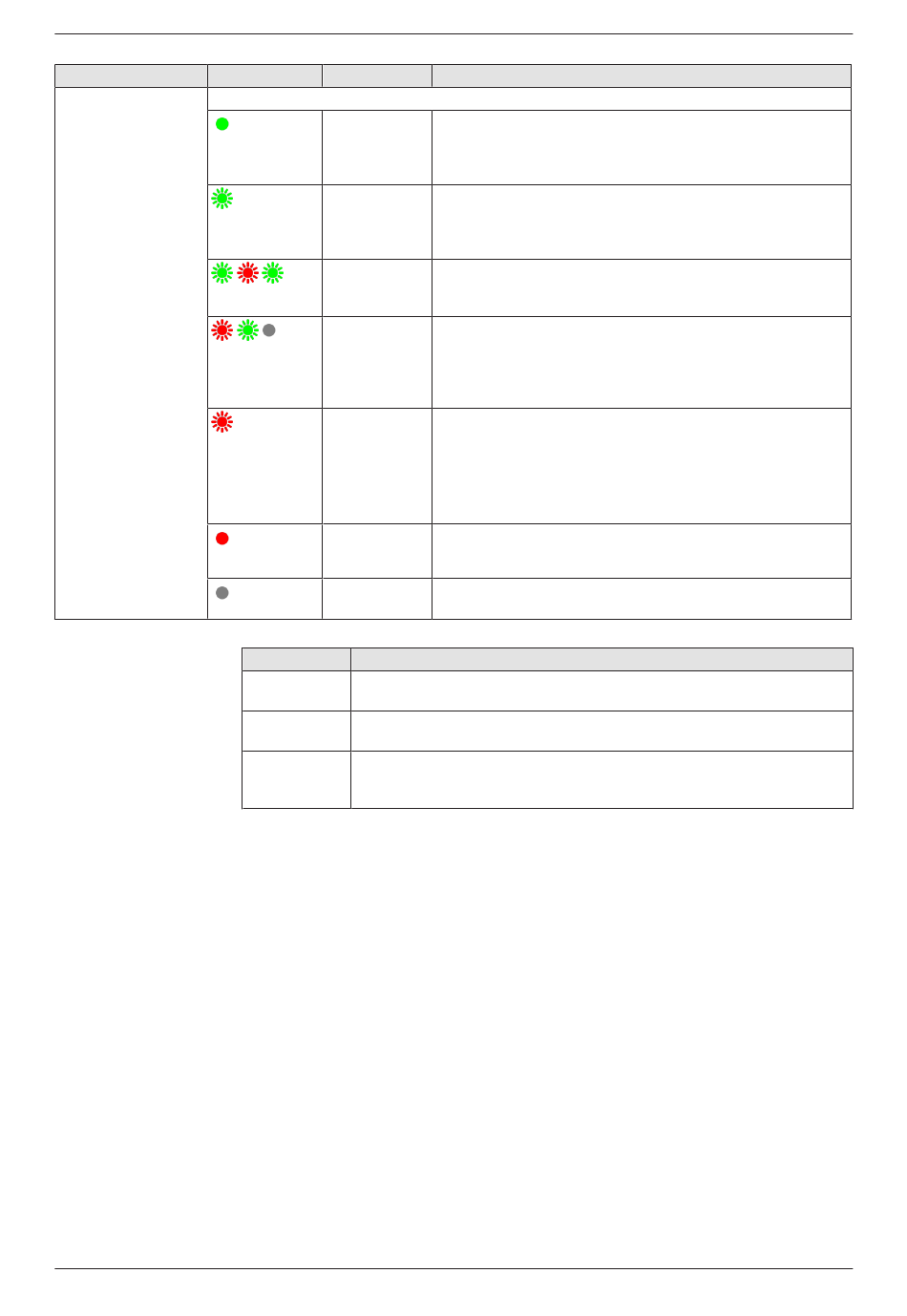

Tabelle 61: Kommunikationsstatus EtherNet/IP-Adapter
LED-Zustand Definition
Blinken (1 Hz) Die LED ist in Phasen ein- bzw. ausgeschaltet, mit einer Frequenz von ca.
1 Hz: „Ein" für 500 ms gefolgt von „Aus" für 500 ms.
Blinken schnell Die MS-LED oder NS-LED ist für 250 ms grün eingeschaltet, dann für 250
grün/rot/grün ms rot „Ein", dann wieder grün „Ein" (bis der Test abgeschlossen ist).
Blinksequenz Die MS-LED und die NS-LED sind jeweils für 500 ms rot eingeschaltet,
rot/grün/aus dann für 500 ms grün „Ein", dann für 500 ms „Aus". Diese Blinksequenz
wird mindestens 6 Mal wiederholt.
Tabelle 62: Definition LED-Zustände Kommunikationsstatus
Beschreibung
Verbunden: Eine IP-Adresse ist konfiguriert, mindestens eine
CIP-Verbindung (einer beliebigen Transportklasse) ist
hergestellt, und für eine Exclusive-Owner-Verbindung wurde
das Zeitlimit nicht überschritten.
Keine Verbindungen: Eine IP-Adresse ist konfiguriert, jedoch
wurden keine CIP-Verbindungen hergestellt, und für eine
Exclusive-Owner-Verbindung wurde das Zeitlimit nicht
überschritten.
Selbsttest: Das Gerät durchläuft nach dem Einschalten einen
Selbsttest. Siehe Beschreibung zur MS-LED im Status
Selbsttest.
Blinksequenz: Die Blinksequenz dient zum visuellen
Identifizieren des Gerätes. Der Scanner kann die
Blinksequenz im Identitäts-Objekt 1 des Gerätes starten. Die
MS-LED und NS-LED führen die Blinksequenz gleichzeitig
aus.
Time-Out der Verbindung: Eine IP-Adresse ist konfiguriert
und für eine Exclusive-Owner-Verbindung, für die dieses
Gerät das Ziel ist, wurde das Zeitlimit überschritten.
Die NS-LED wird nur dann dauerhaft auf grün zurückgesetzt,
wenn alle Exclusive-Owner-Verbindungen wiederhergestellt
sind, deren Zeitlimit überschritten wurde.
Doppelte IP: Das hat Gerät festgestellt, dass seine IP-
Adresse schon verwendet wird.
Ausgeschaltet, keine IP-Adresse: Das Gerät hat keine IP-
Adresse (oder ist ausgeschaltet).
