Typenschild; Abbildung 18: Ansicht Netjack Unterseite; Abbildung 19: Typenschild Netjack - Hilscher Netjack Benutzerhandbuch

Geräteansichten, Anschlüsse und LEDs

10.2 Typenschild

netJACK Kommunikationsmodul | Installation, Bedienung und Hardware-Beschreibung
DOC110504UM08DE | Revision 8 | Deutsch | 2022-03 | Freigegeben | Öffentlich

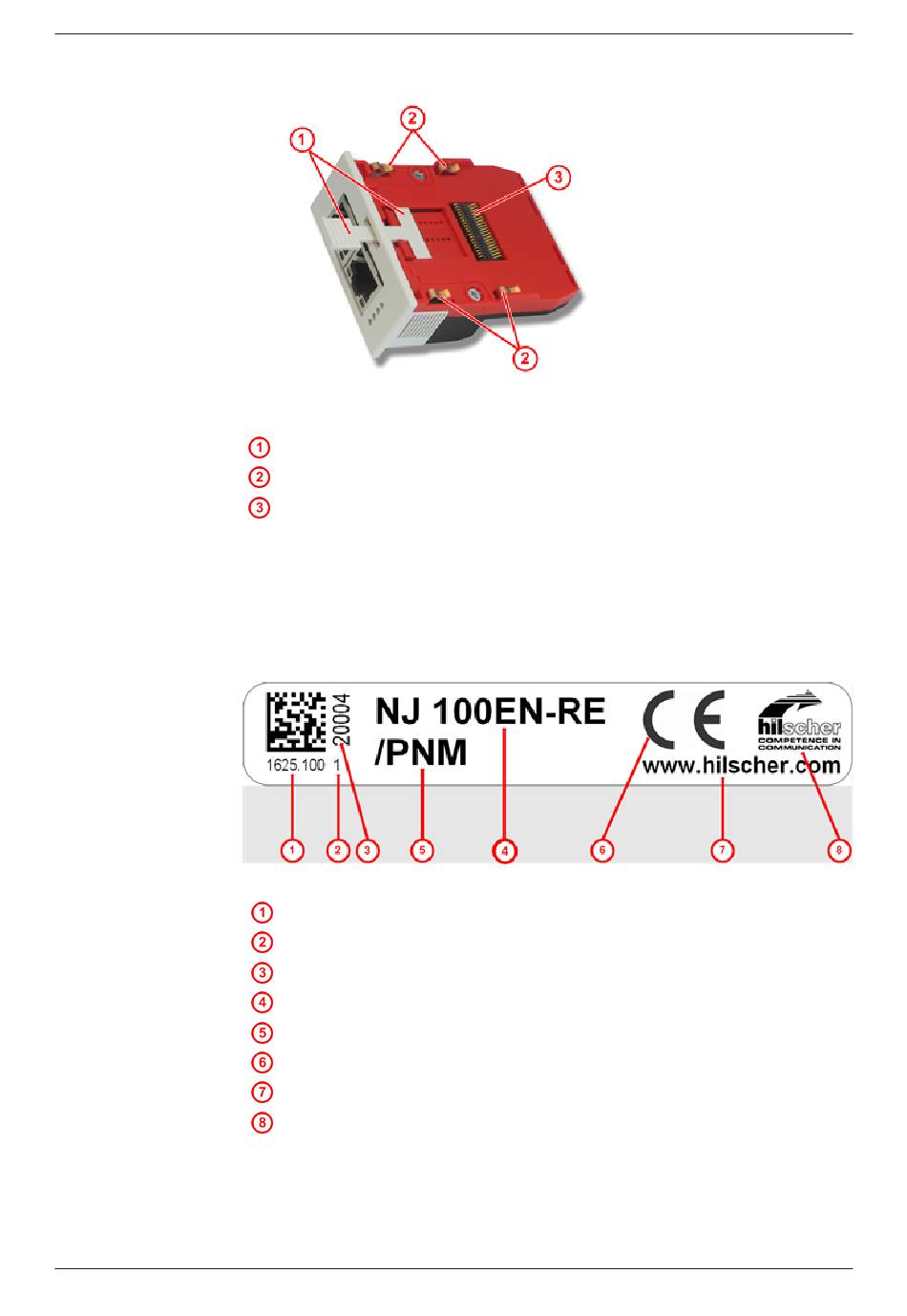

netJACK Unterseite:
Abbildung 18: Ansicht netJACK Unterseite
Schieberiegel zum Verriegeln des netJACKS im Host-System
Halteklammern zum Fixieren des netJACK auf der Trägerplatte des Host-Systems
SAMTEC Konnektor, Schnittstelle zum Host-System. Anzahl der Pins ist abhängig von
der Host-Schnittstelle (PCI-Express oder Dual-Port-Memory) sowie von dem im
netJACK eingebauten netX Chip
Jedes netJACK Kommunikationsmodul trägt ein Typenschild, dem Sie
folgende Informationen entnehmen können:
Abbildung 19: Typenschild netJACK
Artikelnummer
Hardware-Revisionsnummer
Seriennummer
Artikelbezeichnung
Firmwarekürzel
CE Zeichen
Hilscher Web-Adresse
Hilscher Logo
