Firmware aktualisieren
9.1.2.4 Aufbau B2b: Firmware für netJACK mit Dual-Port-Memory mittels Evaluation
Board und Adapterboard aktualisieren
netJACK Kommunikationsmodul | Installation, Bedienung und Hardware-Beschreibung
DOC110504UM08DE | Revision 8 | Deutsch | 2022-03 | Freigegeben | Öffentlich
Alternativ zu USB oder serieller Schnittstelle können Sie den netJACK auch
über die Host-Schnittstelle des Evaluation Board NJEB-D an einen PC mit
installiertem SYCON.net anschließen. Dazu benötigen Sie ein NXPCA-PCI
Adapterboard (Hilscher Artikelnummer 7902.100), das an die PCI-
Schnittstelle des PCs angeschlossen wird, sowie ein Kabel CAB-NXPCA-
PCI (Hilscher Artikelnummer 4400.000), das die Host-Schnittstelle des
Evaluation Board mit dem Adapterboard verbindet.
Beachten Sie, dass Sie das Evaluation Board NJEB-D über einen Netz-
Adapter mit 24 Volt versorgen müssen (z. B. über das Netzteil NXAC-
POWER, Hilscher Artikelnummer 7930.000).
Voraussetzungen
Das netJACK Kommunikationsmodul ist auf dem Evaluation Board
·
NJEB-D montiert.
· Das Evaluation Board ist an eine externe Stromquelle von 24 Volt
angeschlossen.
· Das Evaluation Board ist über CAB-NXPCA-PCI Kabel an das NXPCA-
PCI Adapterboard angeschlossen.
Das NXPCA-PCI Adapterboard ist an eine PCI-Schnittstelle des PC
·
angeschlossen.
SYCON.net ist auf dem PC installiert.
·

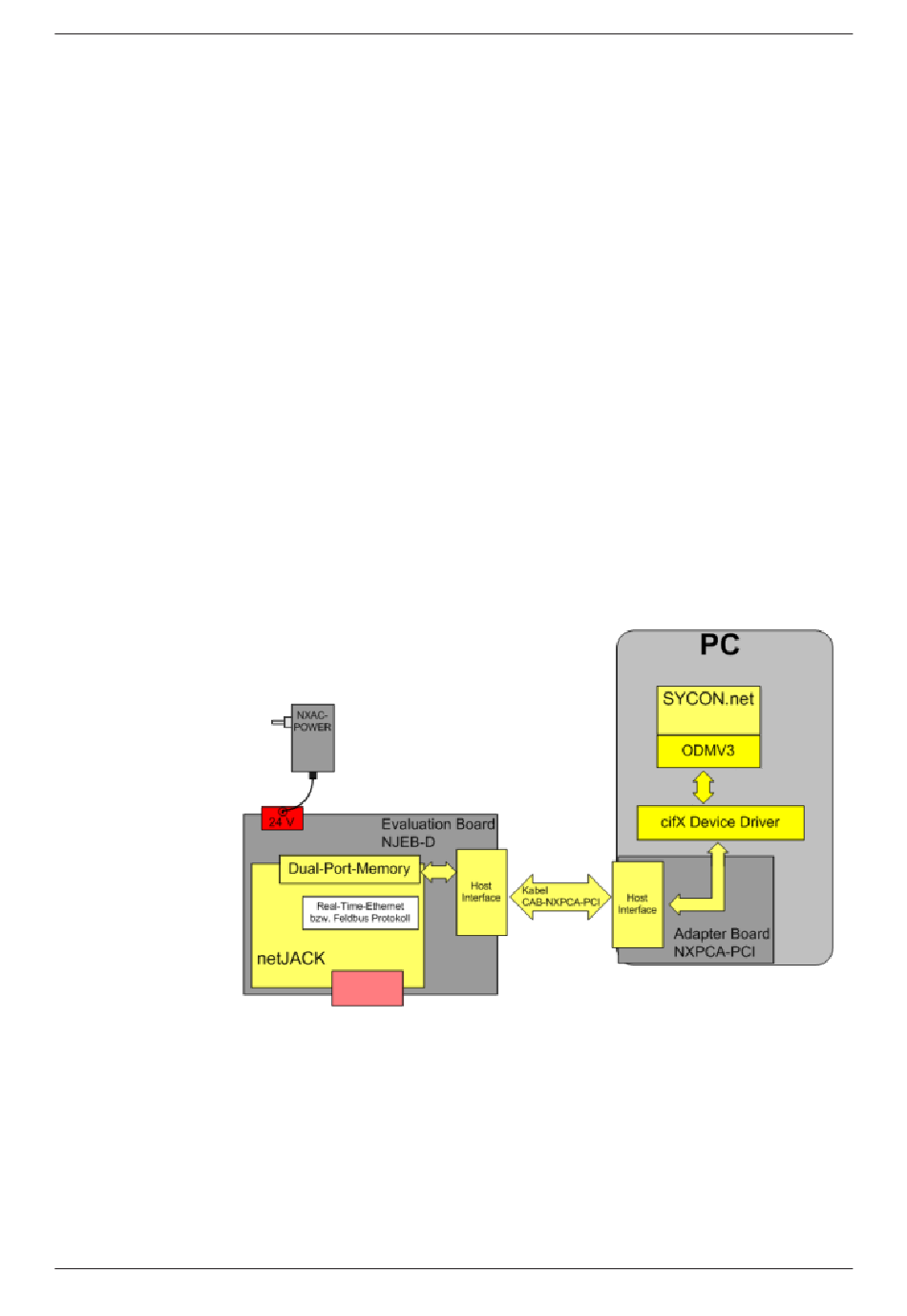

Abbildung 12: Firmware eines netJACKs mit DPM mittels Evaluation Board und NXPCA-PCI
Adapterboard aktualisieren
