3: De audio-/
videocomponenten
aansluiten
De componenten aansluiten
In dit gedeelte wordt beschreven hoe u de
componenten kunt aansluiten op deze receiver.
Voordat u begint, raadpleegt u "Aan te sluiten
component" hieronder voor de pagina's
waarop wordt beschreven hoe u de audio-/
videocomponenten kunt aansluiten.
Ga door met "4: De antennes aansluiten"
(pagina 16) als u alle componenten hebt
aangesloten.
Aan te sluiten component
Audiocomponenten
• Super Audio CD-speler, CD-speler
• MiniDisc-recorder, cassetterecorder
• DIGITAL MEDIA PORT-adapter
Videocomponenten
• DVD-speler, Blu-ray-discspeler
• Satelliettuner, settopbox
• DVD-recorder, videorecorder
Audiocomponenten aansluiten

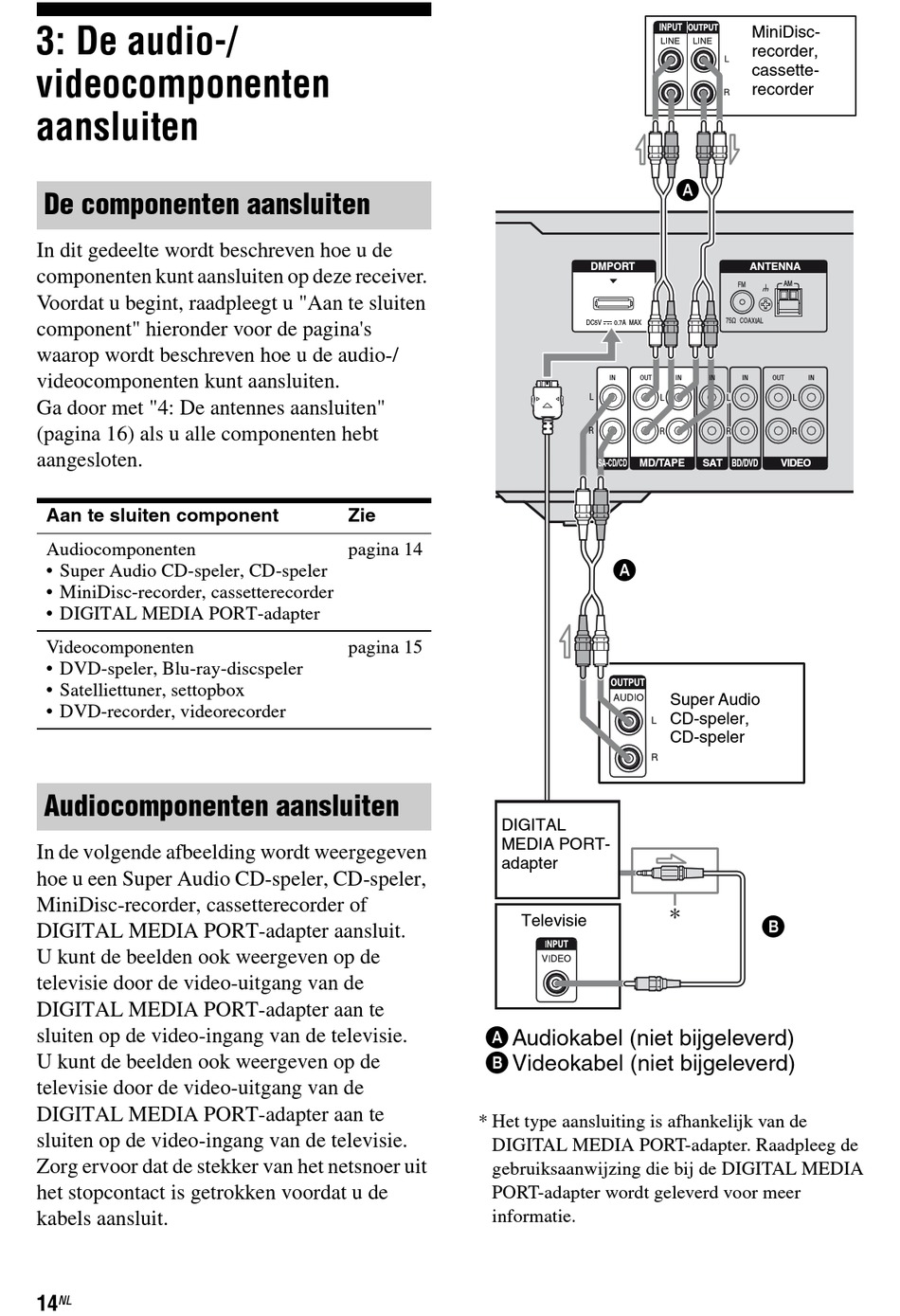

In de volgende afbeelding wordt weergegeven
hoe u een Super Audio CD-speler, CD-speler,
MiniDisc-recorder, cassetterecorder of
DIGITAL MEDIA PORT-adapter aansluit.
U kunt de beelden ook weergeven op de
televisie door de video-uitgang van de
DIGITAL MEDIA PORT-adapter aan te
sluiten op de video-ingang van de televisie.
U kunt de beelden ook weergeven op de
televisie door de video-uitgang van de
DIGITAL MEDIA PORT-adapter aan te
sluiten op de video-ingang van de televisie.
Zorg ervoor dat de stekker van het netsnoer uit
het stopcontact is getrokken voordat u de
kabels aansluit.
14
NL
Zie
pagina 14
pagina 15
DIGITAL
MEDIA PORT-
adapter
A Audiokabel (niet bijgeleverd)
B Videokabel (niet bijgeleverd)
* Het type aansluiting is afhankelijk van de
DIGITAL MEDIA PORT-adapter. Raadpleeg de
gebruiksaanwijzing die bij de DIGITAL MEDIA
PORT-adapter wordt geleverd voor meer
informatie.
