– Brücke zwischen X4/5(Pumpe) und
X4/8(HKP) entfernen
– Freigabesignal für zweiten externen Wär-
meerzeuger an X4/9(2.WE) anschließen
– Keine Spannungsversorgung für zwei-
ten internen Wärmeerzeuger auflegen.
[X3/4(N), X3/5(L1), X3/6 (L2), X3/7(L3)]
An der IWS muss der Dreh-Schal-
ter auf Einverdichterbetrieb ohne 2.
internen WE (Schalterstellung 9) gestellt
werden.
Der Temperaturfühler für den zweiten
Wärmeerzeuger muss installiert werden
[Klemme X2/8(T 2.WE)].
Einstellungen am WPM unter Parameter 21
(Freigabe 2. WE HZG) beachten
Hohe Heizwassertemperatur:
Bei bivalenten Heizsystemen darf das Rück-
laufwasser des zweiten Wärmeerzeugers
die Wärmepumpe unmittelbar nach ihrem
Abschalten mit einer Temperatur von max. 60
°C durchströmen.
Frühestens 10 Minuten nach dem Abschalten
darf die Temperatur 70 °C betragen.
2.9.5.6 Wärmemengenzähler
Bei Einbau von Wärmemengenzählern auf der
Heizungsseite muss der zusätzliche Druckver-
lust berücksichtigt werden. Die Schmutzfänger
in den Wärmemengenzählern setzen sich
durch die im Heizkreis mitgeführten Schmutz-
partikel leicht zu, wodurch der Druckverlust
weiter erhöht wird.
2.9.5.7 Sauerstoffdiffusion
Bei nicht diffusionsdichtem Kunststoffrohr-
Fußbodenheizungen oder offenen Heizungs-
anlagen kann bei Einsatz von Stahlheizkörpern,
Stahlrohren oder Speicherbehältern durch
Sauerstoffdiffusion Korrosion an den Stahltei-
len auftreten.
Die Korrosionsprodukte, wie z. B. Rost-
schlamm, können sich im Verflüssiger der Wär-
mepumpe absetzen und durch Querschnitts-
verengung Leistungsverluste der Wärmepum-
pe oder ein Abschalten der Wärmepumpe
durch den Hochdruckwächter bewirken.
Der Einsatz der Wärmepumpe vom Typ
TTF in Verbindung mit Fußbodenheizung mit
nicht diffusionsdichten Rohren ist daher nicht
zulässig.
2.9.5.8 Warmwasser-Bereitung
Für die Erwärmung von Warmwasser wird ein
Warmwasserspeicher mit einem innenliegen-
den Tauscher benötigt (siehe Sonderzubehör
auf Seite 13). Die mindestens benötigte Wär-
meaustauscherfläche beträgt 3 m².
In der TTF ist ein Dreiwegeventil zur Umschal-
tung zwischen dem Warmwassererwärmungs-
kreis und dem Heizungskreis eingebaut. Der
oberste Tauscheranschluss des Warmwasser-
speichers ist mit dem Warmwasservorlauf der
TTF (siehe Abb. 9) zu verbinden. Der unterste
Tauscheranschluss des Warmwasserspei-
chers muss mit dem Rücklaufanschluss der
TTF verbunden werden. Dazu ist hinter dem
Schwingungsdämpfer, der direkt an die TTF
anzuschließen ist, ein T-Stück zu setzen, dass
die Rückläufe vom Heizungskreis und vom
Warmwassererwärmungskreis zusammenführt.
2.9.5.9 Elektrischer Anschluss
Der elektrische Anschluss muss beim zuständi-
gen EVU angemeldet werden.
Anschlussarbeiten sind nur von einem zugelas-
senen Fachmann entsprechend dieser Anwei-
sung durchzuführen!
Gerät vor Arbeiten am Schaltkasten
spannungsfrei schalten.
Beachten Sie die VDE 0100 und die Vorschriften
des örtlichen Energeieversorgers (EVU).
Die TTF muss über eine zusätzliche Einrich-
tung mit einer Trennstrecke von mindestens
3 mm allpolig vom Netz getrennt werden
können. Hierzu können Schütze, LS-Schalter,
Sicherungen usw. eingesetzt werden, die instal-
lationsseitig angebracht werden müssen.
Die Anschlussklemmen befinden sich im
Schaltkasten (Abb. 15) der TTF und sind nach
dem Entfernen der Fronthaube
(Abb. 10) und Öffnen der Abdeckklappe zu-
gänglich. Zum Öffnen der Abdeckklappe sind
die Befestigungsschrauben seitlich, oben am
Schaltkasten zu entfernen. Beim Entfernen der
Fronthaube ist darauf zu achten, dass die Lei-
tungen, die den Wärmepumpenmanager mit
dem Schaltkasten verbinden, nicht abgerissen
werden. Um das Gerät elektrisch anschließen
zu können, muss nun noch der Deckel (Abb.
10) demontiert werden.
Die Montage erfolgt in umgekehrter Reihen-
folge, wobei folgendes zu beachten ist:
– Nach dem Schließen der Abdeckklappe
muss diese am Schaltkasten mit den Befes-
tigungsschrauben und Zahnscheiben fest
angezogen werden.
– Beim Anbringen der Fronthaube muss
diese, wie in Abb. 11 dargestellt, mit
den Seitenwänden verschraubt werden
(Schrauben und Zahnscheiben enthalten
im Beipack).
– Alle Anschlussleitungen sowie Fühlerlei-
tungen müssen durch die vorgesehenen
Durchführungen in der Rückwand geführt
werden (Pos. 7 in Abb. 9).
Der Verdichter kann nur mit ei-
ner Drehrichtung laufen. Läuft der
Verdichter nicht an, so ändern Sie durch
tauschen zweier Phasen die Richtung des
Drehfeldes. Das Drehfeld kann an der ro-
ten Diode des Phasenüberwachungsrelais
kontrolliert werden (Abb. 15). Leuchtet die
rote Diode ist das Drehfeld richtig ange-
schlossen.
Nachdem alle elektr. Leitungen angeschlossen
sind, kann die Netzanschlussklemmleiste (X3)
abgedeckt und verplombt werden (Abb. 15).
Anschlussleistung Ergänzungsheizung
Auf dem Aufkleber unterhalb des Leistungs-
schildes muss das Kästchen vor der entspre-
chenden Anschlussleistung markiert werden.
2.9.5.10 Fühlermontage
Die Temperaturfühler haben einen entschei-
denden Einfluss auf die Funktion der Hei-
zungsanlage. Deshalb ist auf einen korrekten
Sitz und eine gute Isolierung der Fühler zu
achten.

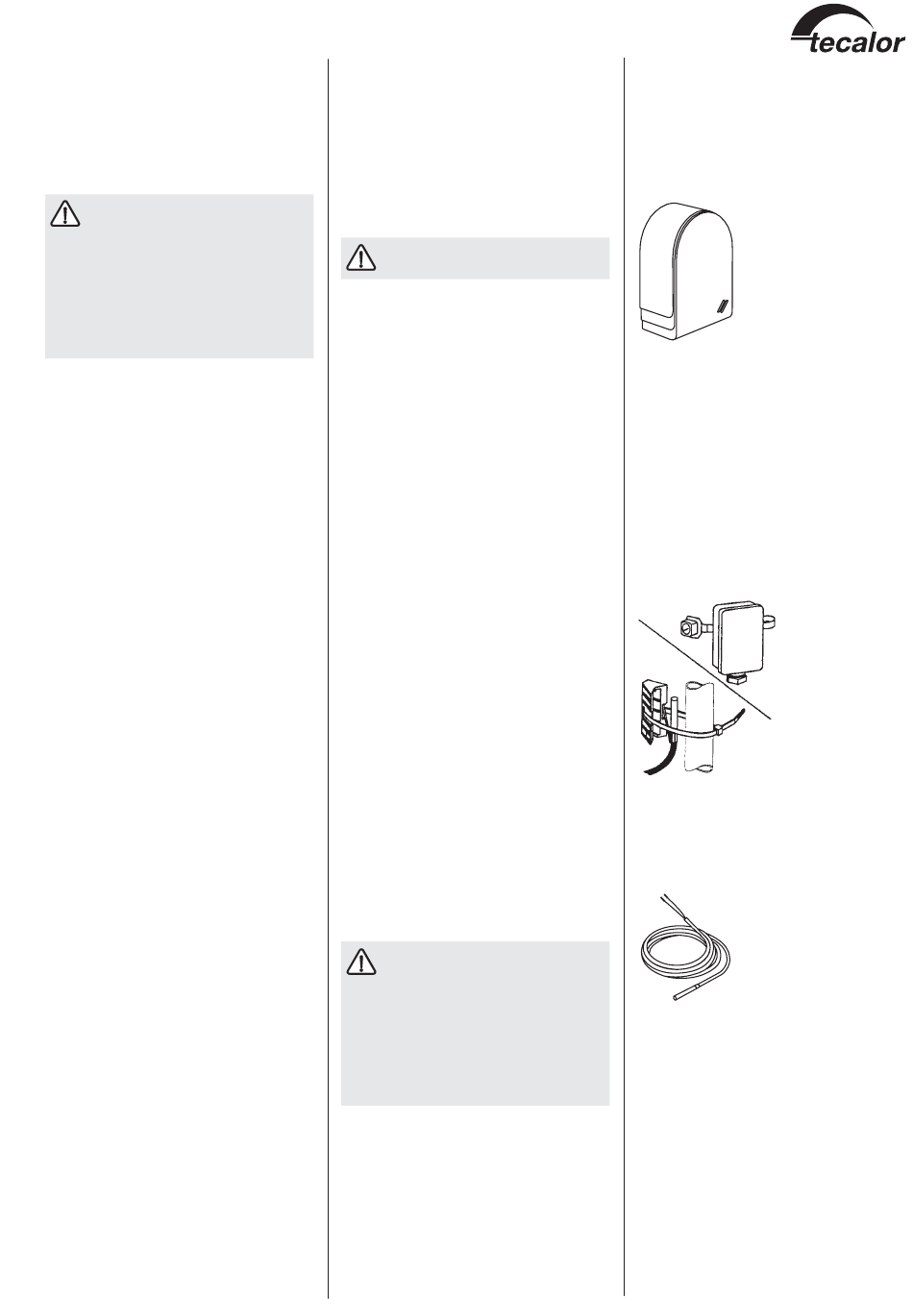

Außenfühler AFS 2 (im Beipack enthalten)
Den Außenfühler an einer
Nord- oder Nordostwand
anbringen.
Mindestabstände:
2,5 m vom Erdboden
1 m seitlich von Fenster und
Türen
Der Außentemperaturfühler
soll der Witterung frei und
ungeschützt, nicht über Fenster, Türen und
Luftschächte und nicht der direkten Sonnen-
einstrahlung ausgesetzt sein.
Der Außentemperaturfühler ist an der Klem-
me X2/9(T (A)) und dem Groundklemmblock
X26 der TTF anzuschließen
Montage:
Deckel abziehen
Unterteil mit beiliegender Schraube befestigen
Leitung einführen und anschließen,
Deckel aufsetzten und hörbar einrasten.
Anlegefühler AVF 6 (Best.-Nr.: 165341)
Der Fühler wird
beim Einsatz eines
zweiten Wärmeer-
zeugers oder eines
Mischerkreises benö-
tigt. Hinweis bei der
Montage:
Rohr gut säubern.
Wärmeleitpaste
auftragen.
Fühler mit Spannband
befestigen.
PTC Tauchfühler TF 6A
(Best.-Nr.: 165342)
Der Tauchfühler wird be-
nötigt, wenn mit der TTF
Warmwasser erwärmt wer-
den soll.
Er muss in die entsprechen-
de Tauchhülse des Warm-
wasserspeichers gesteckt
werden.
Durchmesser:
mm
6
