T 540
12
4 Installation
Wenn das Autoradio mit dem Ausschalten der Zündung die
gespeicherten Radiosender verliert, ist das ein Zeichen dafür,
dass die Anschlussbelegung des ISO-Anschlusses bei Ihrem
Fahrzeug abweicht.
Variierende Anschlussbelegungen des ISO Anschlusses be-
treffen meist die Kabel der Zündung (PIN A7) und der
Batterie+ (PIN A4), die bei einigen Fahrzeugmodellen ver-
tauscht sind.
Wenn Sie Ihr Autoradio mit einem ISO Universaladapterkabel
anschließen, können Sie die vertauschte Pin-Belegung aus-
gleichen. Das zum Radio führende rote Kabel muss mit der
Zündung, das zum Radio führende gelbe Kabel muss mit dem
Pluspol der Batterie verbunden werden.
Zündung
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8

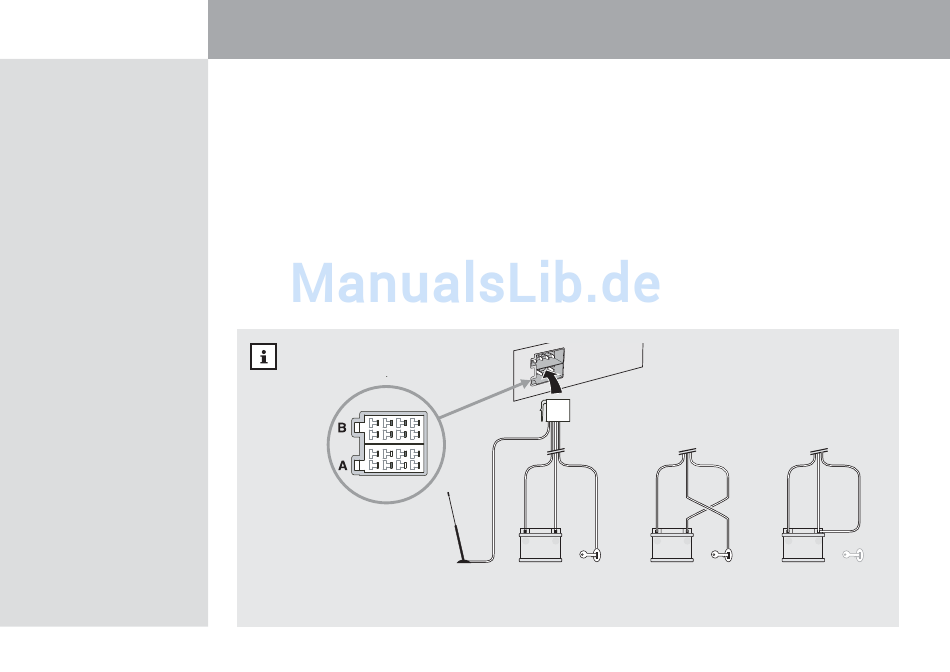

Abb.2
Variante 1: Die Anschlussbelegung des ISO Anschlusses
Variante 2: Sind die Kabel von Zündung und Pluspol bei
Variante 3: Bietet Ihr Fahrzeug keine Anschlussmöglichkeit
ISO Anschluss
an der Radio-
rückseite
ISO Universal
Adapterkabel
A4
A7
gelb
rot
–
+
12V
Strom für-
Autobatterie
Zündung
Antenne*
+12 V
Variante 1
stimmt mit der in Ihrem Fahrzeug überein.
Ihrem Fahrzeug vertauscht, verbinden Sie PIN
A4 mit der Zündung (statt dem Batterie +) und
verbinden Sie PIN A7 mit dem Batterie + (statt
der Zündung).
für die Zündung, schließen Sie beide Kabel von
PIN A4 und A7 an den Pluspol der Autobatterie
an. In diesem Fall schaltet sich das Autoradio
nicht automatisch mit der Zündung mit aus.
A4
A7
A4
gelb
rot
gelb
–
+
–
+
12V
12V
Autobatterie
Zündung
Autobatterie
+12 V
Variante 2
Variante 3
A7
rot
Zündung
nicht verfügbar
