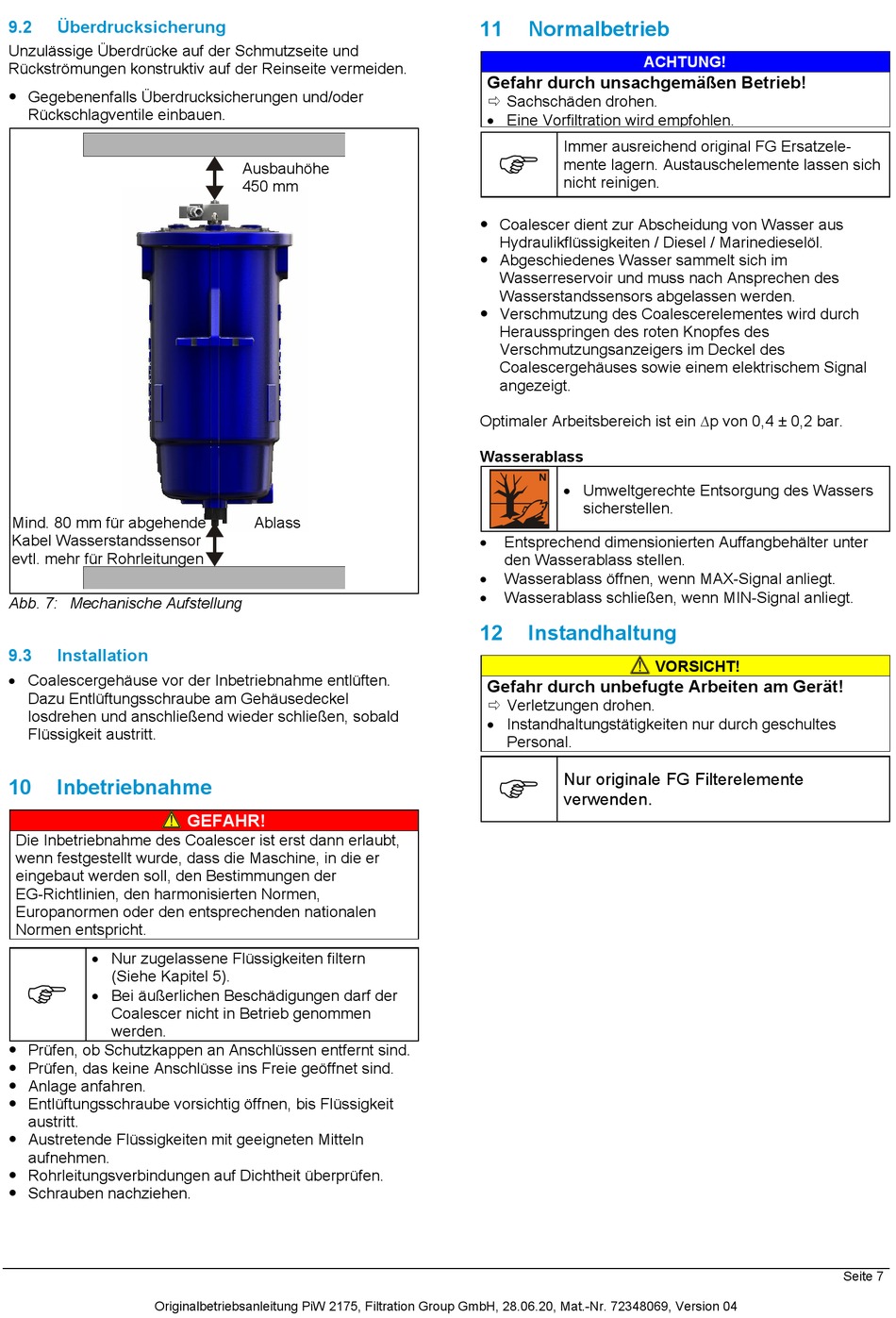

Überdrucksicherung; Installation; Inbetriebnahme; Normalbetrieb - Filtration Group PiW 2175 Originalbetriebsanleitung

9.2 Überdrucksicherung
Unzulässige Überdrücke auf der Schmutzseite und
Rückströmungen konstruktiv auf der Reinseite vermeiden.
 Gegebenenfalls Überdrucksicherungen und/oder
Rückschlagventile einbauen.
Mind. 80 mm für abgehende
Kabel Wasserstandssensor
evtl. mehr für Rohrleitungen
Abb. 7: Mechanische Aufstellung
9.3

Installation

• Coalescergehäuse vor der Inbetriebnahme entlüften.
Dazu Entlüftungsschraube am Gehäusedeckel
losdrehen und anschließend wieder schließen, sobald
Flüssigkeit austritt.
10

Inbetriebnahme

Die Inbetriebnahme des Coalescer ist erst dann erlaubt,
wenn festgestellt wurde, dass die Maschine, in die er
eingebaut werden soll, den Bestimmungen der
EG-Richtlinien, den harmonisierten Normen,
Europanormen oder den entsprechenden nationalen
Normen entspricht.
• Nur zugelassene Flüssigkeiten filtern
(Siehe Kapitel 5).
• Bei äußerlichen Beschädigungen darf der
Coalescer nicht in Betrieb genommen
werden.
 Prüfen, ob Schutzkappen an Anschlüssen entfernt sind.
 Prüfen, das keine Anschlüsse ins Freie geöffnet sind.
 Anlage anfahren.
 Entlüftungsschraube vorsichtig öffnen, bis Flüssigkeit
austritt.
 Austretende Flüssigkeiten mit geeigneten Mitteln
aufnehmen.
 Rohrleitungsverbindungen auf Dichtheit überprüfen.
 Schrauben nachziehen.
Originalbetriebsanleitung PiW 2175, Filtration Group GmbH, 28.06.20, Mat.-Nr. 72348069, Version 04
Ausbauhöhe
450 mm
Ablass
GEFAHR!
11

Normalbetrieb

ACHTUNG!
Gefahr durch unsachgemäßen Betrieb!
 Sachschäden drohen.
• Eine Vorfiltration wird empfohlen.
Immer ausreichend original FG Ersatzele-
mente lagern. Austauschelemente lassen sich
nicht reinigen.
 Coalescer dient zur Abscheidung von Wasser aus
Hydraulikflüssigkeiten / Diesel / Marinedieselöl.
 Abgeschiedenes Wasser sammelt sich im
Wasserreservoir und muss nach Ansprechen des
Wasserstandssensors abgelassen werden.
 Verschmutzung des Coalescerelementes wird durch
Herausspringen des roten Knopfes des
Verschmutzungsanzeigers im Deckel des
Coalescergehäuses sowie einem elektrischem Signal
angezeigt.
Optimaler Arbeitsbereich ist ein ∆p von 0,4 ± 0,2 bar.
Wasserablass
• Umweltgerechte Entsorgung des Wassers
sicherstellen.
• Entsprechend dimensionierten Auffangbehälter unter
den Wasserablass stellen.
Wasserablass öffnen, wenn MAX-Signal anliegt.
•
Wasserablass schließen, wenn MIN-Signal anliegt.
•
12

Instandhaltung

Gefahr durch unbefugte Arbeiten am Gerät!
 Verletzungen drohen.
• Instandhaltungstätigkeiten nur durch geschultes
Personal.
Nur originale FG Filterelemente
verwenden.
VORSICHT!
Seite 7
