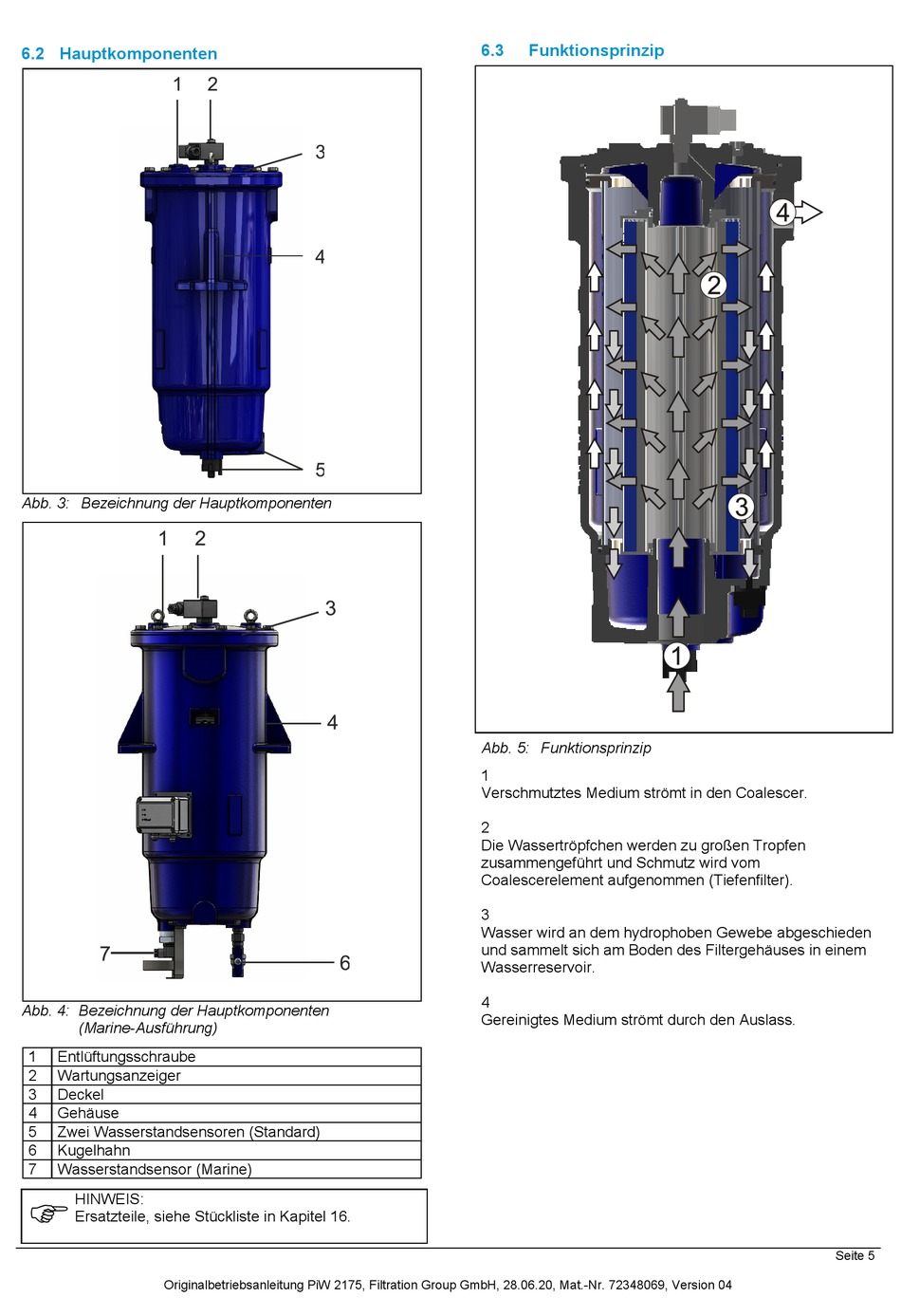

6.2 Hauptkomponenten

Abb. 3: Bezeichnung der Hauptkomponenten
Abb. 4: Bezeichnung der Hauptkomponenten
(Marine-Ausführung)
1 Entlüftungsschraube
2 Wartungsanzeiger
3 Deckel
4 Gehäuse
5 Zwei Wasserstandsensoren (Standard)
6 Kugelhahn
7 Wasserstandsensor (Marine)
HINWEIS:

Ersatzteile, siehe Stückliste in Kapitel 16.
Originalbetriebsanleitung PiW 2175, Filtration Group GmbH, 28.06.20, Mat.-Nr. 72348069, Version 04
6.3

Funktionsprinzip

Abb. 5: Funktionsprinzip
1
Verschmutztes Medium strömt in den Coalescer.
2
Die Wassertröpfchen werden zu großen Tropfen
zusammengeführt und Schmutz wird vom
Coalescerelement aufgenommen (Tiefenfilter).
3
Wasser wird an dem hydrophoben Gewebe abgeschieden
und sammelt sich am Boden des Filtergehäuses in einem
Wasserreservoir.
4
Gereinigtes Medium strömt durch den Auslass.
