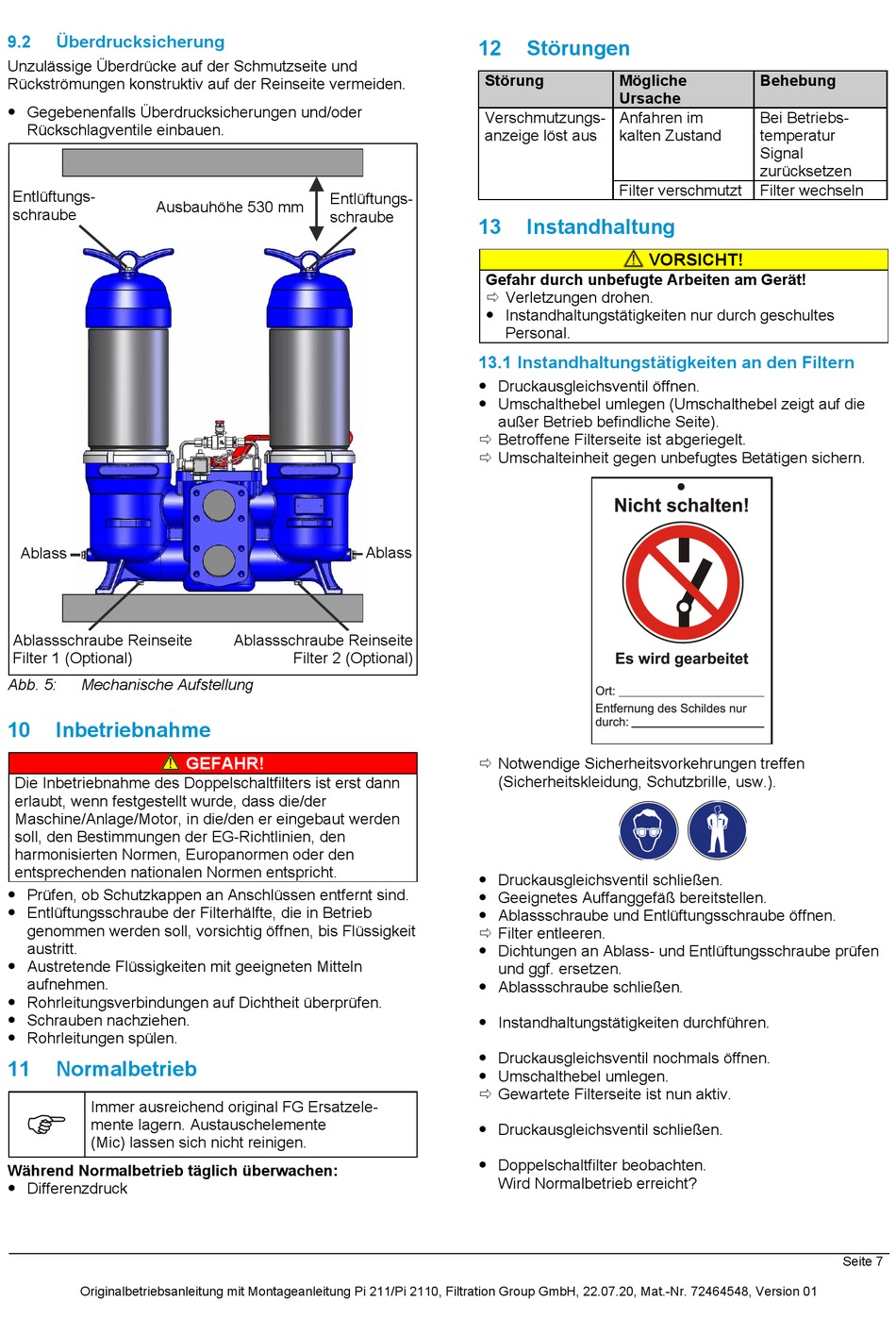

Überdrucksicherung; Inbetriebnahme; Normalbetrieb; Störungen - Filtration Group Pi 211 Originalbetriebsanleitung

9.2 Überdrucksicherung
Unzulässige Überdrücke auf der Schmutzseite und
Rückströmungen konstruktiv auf der Reinseite vermeiden.
 Gegebenenfalls Überdrucksicherungen und/oder
Rückschlagventile einbauen.
Entlüftungs-
Ausbauhöhe 530 mm
schraube
Ablass
Ablassschraube Reinseite
Filter 1 (Optional)
Abb. 5: Mechanische Aufstellung
10

Inbetriebnahme

Die Inbetriebnahme des Doppelschaltfilters ist erst dann
erlaubt, wenn festgestellt wurde, dass die/der
Maschine/Anlage/Motor, in die/den er eingebaut werden
soll, den Bestimmungen der EG-Richtlinien, den
harmonisierten Normen, Europanormen oder den
entsprechenden nationalen Normen entspricht.
 Prüfen, ob Schutzkappen an Anschlüssen entfernt sind.
 Entlüftungsschraube der Filterhälfte, die in Betrieb
genommen werden soll, vorsichtig öffnen, bis Flüssigkeit
austritt.
 Austretende Flüssigkeiten mit geeigneten Mitteln
aufnehmen.
 Rohrleitungsverbindungen auf Dichtheit überprüfen.
 Schrauben nachziehen.
 Rohrleitungen spülen.
11

Normalbetrieb

Immer ausreichend original FG Ersatzele-
mente lagern. Austauschelemente
(Mic) lassen sich nicht reinigen.
Während Normalbetrieb täglich überwachen:
 Differenzdruck
Originalbetriebsanleitung mit Montageanleitung Pi 211/Pi 2110, Filtration Group GmbH, 22.07.20, Mat.-Nr. 72464548, Version 01
Entlüftungs-
schraube
Ablassschraube Reinseite
Filter 2 (Optional)
GEFAHR!
12 Störungen
Störung
Verschmutzungs-
anzeige löst aus
13

Instandhaltung

Gefahr durch unbefugte Arbeiten am Gerät!
 Verletzungen drohen.
 Instandhaltungstätigkeiten nur durch geschultes
Personal.
13.1 Instandhaltungstätigkeiten an den Filtern
 Druckausgleichsventil öffnen.
 Umschalthebel umlegen (Umschalthebel zeigt auf die
außer Betrieb befindliche Seite).
 Betroffene Filterseite ist abgeriegelt.
 Umschalteinheit gegen unbefugtes Betätigen sichern.
Ablass
 Notwendige Sicherheitsvorkehrungen treffen
(Sicherheitskleidung, Schutzbrille, usw.).
 Druckausgleichsventil schließen.
 Geeignetes Auffanggefäß bereitstellen.
 Ablassschraube und Entlüftungsschraube öffnen.
 Filter entleeren.
 Dichtungen an Ablass- und Entlüftungsschraube prüfen
und ggf. ersetzen.
 Ablassschraube schließen.
 Instandhaltungstätigkeiten durchführen.
 Druckausgleichsventil nochmals öffnen.
 Umschalthebel umlegen.
 Gewartete Filterseite ist nun aktiv.
 Druckausgleichsventil schließen.
 Doppelschaltfilter beobachten.
Wird Normalbetrieb erreicht?
Mögliche Behebung
Ursache
Anfahren im Bei Betriebs-
kalten Zustand temperatur
Signal
zurücksetzen
Filter verschmutzt Filter wechseln
VORSICHT!
