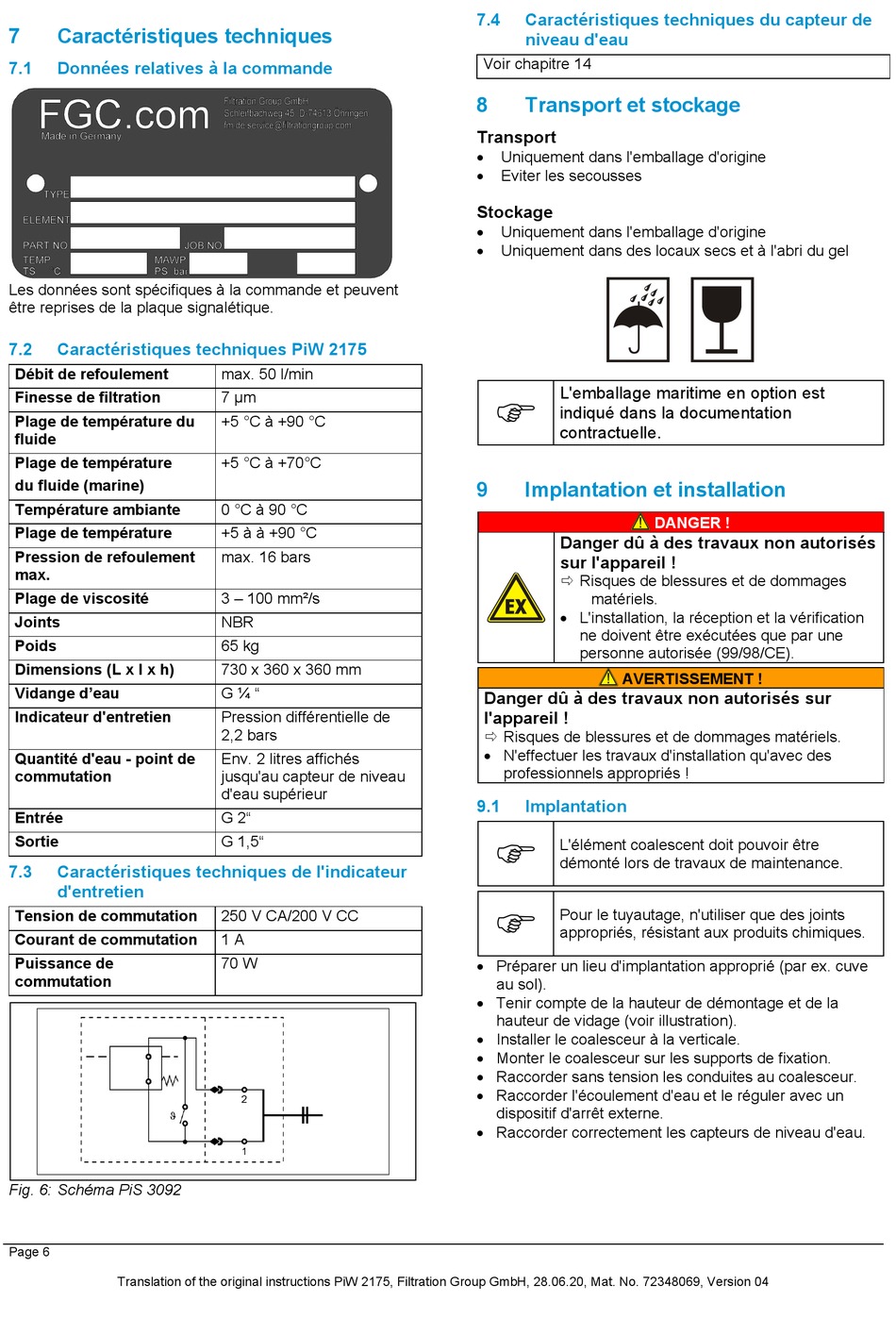

7 Caractéristiques techniques
7.1 Données relatives à la commande
Les données sont spécifiques à la commande et peuvent
être reprises de la plaque signalétique.
7.2 Caractéristiques techniques PiW 2175
Débit de refoulement
Finesse de filtration
Plage de température du
fluide
Plage de température
du fluide (marine)
Température ambiante
Plage de température
Pression de refoulement
max.
Plage de viscosité
Joints
Poids
Dimensions (L x l x h)
Vidange d'eau
Indicateur d'entretien
Quantité d'eau - point de
commutation
Entrée
Sortie
7.3 Caractéristiques techniques de l'indicateur
d'entretien
Tension de commutation
Courant de commutation
Puissance de
commutation
Fig. 6: Schéma PiS 3092
Page 6
Translation of the original instructions PiW 2175, Filtration Group GmbH, 28.06.20, Mat. No. 72348069, Version 04
max. 50 l/min
7 µm
+5 °C à +90 °C
+5 °C à +70°C
0 °C à 90 °C
+5 à à +90 °C
max. 16 bars
3 – 100 mm²/s
NBR
65 kg
730 x 360 x 360 mm
G ¼ "
Pression différentielle de
2,2 bars
Env. 2 litres affichés
jusqu'au capteur de niveau
d'eau supérieur
G 2"
G 1,5"
250 V CA/200 V CC
1 A
70 W
7.4 Caractéristiques techniques du capteur de
niveau d'eau
Voir chapitre 14
8

Transport et stockage

Transport
Uniquement dans l'emballage d'origine
•
• Eviter les secousses
Stockage
Uniquement dans l'emballage d'origine
•
Uniquement dans des locaux secs et à l'abri du gel
•
L'emballage maritime en option est
indiqué dans la documentation
contractuelle.
9

Implantation et installation

Danger dû à des travaux non autorisés
sur l'appareil !
 Risques de blessures et de dommages
matériels.
• L'installation, la réception et la vérification
ne doivent être exécutées que par une
personne autorisée (99/98/CE).
AVERTISSEMENT !
Danger dû à des travaux non autorisés sur
l'appareil !
 Risques de blessures et de dommages matériels.
• N'effectuer les travaux d'installation qu'avec des
professionnels appropriés !
9.1

Implantation

L'élément coalescent doit pouvoir être
démonté lors de travaux de maintenance.
Pour le tuyautage, n'utiliser que des joints
appropriés, résistant aux produits chimiques.
• Préparer un lieu d'implantation approprié (par ex. cuve
au sol).
• Tenir compte de la hauteur de démontage et de la
hauteur de vidage (voir illustration).
• Installer le coalesceur à la verticale.
• Monter le coalesceur sur les supports de fixation.
• Raccorder sans tension les conduites au coalesceur.
• Raccorder l'écoulement d'eau et le réguler avec un
dispositif d'arrêt externe.
• Raccorder correctement les capteurs de niveau d'eau.
DANGER !
