AUFBAU

1 Den Kesselkörper auf einen ebenen, tragfähigen Boden mit Bodenabstand > 15cm lotrecht aufstellen.
Beachten sie die maximal zulässige Gewichtsbelastung des Bodens. Evtl. Maßnahmen zur Lastverteilung
einbauen.
2 Die Hauptbrennkammer, wie im Beiblatt des Schamottesatzes beschrieben, einsetzen.
3 Die Nachbrennkammer, wie im Beiblatt zur Nachbrennkammer beschrieben, einsetzen.
Wird der Kompaktkessel auf ein handelsüblichen Traglager gestellt, ist unbedingt darauf zu achten, dass die
Zuluft zum Verbrennungsluftstutzen nicht versperrt werden.
Die Fachregeln des Kachelofen- und Luftheizungsbauer-Handwerks sind bei Planung und Ausführung zu be-
achten.
Die Wärmetauscherrohre des B4 sind spätestens nach jedem dritten Abbrand zu reinigen. Der Bedienhebel
muss deshalb leicht erreichbar montiert werden. Die Reinigungsmechanik ist mit vollem Hub zu betätigen,
nicht nur das Federspiel nutzen. Nach erfolgter Reinigung ist die Mechanik in Mittelstellung zu bringen.
Um eine Bedienung der Reinigungshilfe zu erleichtern werden passende Umbausätze angeboten.
Erfolgt die Reinigung der Wärmetauscherrohre zu selten, so besteht die Gefahr, dass die Federn
der Reinigungshilfe im Wärmetauscherrohr nicht mehr zu bewegen sind.
Unbedingt den Anlagenbetreiber auf die Notwendigkeit der häufigen und regelmäßigen Reinigung
der Wärmetauscherrohre hinweisen!
Um Anheizprobleme zu vermeiden wird der Einbau einer Anheizklappe empfohlen!
Anschluss Formschlauch
Als Verbindungsstück zwischen Gerätestutzen und Außenluftleitung oder EOS-Stellmotor wird ein flexibler
Formschlauch verwendet, der einseitig an die Stutzenform angepasst ist und auf der anderen Seite kreisrund
ausgeführt ist. Der Formschlauch wird mit den beiliegenden Schlauchschellen gesichert.
Planungshinweise zum B4
Der Kompaktkessel B4 besitzt eine vormontierte Rei-
nigungshilfe für die Wärmetauscherrohre. Diese Rei-
nigungshilfe besteht aus Federn, die beweglich in
die Wärmetauscherrohre montiert wurden. Die Auf-
hängung der Federn an einer Wippe ermöglicht es
diese im Wärmtauscherrohr zu bewegen um Ablage-
rungen zu entfernen.
Um einen evtl. erforderlichen Wechsel der Federn zu
ermöglichen, sind ausreichend große Revisionsöff-
nungen vorzusehen. Der Austausch kann dabei über
einen der seitlichen Stutzendeckel (13cm*41cm)
oder über den oberen Deckel (51cm*51cm) erfolgen.
Die Bedienung der Reinigungshilfe erfolgt über den
Hebel oberhalb der Feuerungstür. Im Auslieferungs-
zustand kann dieser über ein oberhalb der Feue-
rungstür eingebautes Warmluftgitter oder ähnliches
erreicht und bedient werden (siehe Variante 1).
© 2021 Brunner GmbH

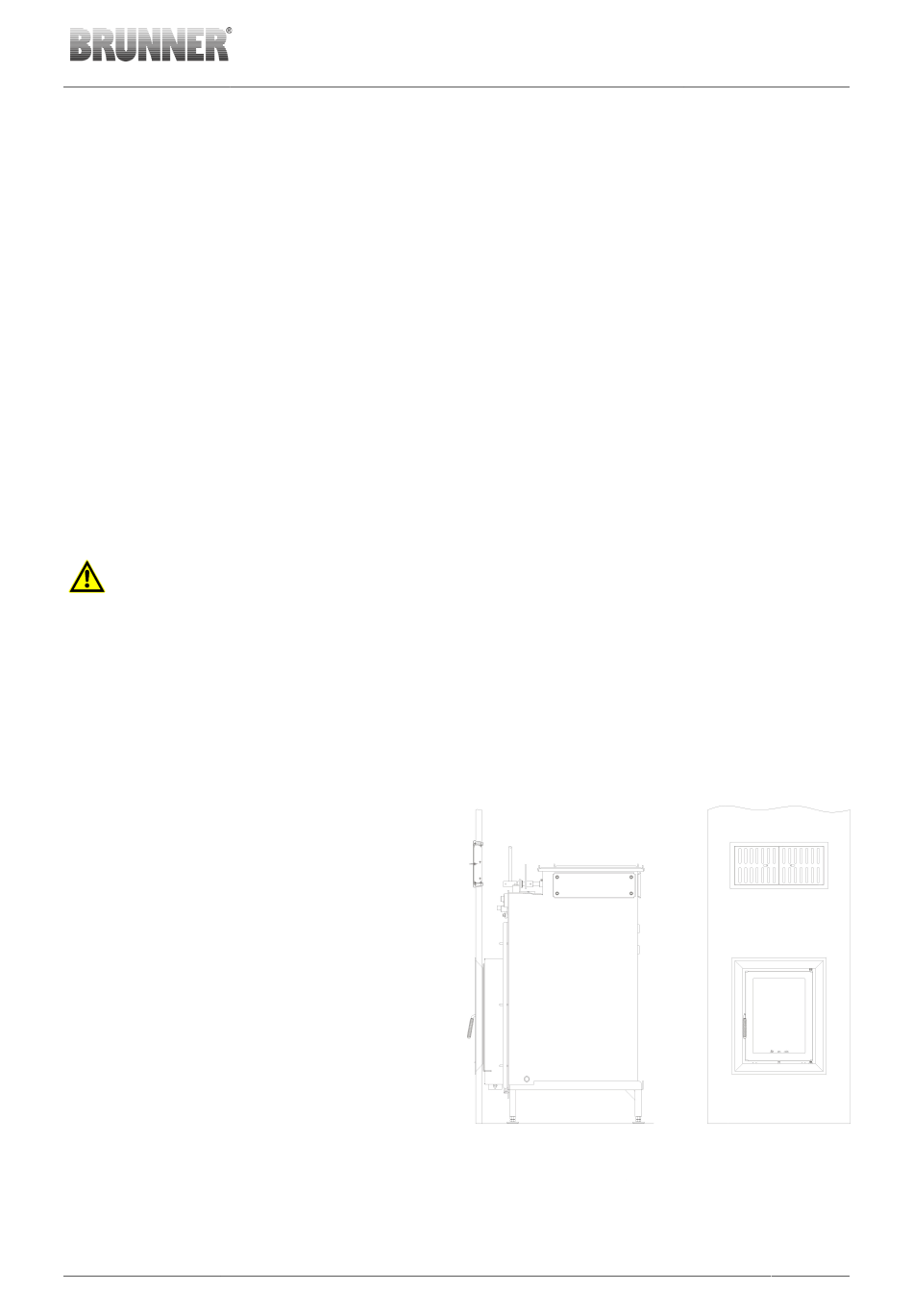

Abbildung 1: Reinigungshilfe B4 Variante 1
