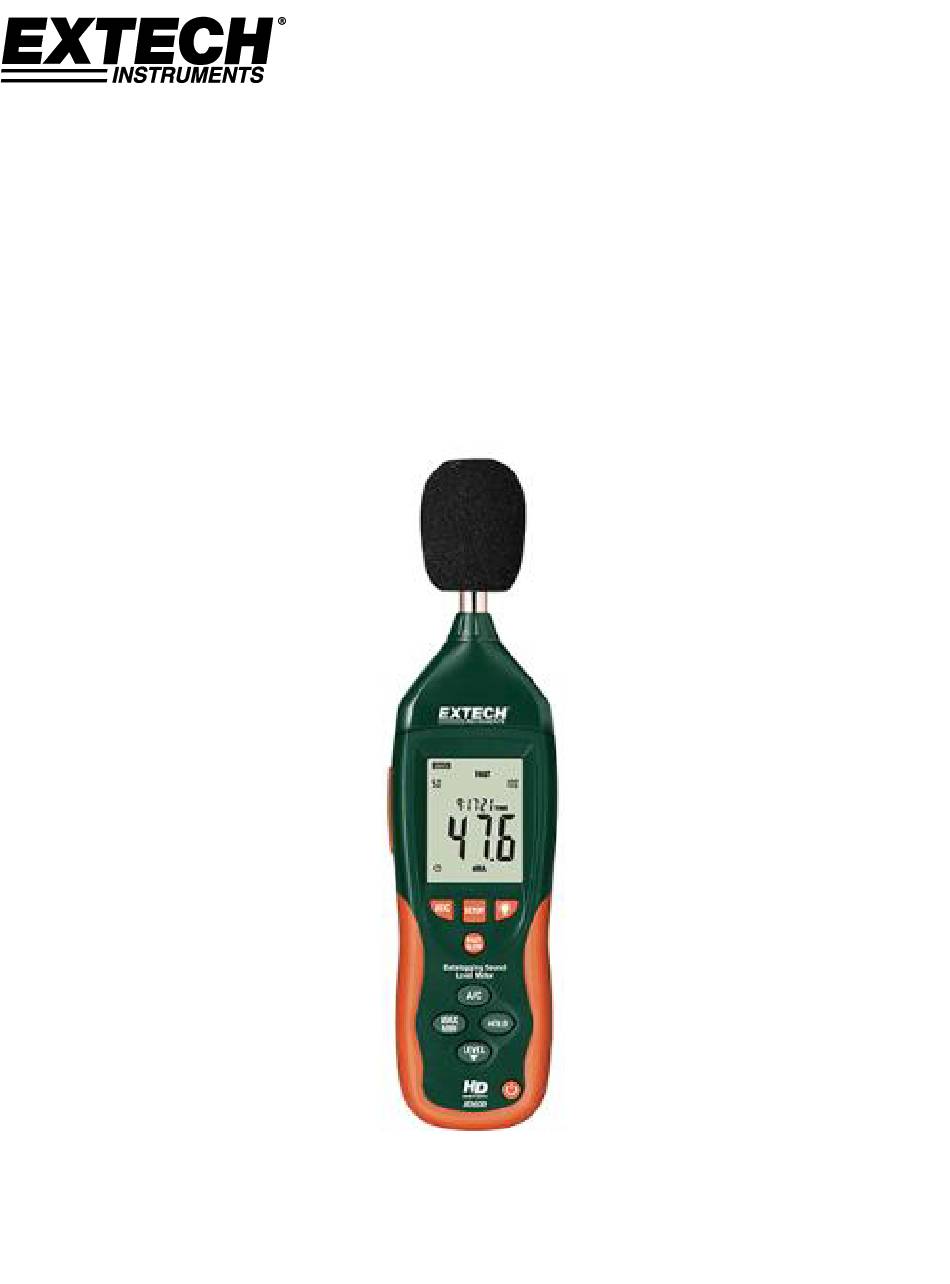

- Seite 1 SOFTWARE BENUTZER HANDBUCH HD600 SCHALLPEGEL-DATENLOGGER...
-
Seite 2: Softwareinformationen
Softwareinformationen Das Softwareprogramm für das Schallpegelmessgerät HD600 ermöglicht die Übertragung von Echtzeitdaten (und Datenloggerspeicherdaten) vom Messgerät HD600 auf einen PC. Die Software zeigt die Daten in einem grafischen Format an. Mit den Programmsymbolen im Hauptfenster der Software können Sie die wichtigsten Softwarefunktionen bequem steuern. -
Seite 3: Software-Installation
Software-Installation Legen Sie den Datenträger in das CD-Laufwerk ein oder laden Sie die HD600-Software von der Extech.com-Webseite herunter. Führen Sie das Programm ExtechInstaller.exe aus und das folgende Menü erscheint. Klicken Sie auf den Schaltknopf Software, um mit der Installation der Gerätesoftware zu beginnen. - Seite 4 Beenden Echtzeit Starten und Stoppen von Echtzeit-Sitzungen, Löschen von Grafikdaten, Einrichtung Datenlogger Herunterladen von gespeicherten Daten vom Messgerät HD600 auf den Com Port Einstellen vom COM Port auf "Auto" oder "Manuell" Ansicht Auswählen oder Deaktivieren des Werkzeugsymbolmenüs und der Statusleiste Hilfe Display-Hilfe ÜBER und Hilfeinhalt...
-
Seite 5: Bedienung
Verbinden Sie das Messgerät anhand des mitgelieferten USB-Kabels mit dem PC Schalten Sie das Messgerät ein und drücken Sie die SETUP-Taste (Uhr-Symbol auf Messgerätanzeige verschwindet) Starten Sie das HD600-Programm Die Software sollte automatisch den COM-Port auswählen. Hinweis: Verwenden Sie die MANUELL-Funktion unter der Überschrift COM-PORT-Menü, um manuell einen Port auszuwählen, wenn die AUTO-Funktion nicht den richtigen COM PORT... - Seite 6 Kabel an die USB-Schnittstelle des PCs an. Drücken Sie die Taste Einrichten auf dem Messgerät. Das Uhrensymbol verschwindet von der Anzeige des Messgeräts. Starten Sie das HD600-Programm. Wenn die Verbindung erfolgreich ist, zeigt das virtuelle Messgerät denselben Wert an wie das echte Pegelmessgerät.
- Seite 7 Speichern Sie die Echtzeitdaten auf dem PC Wählen Sie "Datei/Speichern unter" aus dem Hauptmenü oder klicken Sie auf in der Symbolleiste, um die Datei im CSV-Format (* .txt) zu speichern. HD600-SW-Help-DE_V2.1 11/17...
-
Seite 8: Aufgezeichnete Daten Vom Messgerät Herunterladen
Aufgezeichnete Daten vom Messgerät herunterladen Schalten Sie das Messgerät HD600 ein und verbinden Sie das USB-Kabel mit dem PC. Starten Sie das HD600-Programm und stellen Sie sicher, dass das Messgerät angeschlossen ist. Wählen Sie im Hauptmenü "DataLogger". Die Daten werden auf den PC heruntergeladen und im Grafikfenster angezeigt. -
Seite 9: Gespeicherte Daten Anzeigen
Anzahl der Datenpunkte). Doppelklicken Sie auf einen Satz, um seine Daten in der Grafik anzuzeigen. Heruntergeladene Daten vom Messgerät HD600 speichern Klicken Sie auf Daten speichern, um die ausgewählten Daten auf den PC zu speichern. Hinweis: Einige Versionen von Excel funktionieren möglicherweise nicht mit dieser Software. - Seite 10 Das Datenlogger-Fenster wird geöffnet. Klicken Sie auf "Daten importieren" und wählen Sie eine zu öffnende Datei. Die Datei wird in der Datenliste auf der linken Seite angezeigt. Doppelklicken Sie auf einen Satz, um seine Daten in der Grafik anzuzeigen. HD600-SW-Help-DE_V2.1 11/17...
- Seite 11 Bewegen Sie den Cursor und klicken Sie erneut mit der linken Maustaste, um die Position des Cursors B festzulegen (grüner vertikaler Cursor). Die Statistik für den Bereich zwischen den beiden Cursoren erscheint im Cursor-Statistikbereich oberhalb der Grafik. Klicken Sie mit der rechten Maustaste auf eine Cursorzeile, um sie zu löschen. HD600-SW-Help-DE_V2.1 11/17...
- Seite 12 Zoom und UndoZoom Positionieren Sie den Mauszeiger in der Grafik Klicken Sie auf die linke Maustaste und halten Sie sie gedrückt. Ziehen Sie ein Rechteck um einen Teil des Signals, um einen beliebigen Teil der Grafik zu vergrößern. HD600-SW-Help-DE_V2.1 11/17...
- Seite 13 Wählen Sie Daten drucken, um eine Datenliste zu drucken. Echtzeitanzeige drucken Klicken Sie, während Sie die Echtzeitdaten im Hauptfenster anzeigen, auf das "Drucken"-Symbol, um ein Bild der Grafik zu drucken, oder öffnen Sie das Dateimenü und wählen Sie "Grafik drucken" oder "Daten drucken". HD600-SW-Help-DE_V2.1 11/17...
