Montage
1. Abdeckung (Luftleithaube) demontieren
• Lösen Sie 4 Schrauben an der Stirnseite
des Ofens (siehe Abb. 2).
• Die Abdeckung (Luftleithaube) nach
oben schieben und abnehmen.
2. Ofenfüße montieren
• Kippen Sie den Ofen vorsichtig auf die
Seite. Verwenden Sie eine Unterlage, um
den Ofen vor Kratzer zu schützen.
• Stecken Sie die Füße an den Ecken in die
vorgesehene Schlitze ein und befestigen
Sie sie mit 3 Schrauen.
3. Höhe ändern
• Bei Bedarf können Sie den Ofen tiefer
stellen (bis 15 cm).
• Ofen auf die Seite kippen.
• Je Fuß 3 Schrauben lösen
• Füße ca. 15 cm tiefer in den Ofen schieben
• Fuße wieder mit 3 Schrauben befestigen
• Ofen auf die Füße stellen
Abdeckung
10
All manuals and user guides at all-guides.com
Befestigungsschrauben
Fuß

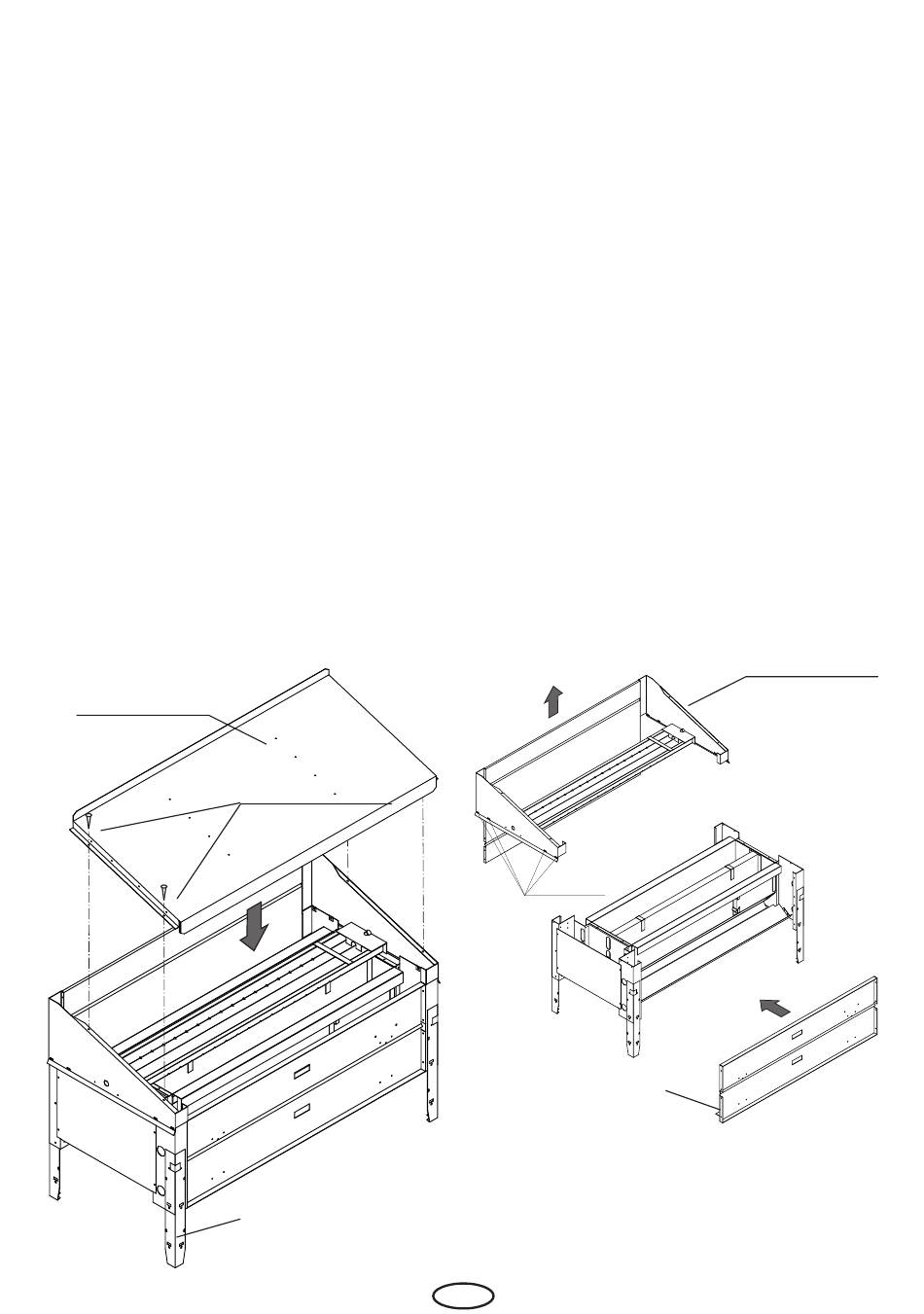

Abb. 2
4. Ofen drehen (Anschlussseite des Aufguß-
trichters wechseln)
• Lösen Sie die 8 Schrauben an den Seiten
der Luftleithaube (siehe Abb. 3)
• Ziehen Sie die Luftleithaube nach oben
ab
• Entfernen Sie die Vorderwand (4 Schrau-
ben lösen)
• Drehen Sie nun den Ofen in die ge-
wünschte Position
• Setzen Sie die Luftleithaube mit höherer
Seite nach hinten wieder auf den Ofen.
• Befestigen Sie die Luftleithaube mit 8
Schrauben an den beiden Seiten.
• NOTIZ: Ggf. drehen Sie auch die Außguß-
rinne im Ofen (Gefälle beachten!).
• Montieren Sie nun die Vorderwand zu-
rück an den Ofen (4 Schrauben).
• Schieben Sie den Ofen vorsichtig an Ka-
binenwand in die gewünschte Position.
Befestigungs-
schrauben
Vorderwand
D
Luftleithaube
Abb. 3
