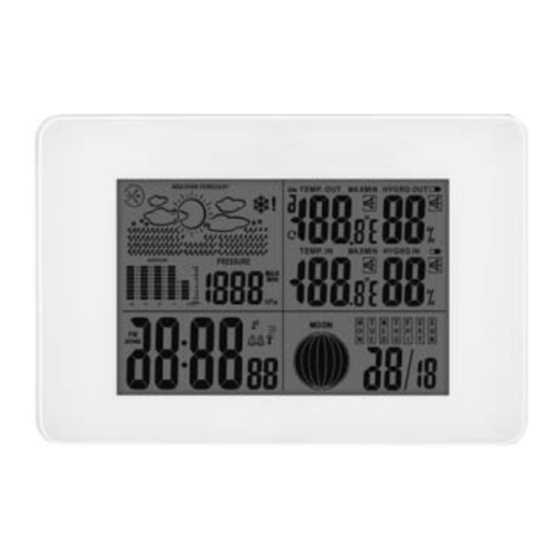

SEMPRE GT-WS-08s Bedienungsanleitung
Digitale funkwetterstation
Verwandte Anleitungen für SEMPRE GT-WS-08s
Inhaltszusammenfassung für SEMPRE GT-WS-08s

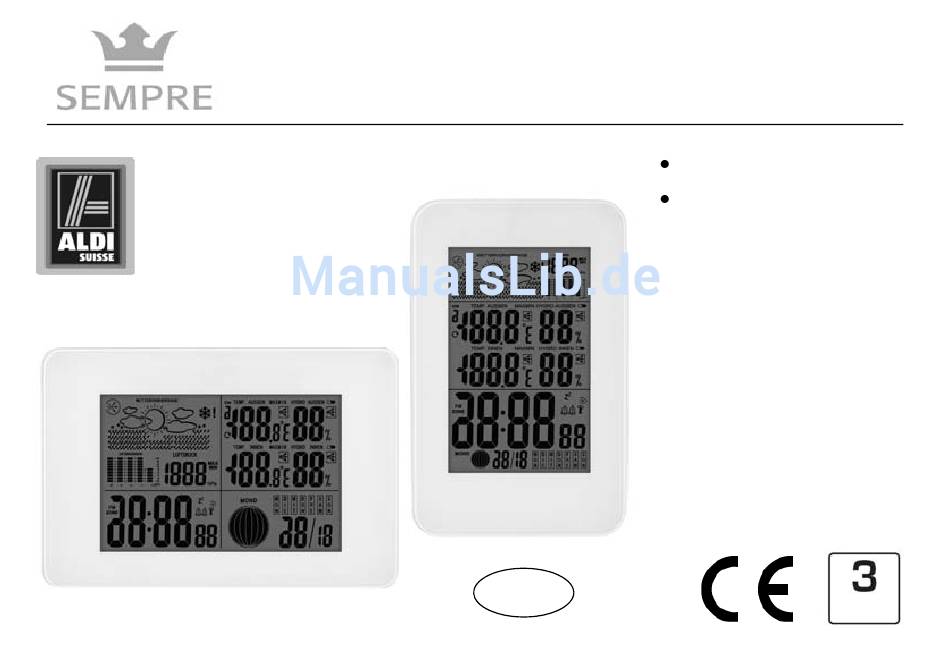

- Seite 1 Digitale Funkwetterstation Bedienungsanleitung Garantie Basisstation: GT-WS-08s GT-WS-08w GT-WS-09s GT-WS-09w Funksensor: GT-WT-02 YEARS WARRANTY 11/2013...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ............... 4 Lieferumfang . - Seite 3 Inhaltsverzeichnis Wetterdaten ..............31 Temperatur und Luftfeuchtigkeit .
-
Seite 4: Sicherheit
Sicherheit Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedie- nungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit. Verwendungszweck Die Wetterstation - bestehend aus Basisstation und Funksensor - zeigt unterschiedliche Wetter- daten (Luftdruck, Temperatur etc.) aus der näheren Umgebung an. -
Seite 5: Gefahr Von Verletzungen
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. - Seite 6 Der Funksensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Feuchtigkeit, z. B. Regen, geschützt werden. Am Ständer der Basisstation befinden sich gummierte Flächen als Rutschsicherung. Da die Möbel- bzw. Bodenoberflächen aus den verschiedensten Materialien bestehen und mit den unterschiedlichsten Pflegemitteln behandelt werden, kann es nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gummierungen angrei- fen und aufweichen.
-
Seite 7: Lieferumfang
Lieferumfang Wetterstation, bestehend aus Basisstation und Funksensor 2 Batterien Typ LR6 (AA) / 1,5 V (Basisstation) 2 Batterien Typ R03 (AAA) / 1,5 V (Funksensor) Bedienungsanleitung mit Garantie Kurzanleitung Das bietet die Funkwetterstation Wetterstation Genaue Uhrzeit durch den Empfang eines Zeitzeichensenders 12- oder 24-Stunden-Anzeige für zwei Zeitzonen Datums- und Wochentagsanzeige Innentemperaturanzeige in °C/°F... - Seite 8 Aktuelle und zurückliegende Luftdrucktendenzanzeige Symbole für die Wettervorhersage Mondphasenanzeige Batteriekontrollanzeige Sensor Temperaturanzeige in °C/°F Luftfeuchtigkeitsanzeige Reichweite bis zu 100 Metern (in freiem Gelände) Vertrieben durch: / Commercialisé par: / Commercializzato da: / Globaltronics GmbH & Co. KG Germany, 20095 Hamburg Domstr.
-
Seite 9: Wetterstation In Der Übersicht
Wetterstation in der Übersicht Basisstation - Ansicht von vorne und von oben Display, siehe Seite 26 Display beleuchten / Weckwiederholfunktion aktivieren... -
Seite 10: Basisstation - Rechte Seitenansicht
Basisstation - rechte Seitenansicht gespeicherte MIN- und MAX-Daten anzeigen Werte einstellen (verringern) Funkempfang manuell starten Werte einstellen (erhöhen) Weckfunktion ein- und ausschalten Einstellmodus aktivieren vorgenommene Einstellungen speichern Wetterdaten der vorhanden Funksensoren abrufen... -
Seite 11: Basisstation - Rückseite
Basisstation - Rückseite Luftdruck am Standort einstellen (verringern) Einstellmodus für Luftdruck aktivieren Luftdruck am Standort einstellen (erhöhen) Batteriefach Bei dem anderen Wetterstations-Typ befinden sich die BARO-Tasten an der linken Seite. - Seite 12 Funksensor Batteriefach Maßeinheit der Temperatur wechseln Funkübertragung zur Sensornummer Basisstation manuell (Übertragungskanal) einstellen beschleunigen...
-
Seite 13: Inbetriebnahme
Inbetriebnahme Batterien einlegen Gehen Sie in der aufgeführten Reihenfolge vor und legen Sie zuerst die Batterien in den Funksensor ein und erst danach in die Basisstation. Nur so kann die Wetterstation einwandfrei funktionieren. Funksensor 1. Entfernen Sie die Batteriefach-Abdeckung auf der Rückseite des Funksensors. 2. - Seite 14 - Verwenden Sie keine Akkus, da diese eine zu geringe Spannung haben (nur 1,2 V statt 1,5 V) Das beeinflusst unter anderem die Messgenauigkeit. - Verwenden Sie möglichst Alkaline-Batterien statt Zinkkohle-Batterien. Alkaline-Batterien halten länger, besonders bei niedrigen Außentemperaturen. Weitere Funksensoren nutzen Die Wetterstation wird mit einem Funksensor ausgeliefert.
-
Seite 15: Luftdruck Einstellen
4. Halten Sie an der Basisstation die Taste CHANNEL gedrückt, bis die Anzeige für die Wetter- daten OUT blinkt. Die Basisstation ruft jetzt die Wetterdaten aller vorhandenen Funksensoren ab. Basisstation 1. Klappen Sie die Batteriefach-Abdeckung auf. 2. Legen Sie 2 Batterien des Typs LR6 (AA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. -
Seite 16: Über Das Zeitsignal
1. Halten Sie die Taste SET/BARO gedrückt, bis der Display-Teil, der den Luftdruck anzeigt, anfängt zu blinken. 2. Stellen Sie mit den Tasten BARO- bzw. BARO+ den Luftdruck ein. Beachten Sie dabei die Anzeige im Display. 3. Drücken Sie abschließend erneut SET/BARO. Wenn Sie die Taste BARO- bzw. -
Seite 17: Funkempfang Starten
Sobald die Basisstation von den Batterien mit Strom versorgt wird, schaltet sie auf Empfang und sucht das Signal vom Sender DCF77. Wurde das Zeitsignal über die im Funkwecker eingebaute Ferrit-Stabantenne in ausreichender Stärke empfangen, werden im Display Datum und Uhrzeit angezeigt. -
Seite 18: Uhrzeit Und Datum Manuell Stellen
Wurde kein ausreichend starkes Signal empfangen, bricht die Basisstation den Empfangsvor- gang ab und das Funkturm-Symbol erlöscht. Der Empfangsvorgang wird zu einem späteren Zeitpunkt neu gestartet. Die Uhrzeit läuft in diesem Fall - ausgehend von der Startzeit „00:00“ - normal weiter. Prüfen Sie zunächst, ob der Standort der Basisstation geeignet ist, siehe Seite 21. - Seite 19 5. Drücken Sie MODE/SET., um die Einstellung zu speichern. Im Display blinkt die Datumsan- zeige. 6. Stellen Sie mit den Tasten +/ oder -/ /ZONE das Tagesdatum ein. 7. Drücken Sie MODE/SET., um die Einstellung zu speichern. Im Display blinkt die Stundenan- zeige.
-
Seite 20: Funkempfang Manuell Starten
14. Stellen Sie mit den Tasten +/ oder -/ /ZONE den Zeitunterschied zu einer anderen Met- ropole oder Region ein (falls gewünscht). Weitere Informationen zur Zeitzonen-Funktion, siehe Seite 42. 15. Drücken Sie abschließend MODE/SET., um den Vorgang zu beenden. Funkempfang manuell starten Wird das nebenstehende Funksignal-Symbol nicht mehr angezeigt, werden die Funksi- gnale des Zeitzeichen-Senders nicht mehr empfangen. -
Seite 21: Standort Wählen
Standort wählen ACHTUNG - Schützen Sie Basisstation und Funksensor vor Staub, Stößen, extremen Temperatu- ren und direkter Sonneneinstrahlung. - Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf. - Der Funksensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Feuchtig- keit, z. - Seite 22 Stellen Sie Basisstation und Funksensor nicht direkt auf den Boden. Dies schränkt die Reich- weite ein. Bei niedrigen Temperaturen im Winter kann die Leistung der Funksensor-Batterien deutlich abfallen. Dies vermindert die Sende-Reichweite. Abhängig von Ihrem Standort kann es im seltenen Einzelfall vorkommen, dass die Basissta- tion Signale von einem anderen Zeitzeichen-Sender empfängt oder sogar abwechselnd von zwei Zeitzeichen-Sendern.
- Seite 23 Basisstation GEFAHR Bei der Wandinstallation dürfen am Montageort keine elektrischen Kabel, Gas- oder Wasserrohre in der Wand verlegt sein. Beim Bohren der Löcher besteht ansonsten Stromschlaggefahr!
- Seite 24 Sie können die Basisstation aufstellen oder aufhängen. Die Basisstation hat hierfür einen herausklappbaren Standfuß (B) sowie zwei Aufhänge-Ösen (A). Der Standfuß hat drei Arretierungspositionen. Stellen oder hängen Sie die Basisstation möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten.
- Seite 25 Funksensor Stellen Sie oder hängen Sie den Funksensor an einen Platz, wo er vor direkten Witterungseinflüssen (Regen, Sonne, Wind etc.) geschützt ist. Geeignete Standorte sind z. B. unter einem Vordach oder in einem Carport.
-
Seite 26: Display-Anzeigen
Display-Anzeigen Basisstation... -
Seite 27: Funksensor
Wetterdaten, siehe Seite 31 Datums- und Wochentagsanzeige, siehe Seite 28 Mondphasenanzeige, siehe Seite 39 Zeit- und Weckzeitanzeige, siehe Seite 28 Luftdruckanzeige, siehe Seite 35 Wettervorhersage, siehe Seite 36 Funksensor Symbol für Funkverbin- dung zwischen Basis- Temperatur station und Funksensor (Anzeige nur während der Funkübertragung) Luftfeuchtigkeit eingestellte Sensornummer... -
Seite 28: Zeitfunktionen
Zeitfunktionen Uhrzeit und Datum 12-Stunden-Format Symbol für Funkemp- fang vom Zeitzeichen- Zeitzone sender Uhrzeit in Stunden, Minuten + Sekunden aktueller Wochentag Tag und Monat... -
Seite 29: Weckfunktion
Weckfunktion Sie können mit der Basistation zwei unterschiedliche Weckzeiten einstellen. Beispielsweise kön- nen Sie sich morgens und nach dem Mittagsschlaf wecken lassen, indem Sie beide Alarmzeiten aktivieren. 1. Wählen Sie durch Drücken der Taste MODE/SET. die gewünschte Weckzeit aus (A1 oder A2). -
Seite 30: Weckfunktion Ein- Und Ausschalten
Weckfunktion ein- und ausschalten Die Weckfunktion wird mit der Taste +/ ein- und ausgeschaltet. 1x drücken: wird angezeigt, A1 ist aktiv 2x drücken: wird angezeigt, A2 ist aktiv 3x drücken: werden angezeigt, A1 und A2 sind aktiv 4x drücken: werden gelöscht, A1 und A2 sind nicht mehr aktiv Weckalarm beenden Zur eingestellten Zeit werden Sie von einem Wecksignal geweckt, wobei das Signal mit zuneh- mender Weckdauer immer intensiver wird. -
Seite 31: Wetterdaten
Weckwiederholung Drücken Sie 1x die Taste LIGHT/SNOOZE. Das Wecksignal verstummt für ca. 5 Minuten. Danach schaltet sich das Gerät wieder ein und weckt Sie erneut. Dieser Vorgang kann mehrfach wiederholt werden. Wetterdaten Temperatur und Luftfeuchtigkeit Dieser Bereich ist im Display in zwei Teile getrennt. Der obere Teil OUT zeigt die vom Funksen- sor gemessenen Werte an, der untere Teil IN die von der Basisstation erfassten Daten. - Seite 32 Display-Bereich Funksensor aktueller Übertragungskanal zur Basisstation gespeicherte Maximal- und Minimalwerte Trend für Temperatur, siehe Seite 34 Batteriewechselanzeige, siehe Seite 39 Trend für Luftfeuchtigkeit, siehe Seite 34 Luftfeuchtigkeit in Prozent Maßeinheit der Temperatur: °C oder °F Temperatur Zeichen, dass die Sensoren automatisch nacheinander abgefragt werden (nur wenn mehr als ein Sensor verwendet wird)
- Seite 33 Mit der Taste CHANNEL können Sie zwischen den Funksensoren wechseln: CH1, CH2, CH3 oder automatischer Wechsel zwischen allen Sensoren. Sind weniger als drei Sensoren in Gebrauch, werden nicht vorhandene Funksensoren beim Wech- sel übersprungen. Ist nur ein Funksensor in Gebrauch (Standard), steht die Auto- Wechsel-Funktion nicht zur Verfügung.
-
Seite 34: Wettertrend
Maßeinheit der Temperatur: °C oder °F Temperatur Mit der Taste MIN/MAX erhalten Sie die höchsten und geringsten Werte der letzten 24 Stunden in Bezug auf Temperatur und Luftfeuchtigkeit angezeigt. 1x drücken: die MAX-Werte werden angezeigt 2x drücken: die MIN-Werte werden angezeigt 3x drücken: normale Display-Anzeige Die MIN- und MAX-Werte werden jede Nacht um 00:00 automatisch gelöscht. -
Seite 35: Luftdruck
Trend steigend konstant fallend Temperatur Luftfeuchtigkeit Luftdruck Die Entwicklung des Luftdrucks innerhalb der letzten 12 Stunden wird in Form eines animierten Balkendiagramms angezeigt. Die Einteilung geht dabei von -1 (vor 1 Stunde) bis -12 (vor 12 Stunden). Neben dem Balkendiagramm wird der aktuell herrschende Luftdruck in hPa (Hektopascal) angezeigt. -
Seite 36: Wettervorhersage
In Verbindung mit der Wettervorhersage, siehe nächstes Kapitel, sind weitere Wetterdeutun- gen möglich. Zwei Beispiele: Wettervorhersage zeigt Regen, der Luftdruck fällt schnell und stark ab >> starker Regen ist wahrscheinlich. Wettervorhersage zeigt Regen, der Luftdruck ist in den letzten 12 Stunden gestiegen aber in den letzten 3 Stunden wieder etwas abgefallen >>... - Seite 37 sonnig leicht bewölkt bewölkt regnerisch Temperaturalarm - Wenn der Funksensor eine Temperatur zwischen + 1 °C und -1 °C misst, besteht Frostgefahr und ein Schneeflocken-Symbol blinkt. Fällt die Temperatur dauerhaft unter -1 °C, wird das Schneeflocken-Symbol dauerhaft angezeigt. Schneefall...
- Seite 38 Beachten Sie: Auch wenn der Temperaturalarm nicht angezeigt wird, besteht bei Temperaturen um den Gefrierpunkt grundsätzlich immer Frostgefahr bzw. Gefahr von Eisglätte. Der Außensensor kann nur die lokale Temperatur am Aufstellungsort messen. Nur wenn mehr als ein Funksensor in Gebrauch ist: Beim Temperaturalarm wird immer der Funksensor mit der niedrigsten Sensornummer ausgewertet.
-
Seite 39: Mondphasen
Mondphasen Die angezeigten Mondphasen werden automatisch mit dem Datum aktualisiert. Vollmond abnehmender Mond Neumond Neumond zunehmender Mond Vollmond Sonstige Funktionen Licht einschalten Drücken Sie die Taste LIGHT/SNOOZE, um die Display-Beleuchtung für einige Sekunden einzuschalten. Batteriewechsel-Anzeige Für Basisstation und Funksensor gibt es jeweils eine eigene Batteriewechsel-Anzeige. -
Seite 40: Maßeinheit Der Temperatur Ändern
Wenn das Symbol für den Batteriewechsel im Display angezeigt wird, müssen Sie die eingeleg- ten Batterien von Basisstation (Symbol neben IN) bzw. Funksensor (Symbol neben OUT) gegen neue austauschen. Gehen Sie dann vor, wie ab Seite 13 beschrieben. Beachten Sie: Die Batteriewechselanzeige für die Funksensoren (Symbol neben OUT) zeigt den Batterie- wechsel für die jeweils angezeigte Kanalnummer an. -
Seite 41: Wetterstation Zurücksetzen
Funksensor 1. Öffnen Sie die Batterieklappe auf der Rückseite. 2. Drücken Sie auf die Taste C/F. Wetterstation zurücksetzen Wenn im Display der Basisstation offensichtlich falsche Werte angezeigt werden, sollten Sie die Wetterstation auf den Lieferzustand zurücksetzen. 1. Nehmen Sie die Batterien aus der Wetterstation und legen Sie sie erneut ein. Wenn die Batterien in der Basisstation eingelegt sind, werden für einen kurzen Moment sämtliche Anzeigen im Display eingeblendet. -
Seite 42: Uhrzeit Einer Anderen Zeitzone Anzeigen Lassen
Um den Datenaustausch zwischen Wetterstation und Funksensor zu beschleunigen, können Sie an der Basisstation die Taste CHANNEL gedrückt halten, bis die Anzeige blinkt und beim jeweiligen Funksensor die Taste TX drücken. Dadurch werden die Wetterdaten direkt an die Basisstation übermittelt. Uhrzeit einer anderen Zeitzone anzeigen lassen Voraussetzung ist, dass Sie die Uhrzeit einer zweiten Zeitzone auch eingegeben haben, siehe ab Seite 20, Punkt 14. - Seite 43 In der westlichen Erdhälfte ist es früher als in Europa, in der östlichen Erdhälfte später. In der Grafik entspricht jede waagerechte Linie eine Stunde mehr (+) oder eine Stunde weniger (-). Möchten Sie beispielsweise die Zeit eines Landes einstellen, dass 7 Stunden östlich von Ihrem Standort liegt, müssen Sie als Wert +7 (Stunden) eingeben.
-
Seite 44: Störung Und Abhilfe
Störung und Abhilfe Fehler Mögliche Ursache und Abhilfe Das DCF77-Signal für die Uhrzeit - Prüfen Sie den gewählten Standort, siehe Seite 21. kann nicht empfangen werden. - Starten Sie den Funkempfang ggf. manuell, siehe Seite 20. - Stellen Sie die Uhrzeit manuell ein, siehe Seite 20. Die Temperaturangabe des Sen- - Prüfen Sie, ob der Sensor direkter Sonnenstrahlung ausge- sors erscheint zu hoch. -
Seite 45: Reinigen
Reinigen Wischen Sie die Wetterstation bei Bedarf mit einem leicht angefeuchteten Tuch sauber. Technische Daten Basisstation: GT-WS-08s / GT-WS-08w / GT-WS-09s / GT-WS-09w Batterien: 2 x LR6 (AA) / 1,5 V / max. 41 mA Messbereich der Temperatur: 0 °C bis +50 °C Messgenauigkeit: max. -
Seite 46: Konformitätserklärung
Sensor: GT-WT-02 Batterien: 2 x Typ R03 (AAA) 1,5 V / max. 10 mA Messbereich der Temperatur: - 15 °C bis +60 °C Spritzwasserschutz: IP31 Sendefrequenz: 433 MHz Reichweite: max. 100 Meter (in offenem Gelände) Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich. -
Seite 47: Entsorgen
Entsorgen Entsorgen Sie die Verpackung sortenrein. Das Gerät darf nicht über den Hausmüll ent- sorgt werden. Sollte das Gerät nicht mehr benutzt werden können, nehmen Sie die Batterien aus dem Gerät. Fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung. Batterien und Akkus gehören nicht in den Hausmüll. -
Seite 48: Garantie
Garantie Garantie Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garan- tiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf! Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. - Seite 49 00800 / 093 485 67 (kostenfrei) Hersteller- /Importeurbezeichnung: Globaltronics GmbH & Co. KG E-Mail: gt-support@zeitlos-vertrieb.de Produktbezeichnung: Digitale Funkwetterstation Produkt-/Hersteller- Basisstation: Kennzeichnungsnummer: GT-WS-08s, GT-WS-08w, GT-WS-09s, GT-WS-09w Funksensor: GT-WT-02 Artikelnummer: 90848 Aktionszeitraum: 11/2013 Firma und Sitz des Verkäufers: ALDI SUISSE AG Niederstettenstrasse 3...
- Seite 50 Garantie Fehlerbeschreibung: Name des Käufers: PLZ/Ort: Straße: Tel.Nr. / E-Mail: Unterschrift: E46102...
- Seite 51 Station météo numérique Utilisation Garantie Station de base : GT-WS-08s GT-WS-08w GT-WS-09s GT-WS-09w Capteur sans fil : GT-WT-02 YEARS WARRANTY 11/2013...
- Seite 100 Bon de garantie Explication de la défaillance constatée : Nom de l'acheteur : Code postal/Ville : Rue : Tél./courriel : Signature : E46102...
-
Seite 101: Stazione Meteorologica
STAZIONE METEOROLOGICA Utilizzo Garanzia Stazione base: GT-WS-08s GT-WS-08w GT-WS-09s GT-WS-09w Sensore radio: GT-WT-02 YEARS WARRANTY 11/2013... - Seite 150 Garanzia Descrizione del difetto: nome dell'acquirente: CAP/Città: Indirizzo: Tel/email: Firma: E46102...
