Anschluß des Herds
Für alle Herde
Elektroanschlusses:
1 Setzen Sie den Herd so in das Küchenmöbel
ein, dass das Netzanschlusskabel nicht
eingeklemmt wird oder an heißen Teilen des
Herds anliegt.
2 Den Herd am Küchenmöbel mit den vier
mitgelieferten Schrauben befestigen. Diese
sind durch die entsprechenden Bohrungen
zu führen, die nach Öffnen der Tür sichtbar
sind.
3 Achten Sie darauf, daß das Gehäuse des
Herds nicht mit dem Küchenmöbel in
Berührung kommt und ein Abstand von
mindestens 2 mm eingehalten wird.
Weiterhin gilt für die Modelle ME:
1 Schieben Sie den Herd zunächst nicht
vollständig ein.
2 Für elektrische Kochfelder die elektrischen
Verbindungen über die entsprechenden
Steckverbinder
Herdoberseite herstellen.
3 Benutzen Sie stets geeignete Kochtöpfe für

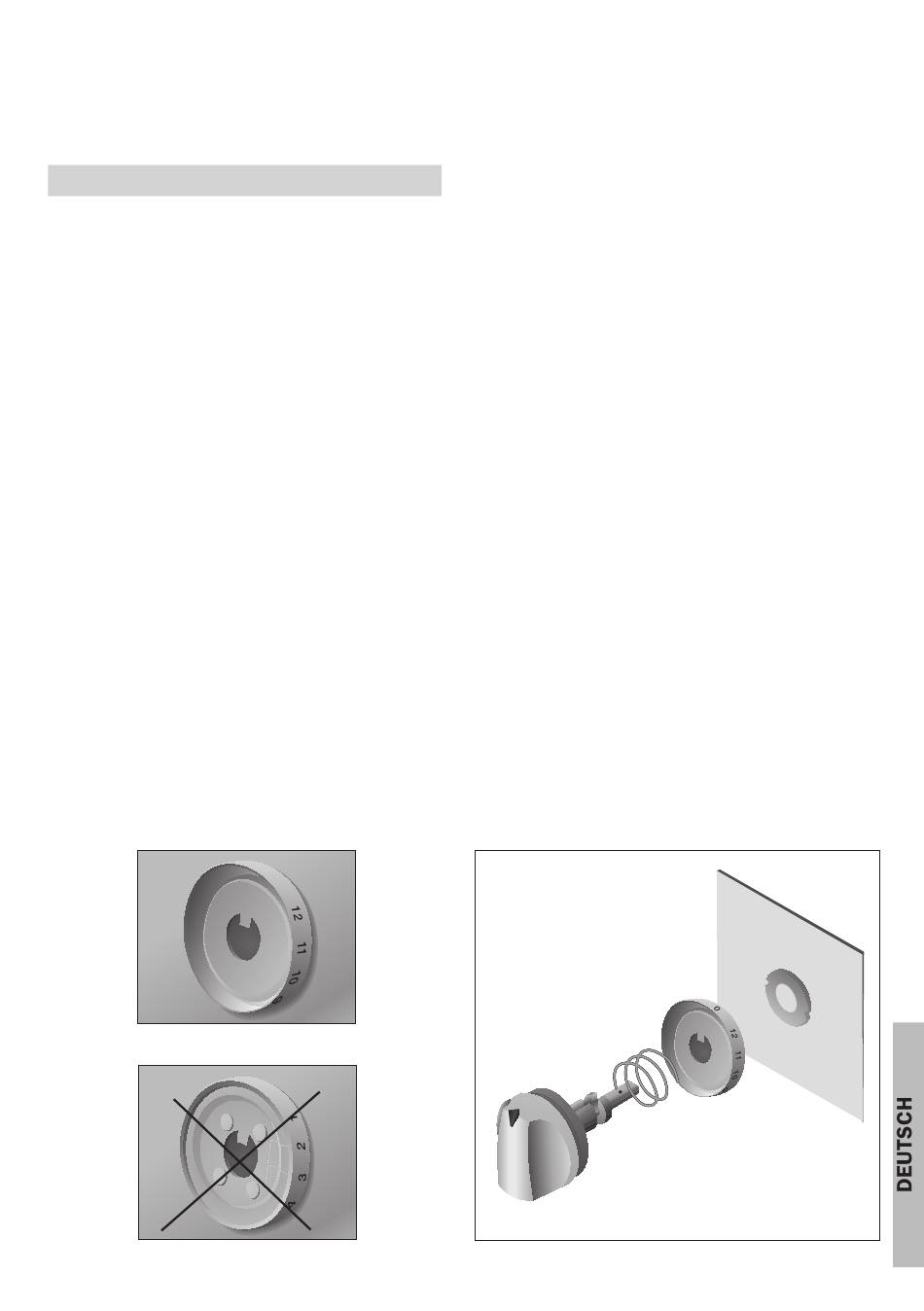

Richtige Lage
Falsche Lage
nach Ausführung
an Kochfeld
die bei Ihnen installier te Kochfläche
(Flammfeste Töpfe für Gasfeuer, Töpfe der
Größen 0 bis 6 für Elektroplatten bzw. Töpfe
des
der Größen 0 bis 12 für Glaskeramik-
Kochflächen).
4 Setzen Sie das Bedienelement mit der
Feder in das Unterteil ein. Überzeugen Sie
sich davon, dass das Unterteil in der
richtigen Position sitzt. Siehe Zeichnung.
5 Setzen Sie das Bedienelement mit Unterteil
in die Aussparung im Frontteil des Herds so
weit ein, bis die Achse auf der Rückseite
sichtbar ist. Achten Sie darauf, daß sich
das Bedienelement
befindet.
6 Bringen Sie die ausziehbare Achse am
Ende des
befestigen Sie diese mit dem Splint "R".
7 Überprüfen Sie die korrekte Funktion des
Bedienelements. Zu dessen Drehung muß
dieses zunächst eingedrückt werden.
8 Gehen Sie gemäß diesen Hinweisen für die
übrigen Bedienelemente vor.
und 9 Abschließend
einschieben und mit den entsprechenden
Schrauben befestigen.
in Stellung
Bedienelements an
den Herd vollständig
Null
und
