Instalação do Forno
Para todos os fornos e após realizar a ligação
eléctrica,
1 Introduza o forno no móvel certificando-se
que o fio de alimentação não fica preso,
nem em contacto com partes quentes do
forno.
2 Fixe o forno ao móvel mediante os 4 para-
fusos fornecidos, enroscando-os ao móvel
através dos furos que se podem observar
quando a porta está aberta.
3 Observe que a carcaça do forno não esteja
em contacto com as paredes do móvel e
que há uma separação de 2 mm, pelo
menos, com os móveis contíguos.
Para além disso, nos modelos ME,
1 Encaixe o forno no móvel sem o introduzir
totalmente.
2 Para placas com discos eléctricos, efectue a
ligação eléctrica ao forno através do conec-
tor existente na placa e acoplando-o ao
conector situado na parte superior do forno.

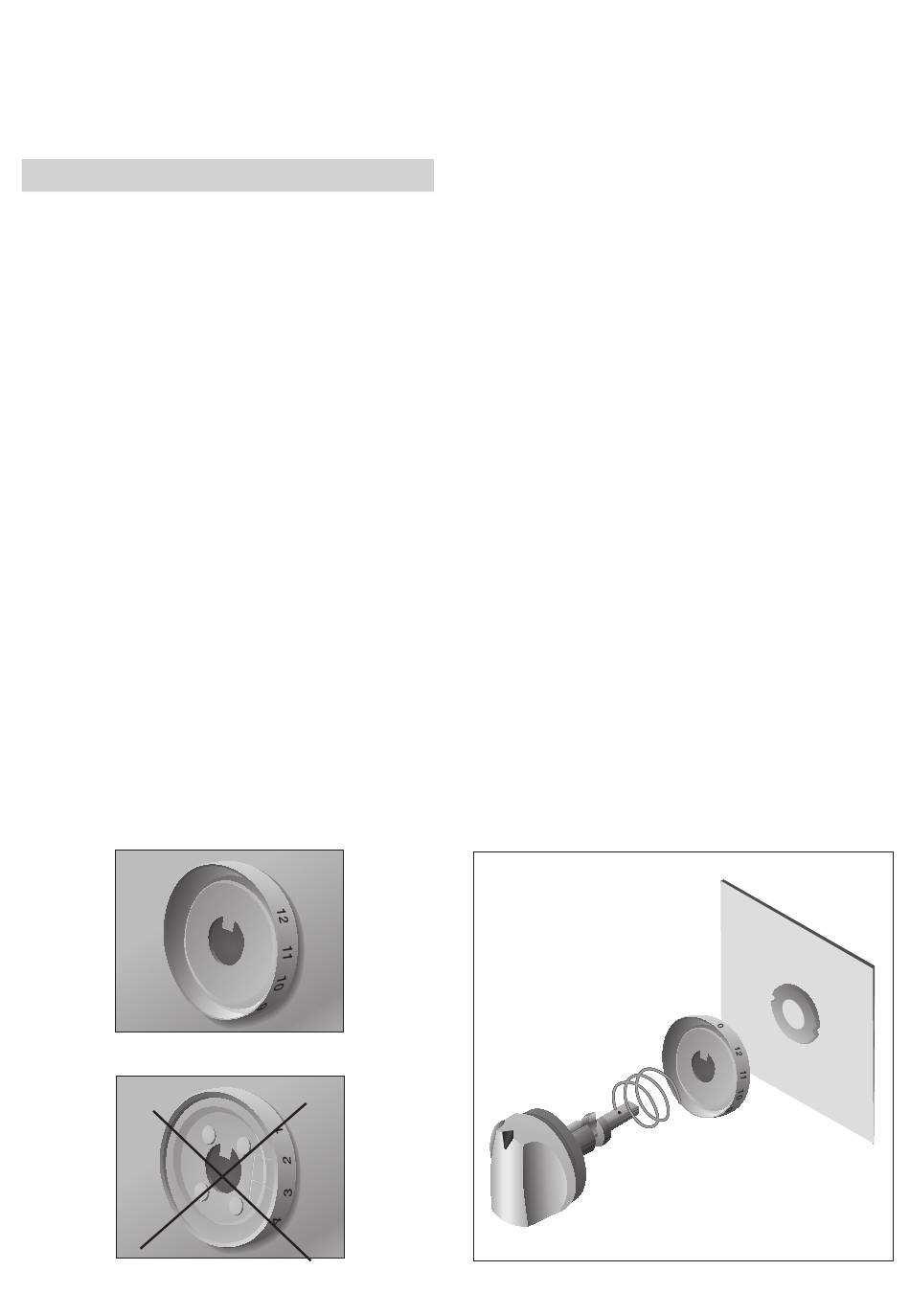

Posição correcta
Posição incorrecta
30
3 Escolher a chave tubular adequada para
cada tipo de placa de cozinha instalada
(chave tubular de chamas para queimado-
res a gás, chave tubular de 0 a 6 para pla-
cas eléctricas e chave tubular de 0 a 12
para placas vitrocerâmicas).
4 Insira o botão na chave tubular com a mola
fornecida entre ambas as peças, assegu-
rando-se que a chave tubular está em posi-
ção correcta. Ver figuras.
5 Introduza o botão com a chave tubular atra-
vés do furo da frente do forno até o seu eixo
aparecer pela parte posterior. Para tal, asse-
gure-se que o botão está na posição zero.
6 Ligue o cardan ao extremo do comando
fixando-o com o passador em "R".
7 Verifique o correcto funcionamento do
botão. Para poder rodá-lo é necessário
premi-lo previamente.
8 Siga estas instruções com os restantes
dos botões.
9 Finalmente introduza completamente o forno
no móvel e fixe-o mediante os parafusos.
