Instalación de Horno
Para todos los hornos y tras realizar la cone-
xión eléctrica,
1 Introduzca el horno en el mueble asegurán-
dose que el cable de alimentación no
queda atrapado, ni en contacto con partes
calientes del horno.
2 Sujete el horno al mueble mediante los 4
tornillos suministrados, roscándolos al
mueble a través de los agujeros que pue-
den observarse una vez abierta la puerta.
3 Observe que la carcasa del horno no esté
en contacto con las paredes del mueble y
que hay al menos una separación de 2 mm
con los muebles contiguos.
Además para los modelos ME,
1 Encastre el horno en el mueble sin introdu-
cirlo totalmente.
2 Para encimeras con fuegos eléctricos, rea-
lice la conexión eléctrica al horno por medio
del conector existente en la placa, acoplán-
dolo al conector situado en la parte supe-
rior del horno.

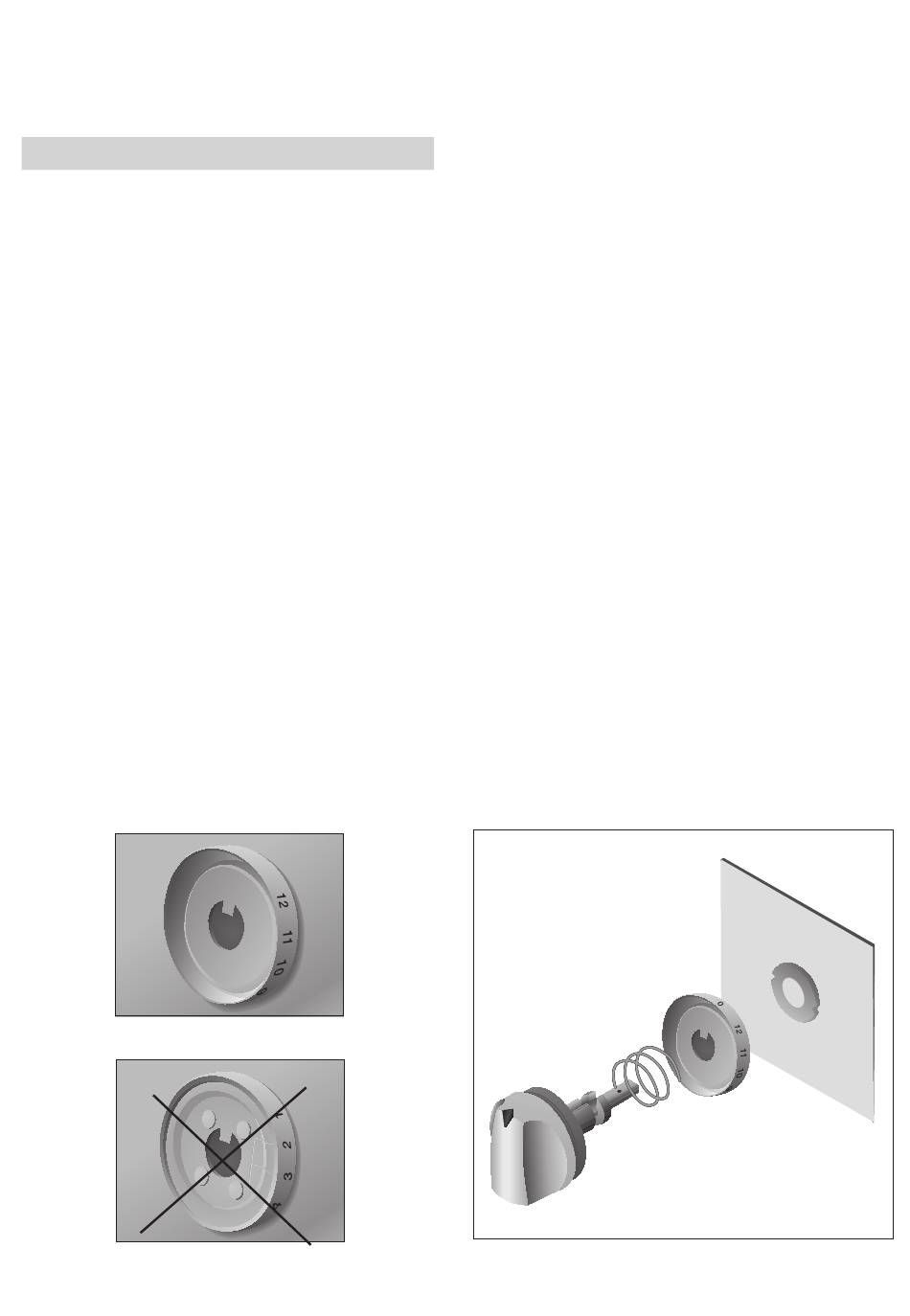

Posición correcta
Posición incorrecta
16
3 Elija la cazoleta adecuada al tipo de placa de
encimera instalada (cazoleta de llamas para
fuegos de gas, cazoleta de 0 a 6 para placas
eléctricas y cazoleta de 0 a 12 para placas
vitrocerámicas).
4 Inserte el mando en la cazoleta con el mue-
lle suministrado entre ambas piezas, ase-
gurándose que la cazoleta está en posición
correcta. Ver figuras.
5 Introduzca el mando con la cazoleta a tra-
vés del agujero del frente del horno hasta
que su eje aparezca por la parte posterior.
Para ello asegúrese que el mando está en
posición cero.
6 Conecte el accionamiento telescópico al
extremo del mando fijándolo con el pasador
en "R".
7 Compruebe el correcto funcionamiento del
mando. Para permitir el giro de éste previa-
mente hay que pulsarlo.
8 Siga estas instrucciones con el resto de
mandos.
9 Finalmente introduzca completamente el
horno en el mueble y sujételo mediante los
tornillos.
