Spezielle Montagehinweise - Endress+Hauser Micropilot FMR66B HART Technische Information

Micropilot FMR66B HART

Spezielle Montagehinweise

Endress+Hauser

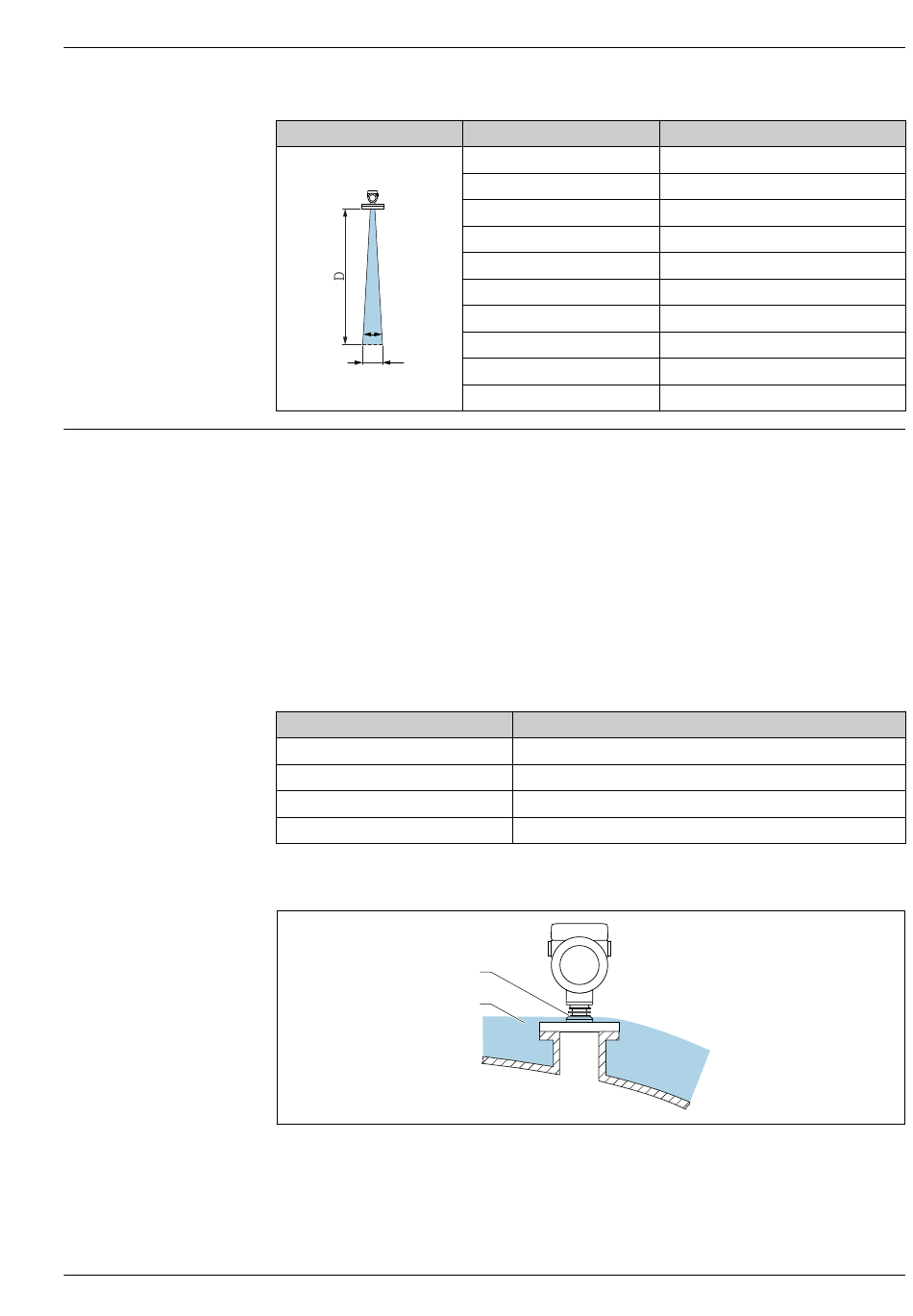

Drip-off, PTFE 50 mm (2 in) Antenne, α = 6 °
W = D × 0,10
α
W
Messung von außen durch Kunststoffdeckel oder dielektrische Fenster
• Dielektrizitätskonstante des Mediums: ε
• Der Abstand von der Antennenkante zum Tank sollte ca. 100 mm (4 in) betragen.
• Montagepositionen vermeiden, bei denen sich Kondensat oder Ansatz zwischen Antenne und
Behälter bilden kann
• Bei Installationen im Freien sicherstellen, dass der Bereich zwischen Antenne und Tank vor Wet-
tereinflüssen geschützt ist
• Keine Ein- oder Anbauten zwischen der Antenne und dem Tank anbringen, die das Signal reflek-
tieren können
Die Dicke der Tankdecke oder des dielektrischen Fensters ist abhängig vom ε
Die Materialdicke kann ein ganzzahliges Vielfaches der optimalen Dicke (Tabelle) betragen, wobei zu
beachten ist, dass die Mikrowellentransparenz mit zunehmender Materialdicke deutlich abnimmt.
Optimale Materialdicke
Werkstoff
PE; ε 2,3
r
PTFE; ε 2,1
r
PP; ε 2,3
r
Perspex; ε 3,1
r
Behälter mit Wärmeisolierung
Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei
hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit einzubeziehen. Die
Rippenstruktur (1) darf nicht isoliert werden.
D
5 m (16 ft)
10 m (33 ft)
15 m (49 ft)
20 m (66 ft)
25 m (82 ft)
30 m (98 ft)
35 m (115 ft)
40 m (131 ft)
45 m (148 ft)
50 m (164 ft)
≥ 10
r
Optimale Materialdicke
1,25 mm (0,049 in)
1,30 mm (0,051 in)
1,25 mm (0,049 in)
1,10 mm (0,043 in)
1
2
W
0,52 m (1,70 ft)
1,04 m (3,41 ft)
1,56 m (5,12 ft)
2,08 m (6,82 ft)
2,60 m (8,53 ft)
3,12 m (10,24 ft)
3,64 m (11,94 ft)
4,16 m (13,65 ft)
4,68 m (15,35 ft)
5,20 m (17,06 ft)
des Materials.
r
A0046566
