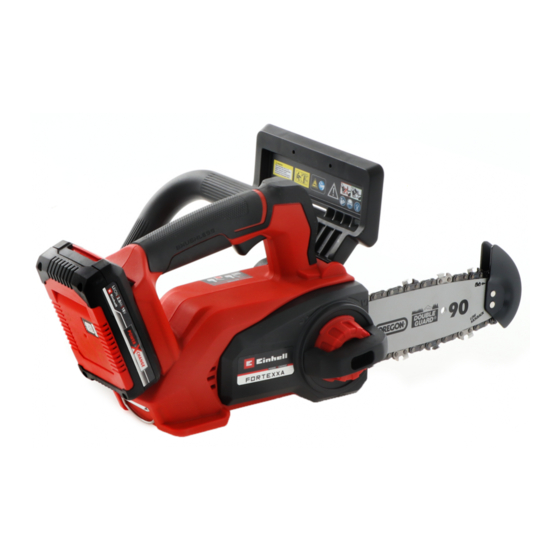

Einhand-akku-kettensäge
Vorschau ausblenden Andere Handbücher für FORTEXXA 18/20 TH:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D

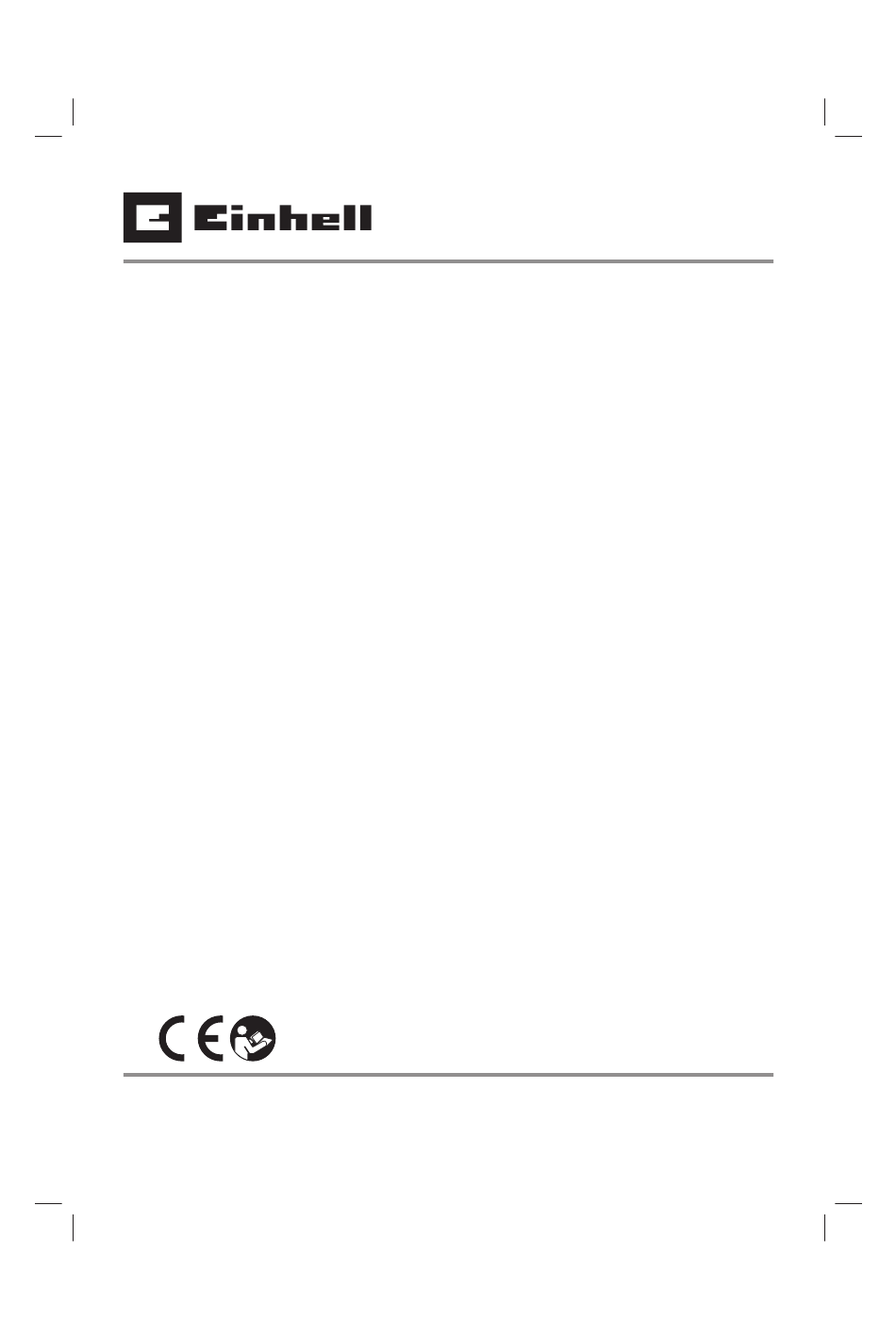

Originalbetriebsanleitung
Einhand-Akku-Kettensäge
WARNUNG: DIESE KETTENSÄGE DARF NUR VON
AUSGEBILDETEN BAUMPFLEGEARBEITSKRÄF-
TEN EINGESETZT WERDEN. VERWENDUNG OHNE
SCHULUNG KANN ZU SCHWEREN VERLETZUNGEN
FÜHREN.
