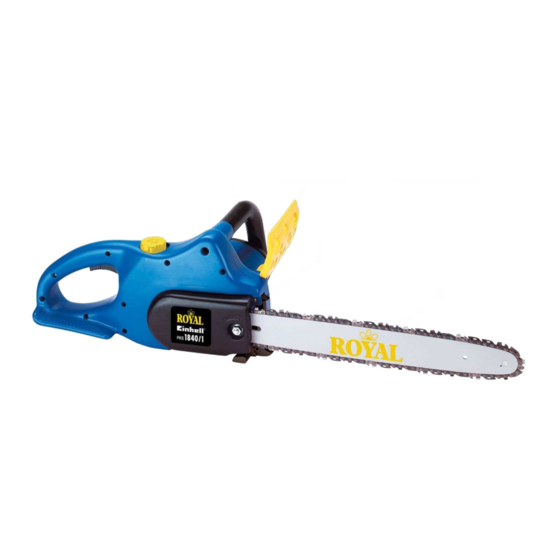

- Seite 1 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 1 ® Bedienungsanleitung Elektrokettensäge 1840 Art.-Nr.: 45.015.28 I.-Nr.: 01013...
- Seite 2 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 2 Hinweise zum Verständnis Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anwei- sungen. Befolgen Sie diese immer, andernfalls können schwere Verletzungen die Folge sein! Die Abbildungen zum Text finden Sie auf den vorderen Umschlagsei- ten.
- Seite 3 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 3...
- Seite 4 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 4 Ölkanal...
- Seite 5 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 5 Min. 10.1...
- Seite 6 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 6 10.3 10.2 10.4...
-
Seite 7: Bedienelemente
Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 7 1. Bedienelemente Vorderer Handgriff Kettenspannbolzen Vorderer Handschutz Kettenspannbohrung Öltankverschluss Abdeckung Ölauslaufkanal Sechskantmutter Schwertführung Krallenanschlag Kettenspannschraube Ein-Aus-Schalter Sägekette Einschaltsperre Führungsschiene Kettenschutz Netzleitung Ölstandsanzeige Hinterer Handgriff Dichtung Hinterer Handschutz Kettenrad 2. Technische Daten PKS 1840... -
Seite 8: Sicherheitshinweise
Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 8 4. Sicherheitshinweise Stecker nur bei ausgeschalteter Maschine in die Steckdose einstecken. Die Kettensäge darf nur von einer Person Bei Gebrauch der Maschine sind die bedient werden. Weiteren Personen ist der Sicherheitshinweise zu beachten. Bitte Aufenthalt im Schwenkbereich der Kettensäge... -
Seite 9: Transport Der Kettensäge
Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 9 Verwenden Sie das Kabel nicht für Zwecke, für Beim Entasten sollte die Elektrokettensäge mög- die es nicht bestimmt ist. lichst am Stamm abgestützt werden. Hierbei darf Tragen Sie das Elektrowerkzeug niemals am nicht mit der Schienenspitze gesägt werden... -
Seite 10: Montage Von Führungsschiene Und Sägekette
Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 10 6. Vor der Inbetriebnahme und mit der Mutter (16) leicht anziehen. Anschließend müssen Sie die Sägekette richtig Die Spannung der Stromquelle muss mit den spannen: Angaben auf dem Typenschild der Maschine über- einstimmen. - Seite 11 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 11 Minimum - Wenn Ölstand nur noch ca. 5 mm 17. Lösen der Kettenbremse am unteren Rand der Ölstandsanzeige (21) Um Ihre Säge wieder betriebsbereit zu machen, muß sichtbar, muss Öl nachgefüllt werden.
- Seite 12 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 12 Geräteschutz 20. Anwendungstips Gerät darf nicht bei Regen oder im Feuchten Holz zersägen benutzt werden. (siehe Abb. 4 und 5) Bei Beschädigung des Verlängerungskabels sofort Netzstecker herausziehen. Ein beschädig- Beachten Sie alle Sicherheitsvorschriften und tes Kabel darf nicht mehr verwendet werden.
- Seite 13 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 13 Holz in Spannung Erst jetzt Fällschnitt führen: Er wird höher als die Fallkerbsohle angelegt. Rechtzeitig Keile setzen. Bruchleiste belassen: Sie wirkt wie ein Scharnier. Abb. 10.1: Stamm auf der Oberseite in Wenn Sie die Bruchleiste durchtrennen, fällt der Spannung Baum unkontrolliert.
-
Seite 14: Beseitigung Von Störungen
Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 14 Beseitigung von Störungen Bitte beachten Sie die Sicherheitshinweise auf Seite 8 und 9 Störung Ursache Behebung Motor läuft nicht kein Strom Steckdose, Kabel, Leitung, Stecker prüfen. Kabelschaden: durch Kundendienst reparieren lassen. Es ist verboten Kabel mit Isolierband zu flicken. - Seite 15 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 15 PKS 1840 Art.-Nr.: 45.015.28, I.-Nr.: 01013...
- Seite 16 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 16 PKS 1840 Art.-Nr.: 45.015.28 I.-Nr.: 01013 Pos. Beschreibung Ersatzteilnr. Luftleitteil 45.015.20.01 Rotor 45.015.20.02 Zahnrad für Ölpumpe 45.015.20.03 Blechschraube 2,9x9,5 50.500.62 Ölpumpe 45.015.20.04 Blechschraube 50.521.92 Scheibe 4,3 52.026.10 Bremsteil 45.015.20.05 Bremsfeder 45.015.20.06 Kettenspannbolzen 45.015.20.07...
- Seite 17 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 17 ® EG Konformitätserklärung EC Declaration of Conformity Déclaration de Conformité CE EC ∆ λωση περι της ανταπ κρισης EC Conformiteitsverklaring Dichiarazione di conformità CE Declaracion CE de Conformidad EC Overensstemmelseserklæring Declaração de conformidade CE EU prohlášení...
-
Seite 18: Garantieurkunde
Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 18 GARANTIEURKUNDE Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre. Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler. Die dazu benötigten Ersatzteile und die anfallen- de Arbeitszeit werden nicht berechnet. - Seite 19 Anleitung PKS 1840 12.05.2003 10:34 Uhr Seite 19 Notizen:...
