INSTALLATION

Montage

°C
85 35
65 Eco 55
°C
85 35
65 Eco 55

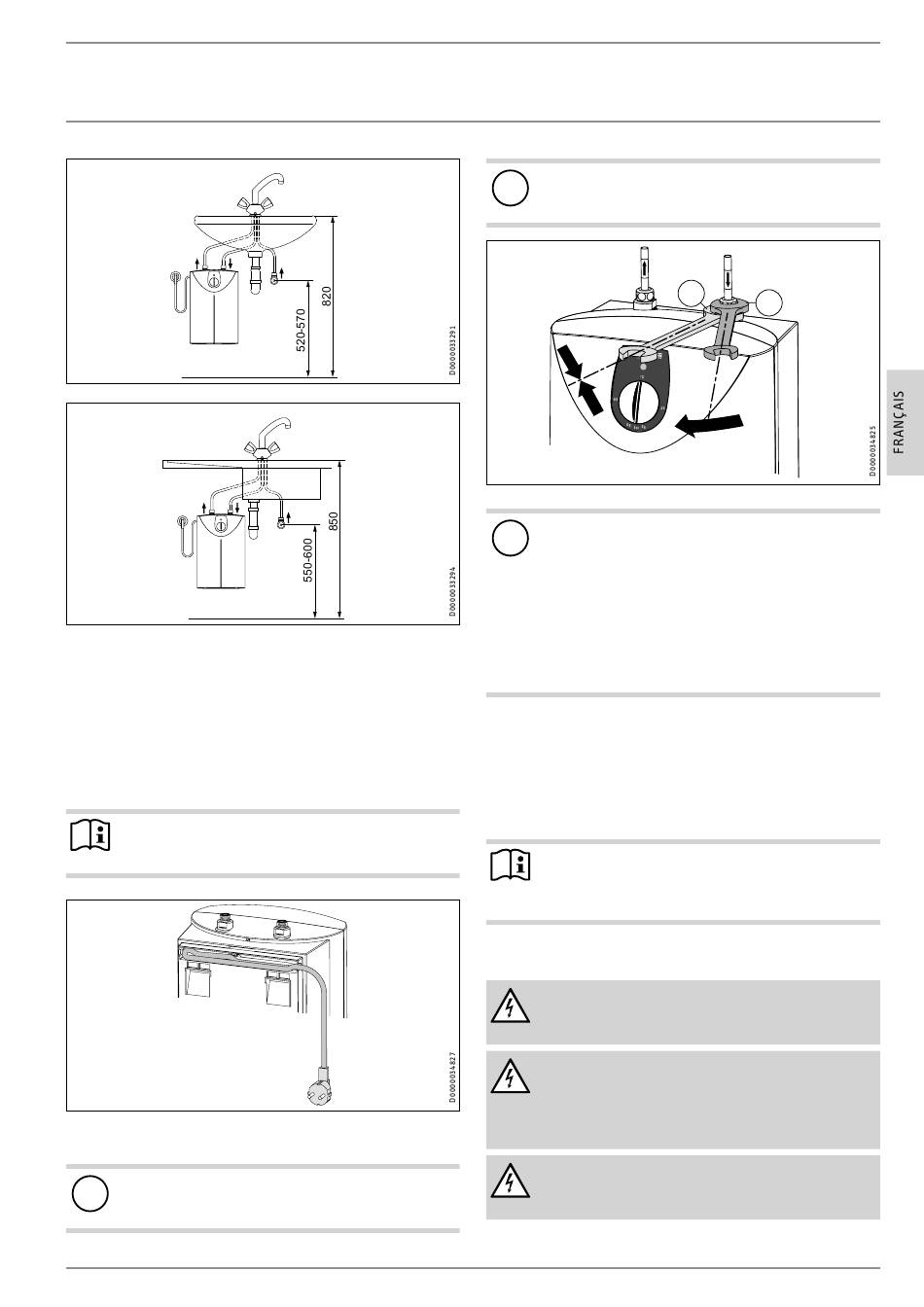

9. Montage
9.1

Montage de l'appareil

f Marquer les trous de perçage à l'aide du gabarit de montage.
f Percez les trous et posez des chevilles correspondantes.
f Fixez le support mural avec des vis appropriées.
f Suspendez l'appareil au support mural.
Remarque
L'excédent du câble d'alimentation peut être entreposé
dans le bac à câbles.
9.2

Raccordement hydraulique

Dommages matériels
!
Exécutez tous les travaux de raccordement et d'installa-
tion hydrauliques suivant les prescriptions.
www.stiebel-eltron.com
Dommages matériels
!
Il faut tenir ferme le contre-écrou avec une clé appropriée
pour serrer les raccordements.
Dommages matériels
!
Sinon, l'appareil risque de fuir et de ne pas fonctionner.
f Il faut éviter que l'appareil soit soumis à la pression
de l'eau.
f Veillez à ne pas intervertir les raccordements d'eau
(entrée/sortie).
f Régler le débit (voir la notice de la robinetterie).
Tenez compte du débit maximal permis avec la robi-
netterie grande ouverte (voir le chapitre « Installa-
tion / Données techniques / Tableau des données »).
Accorder les codes couleur des raccords de la robinetterie à ceux
de l'appareil.
- Le bleu à droite = « arrivée de l'eau froide »
- Le rouge à gauche = « sortie de l'eau chaude »
f Fixez fermement les raccordements hydrauliques, allant de la
robinetterie à l'appareil.
Remarque
Évitez de provoquer des flambages des raccords d'eau
lors du montage. Évitez de provoquer des tensions de
traction lors du montage.
9.3 Connexions électriques
AVERTISSEMENT Électrocution
Exécutez tous les travaux de branchement et d'installa-
tion électriques conformément aux prescriptions.
AVERTISSEMENT Électrocution
Quand l'appareil est connecté au réseau électrique de
manière fixe, il faut pouvoir le déconnecter à l'aide d'un
disjoncteur omnipolaire ayant une ouverture minimale
des contacts de 3 mm.
AVERTISSEMENT Électrocution
Veillez à ce que l'appareil soit raccordé au conducteur
de mise à la terre.
SNU 10 SLi | SNU 10 SL GB | SNU 10 SLi AUS |
