BATTERIE BETRIEBENES SPIELZEUGAUT
Bedienungsanleitung mit Montageanleitung
Styles und Farben können variieren.
In China hergestellt.
Die Bedienungsanleitung enthält wichtige Sicherheitshinweise sowie Montage-, Gebrauchs- und
Wartungsanleitungen.
Das Aufsitzauto muss von einem Erwachsenen zusammengebaut werden, der die Anweisungen in
diesem Handbuch gelesen und verstanden hat.
Die Verpackung von Kindern fernhalten und vor Gebrauch ordnungsgemäß entsorgen.
Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

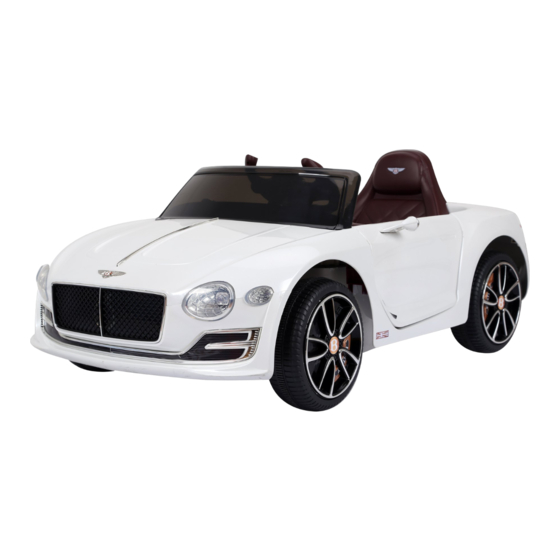

BENTLEY EXP12
INfab033V01_DE_370-045_370-046
Offiziell
lizensiertes
Produkt
Werbung
Verwandte Anleitungen für HOMCOM BENTLEY EXP12
Inhaltszusammenfassung für HOMCOM BENTLEY EXP12

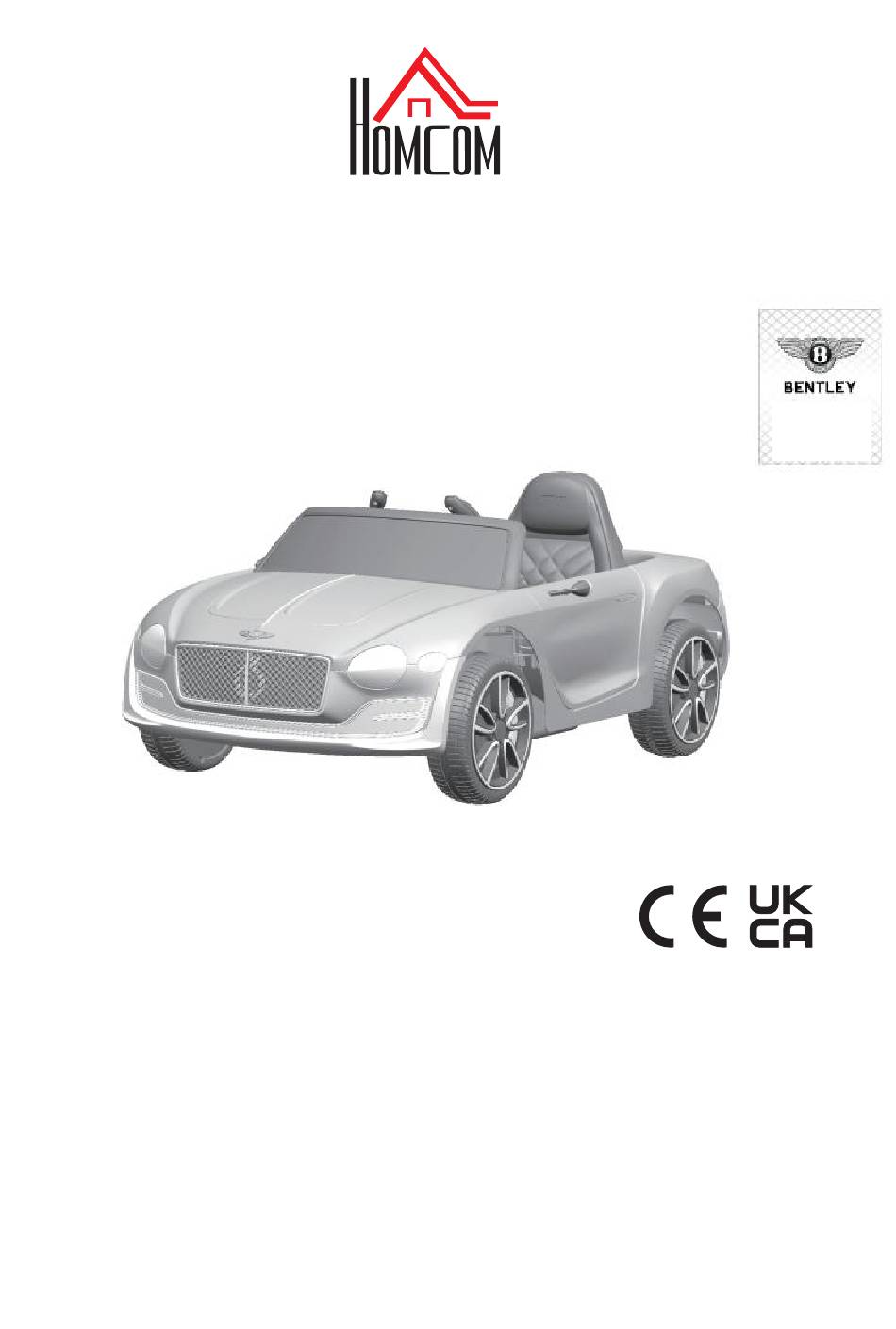

- Seite 1 BENTLEY EXP12 BATTERIE BETRIEBENES SPIELZEUGAUT INfab033V01_DE_370-045_370-046 Offiziell lizensiertes Produkt Bedienungsanleitung mit Montageanleitung Styles und Farben können variieren. In China hergestellt. Die Bedienungsanleitung enthält wichtige Sicherheitshinweise sowie Montage-, Gebrauchs- und Wartungsanleitungen. Das Aufsitzauto muss von einem Erwachsenen zusammengebaut werden, der die Anweisungen in diesem Handbuch gelesen und verstanden hat.
- Seite 2 Über deinen neuen Ride-On │ 1 Beim Kauf Ihres neuen AUDI Ride-On. Dieses Fahrzeug wird Ihrem Kind viele Kilometer Freude bereiten. Um Ihnen und Ihrem Fahrer eine sichere Fahrt zu gewährleisten, bitten wir Sie, dieses Handbuch sorgfältig zu lesen und es für spätere Bezugnahme aufzubewahren. Befolgen Sie die Empfehlungen in diesem Handbuch.
- Seite 3 Teileliste Anzahl (Stückzahl) Teil- Teilname Anmerkungen Fahrzeugaufbau Eins mit "L" und das andere mit "R" Getriebe Antriebsrad Normales Rad Bush Ø12 Unterlegscheibe Motorhaube Ø4x12 Flachkopfschraube Kontermutter Radkappe Für Sitz M5x16 Maschinenschraube Sitz Spiegel Links und rechtsplatziert Lenkrad M5x40 Maschinenschraube Auf dem Lenkrad platziert Ø5 Mutter Auf dem Lenkrad platziert Windschutzscheib...
- Seite 4 Teilediagramm...
-
Seite 5: Batterieinformationen
Vor der Montage │ 4 • Erstickungsgefahr - Kleinteile. Nicht für Kinder unter 36 Monaten geeignet. Das WARNUNG! Produkt enthält kleine Teile, halten Sie Kinder bei der Montage fern. • ERWACHSENE MONTAGE ERFORDERLICH. • Schutzmaterial und Polybeutel immer entfernen und vor der Montage entsorgen. - Seite 6 Befestigen Sie die Hinterräder TIPP: Wenn Ihr Fahrzeug Zweiradantrieb ist, sehen Sie bitte auf der nächsten Seite Hintere Ansicht von unten Hinterachse Lenkrad 1. Schieben Sie das Getriebe auf die Hinterachse (linke Seite). Den Motor und den Stecker am Getriebe durch das größere Loch auf der Rückseite des Fahrzeugs und dort, wo die Batterie sitzt, halten.
- Seite 7 Befestigen Sie die Hinterräder Hintere Ansicht von Lenkrad Vorderachse Entfernen Sie alle Teile von der Vorderachse. 1. Schieben Sie eine Unterlegscheibe Ø10 auf die Vorderachse. 2. Schieben Sie eine Buchse in das Loch in der Mitte des normalen Rads. 3. Schieben Sie das normale Rad auf die Hinterachse. Und halten Sie das normale Rad mit dem Busch zusammen.
- Seite 8 Befestigen Sie die Vorderräder Frontansicht von Vorderrad Normale Rad Retirez toutes les pièces de l'essieu avant. 1. Faites glisser une rondelle Ø10 sur l'essieu avant. 2. Faites glisser une bague dans le trou situé au centre de la roue normale. 3.
- Seite 9 Befestigen Sie das Lenkrad TIPP: Batterien nicht enthalten. Beachten Sie die Informationen zur Batterie auf Seite 4. Fügen Sie die Batterien (nicht enthalten) von Lenkrad 1. Entfernen Sie mit einem Schraubendreher die Schraube an der Batterieabdeckung in der Mitte des Lenkrads. 2.
- Seite 10 Schließen Sie das Netzteil Rückansicht von oben Fahrzeugverbindung Sicherungskasten Motorverbindung Batterie 1. Stecken Sie den Fahrzeugstecker wie oben gezeigt in den Motorstecker des Fahrzeugaufbaus. 2. Stecken Sie den roten Sicherungsstecker in den Batterieanschluss. 1. Stecken Sie den Fahrzeugstecker wie oben gezeigt in den Motoranschluss am Gehäuse.
- Seite 11 Befestigung der Motorhaube Hinteransicht 1. Montieren Sie die Motorhaube am Motor. 2. Ziehen Sie vier ø4x12 Flachkopfschrauben fest, um sie zu sichern. 1. Montieren Sie die Motorhaube am Motor. 2. Ziehen Sie vier ø4x12 Flachkopfschrauben fest, um sie zu sichern. Wiederholen Sie die obigen Schritte für die andere Motorhaube.
- Seite 12 Befestigen Sie den Sitz, die Spiegel und die Windschutzscheibe 1. Setzen Sie die Laschen an der Rückseite des Sitzes in die Schlitze am hinteren Fahrzeug ein. 2. Ziehen Sie zwei M5x16- Maschinenschrauben fest, um sie mit einem Schraubendreher zu befestigen. 3.
- Seite 13 Sicherheit │ 12 WARNUNG! VERHINDERN VON VERLETZUNGEN UND TOD: ERWACHSENE AUFSICHT IST. ERFORDERLICH. Halten Sie das Kind immer in • LASSEN SIE DAS KIND NIEMALS UNBEAUFSICHTIGT. DIREKTE Sichtweite, wenn sich das Kind im Fahrzeug befindet. • Dieses Spielzeug sollte mit Vorsicht verwendet werden, da Geschick erforderlich ist, um Stürze zu vermeiden Kollisionen, die den Benutzer oder Dritte verletzen.
-
Seite 14: Fortgeschrittener Gebrauch
Verwenden Sie Ihren Ride-on Ihr Fahrzeug ist möglicherweise mit dem MP3-Player ausgestattet, siehe nächste Seite! Stoppen Sie das Fahrzeug immer, wenn Sie die Geschwindigkeit oder Richtung ändern, um Schäden an den Getrieben und dem Motor zu vermeiden. 1. Netzschalter: Schaltet das Fahrzeug ein und aus. 2. - Seite 15 Verwenden Sie den MP3-Player (IF EQUIPPED) │ 14 A. Digital-Voltmeter: Überprüfen Sie die verbleibende Batteriespannung, siehe Seite 22. B. Englischer Lernmodus C. Geschichtenerzählen D. Kinderreim-Gesangs-Modus E. Erhöhen Sie die Lautstärke F. Lautstärke verringern G. TF (Micro SD) Kartensteckplatz: Lassen Sie den Ton von Ihrer TF-Karte abspielen durch die Fahrzeuglautsprecher.
- Seite 16 Verwenden Sie die normale Fernbedienung (IF EQUIPPED) │ 15 Ihr Fahrzeug ist möglicherweise mit einem 2.4G REMOTE CONTROLLER WARNUNG: ERWACHSENE BETRIEB ERFORDERLICH! ausgestattet, siehe nächste Seite. LINKER JOYSTICK KONTROLLLEUCHTE RECHTER JOYSTICK EIN / AUS SCHALTER Diese Fernbedienung kann mit der ersten Priorität arbeiten Die Fernbedienung hat Vorrang vor Fußpedalbetrieb (Das Fußpedal lässt sich während des Betriebs der Fernbedienung nicht betreiben) 1.
- Seite 17 Verwenden Sie die 2.4G Fernbedienung (IF EQUIPPED) │ 16 WARNUNG: ERWACHSENE BETRIEB ERFORDERLICH! Verbindungstaste Vorwärts- Linksdrehender Taste Knopf Bremstaste Rechtsdrehender Knopf Rückwärts-Taste High-Speed-Anzeige Normale Geschwindigkeitsanzeige Geschwindigkeitswahltaste Low-Speed-Anzeige Die Fernbedienung hat Vorrang vor dem Betrieb des Fußpedals. (Das Fußpedal funktioniert nicht, während Sie die Fernbedienung bedienen) Heben Sie die Batteriefachklappe auf der Rückseite des Controllers an und VERSAMMLUNG legen Sie zwei AAA-Batterien (LR03) ein.
- Seite 18 Verwenden Sie die Türschloss Tür innen HINWEIS: Bitte schließen Sie die Tür und vergewissern Sie sich, dass das Schloss aus Sicherheitsgründen einrastet.
- Seite 19 NUR EIN ERWACHSENER KANN DIE BATTERIE AUFLADEN UND AUFLADEN! Laden │ 18 • VERMEIDEN SIE FEUER UND ELEKTROSCHOCK: - Verwenden Sie den einzigen Akku und das Ladegerät, die mit Ihrem WARNUNG! Fahrzeug geliefert wurden. Tauschen Sie NIEMALS die Batterie oder das Ladegerät gegen eine andere Marke aus.
- Seite 20 Laden • Wenn Sie mit einem digitalen Voltmeter (IF EQUIPPED) fahren, wird Ihnen die Höhe der Spannung angezeigt, wie viel Energie in der Batterie verbleibt, wenn Sie die Batterie wieder aufladen müssen. Stellen Sie sicher, dass das Fahrzeug gestoppt ist! SPANNUN BATTERIEZUSTAND BATTERIE...
- Seite 21 Die Batterie verfügt über eine Thermosicherung mit einer Ruhesicherung, die Batteriewechsel und Sicherung │ 20 automatisch auslöst und die gesamte Stromversorgung zum Fahrzeug unterbricht, wenn der Motor, das elektrische System oder die Batterie überlastet sind. Die Sicherung wird zurückgesetzt und die Stromversorgung wird wiederhergestellt, nachdem das Gerät 20 Sekunden lang ausgeschaltet und dann wieder eingeschaltet wurde.
-
Seite 22: Fehlerbehebungshandbuch
Fehlerbehebungshandbuch │ 21 Fahrzeug läuft nicht Batterie ist leer Batterie aufladen. Problem Mögliche Ursache Lösung Thermische Sicherung hat Sicherung zurücksetzen, siehe <Sicherung> ausgelöst Batterieanschluss oder Kabel Überprüfen Sie, ob die Batterieanschlüsse fest sind lose eingesteckt sind in einander. Wenn Kabel um den Motor lose sind Kontaktieren Sie bitte Ihren Händler. - Seite 23 • Es liegt in der Verantwortung der Eltern, die wichtigsten Teile des Pflege │ 22 Spielzeugs vor der Verwendung zu überprüfen. Sie müssen regelmäßig auf potenzielle Gefahren überprüfen, wie Batterie, Ladung, Kabel oder Kabel, Stecker, Schrauben sind Befestigungsgehäuse von anderen Teilen und in diesem Fall Schäden, das Spielzeug darf nicht verwendet werden, bis dieser Schaden ordnungsgemäß...
- Seite 24 WARNUNG! Dieses Produkt mit Ladeschutz: Beim Laden werden alle Funktionen abgeschaltet! Nur ein Erwachsener kann den Akku laden und aufladen! Offiziell lizensiertes Produkt Unsere Produkte sind geeignet für ASTM F963; GB6675; EN71 und EN62115 Standard...
