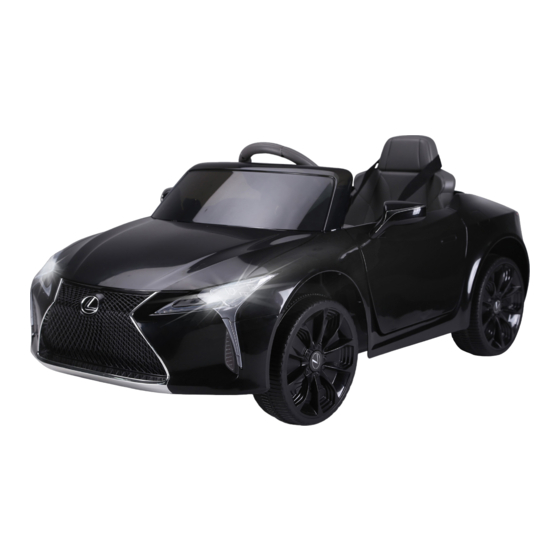

LEXUS LC500
Batteriebetriebenes Spielzeugauto
INfab059V01_DE_370-117
Bedienungsanleitung
mit Montageanleitungen
Stile und Farben können variieren.
In China hergestellt.
Die Bedienungsanleitung enthält wichtige Sicherheitsinformationen sowie
Anweisungen zur Montage, Verwendung und Wartung.
Das Fahrzeug muss von einem Erwachsenen zusammengestellt werden, der die
Anweisungen in dieser Anleitung gelesen und verstanden hat.
Halten Sie die Packung von Kindern fern und entsorgen Sie sie vor dem
Gebrauch ordnungsgemäß.
Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HOMCOM LEXUS LC500
Inhaltszusammenfassung für HOMCOM LEXUS LC500
- Seite 1 LEXUS LC500 Batteriebetriebenes Spielzeugauto INfab059V01_DE_370-117 Bedienungsanleitung mit Montageanleitungen Stile und Farben können variieren. In China hergestellt. Die Bedienungsanleitung enthält wichtige Sicherheitsinformationen sowie Anweisungen zur Montage, Verwendung und Wartung. Das Fahrzeug muss von einem Erwachsenen zusammengestellt werden, der die Anweisungen in dieser Anleitung gelesen und verstanden hat.
-
Seite 2: Spezifikationen
Befolgen Sie die Empfehlungen in diesem Handbuch, um die Sicherheit und den Betrieb Ihres Fahrzeugs und seines Fahrers zu verbessern. LEXUS LC500 Electric Ride On für Kinder, hergestellt von Zhejiang JiajiaRide-On Co., Ltd. (Hinzufügen: Xincang Industrial Zone, Pinghu City, ZhejiangProvince, VR China). LEXUS und alle anderen zugehörigen Marken, Embleme und Designs sind geistiges... -
Seite 3: Benutzerhinweis
Benutzerhinweis │ 2 WARNUNG! • ERSTICKUNGSGEFAHR - Kleinteile. Nicht geeignet für Kinder unter 36 Monaten. • Das Produkt enthält Kleinteile, halten Sie Kinder beim Zusammenbau fern. • ZUSAMMENBAU DURCH ERWACHSENE ERFORDERLICH. •Immer Schutzmaterial und Polybeutel entfernen und vor dem Zusammenbau entsorgen. •Sie sollten Schutzausrüstung tragen. - Seite 4 Teilediagramm │ 3 HINWEIS: Einige der abgebildeten Teile müssen beidseitig am Fahrzeug montiert werden...
-
Seite 5: Benötigtes Montagewerkzeug: (Nicht Im Lieferumfang Enthalten)
Stückliste │ 4 Anzahl (Stück) PART TEILNAME BEMERKUNGEN Fahrzeugkarosserie Hinteres Getriebe Hinterrad Vorderrad Sicherungsmutter Radkappe Unterlegscheibe Ø10 Ladegerät Lenkrad Maschinenschraube M5x35 Befindet sich auf dem Lenkrad Ø5 Mutter Befindet sich auf dem Lenkrad Sitzplatz Schraube M5x16 Windschutzscheibe Links und rechts Spiegel anzeigen Schraubenschlüssel Fernsteuerung... -
Seite 6: Montage Der Hinterräder
Montage der Hinterräder │ 5 HINWEIS: Wenn Ihr Fahrzeug mit zwei oder vier Rädern fährt, lesen Sie bitte die nächste Sei. Hintere Unteransicht Entfernen Sie zuerst alle Teile von der Hinterachse. 1. Schieben Sie das Hinterrad auf die Hinterachse. Halten Sie es mit dem Getriebe abgestimmt. -
Seite 7: Montage Der Vorderräder
Montage der Vorderräder │ 6 Vordere Unteransicht Entfernen Sie alle Teile von der Vorderachse. 1.Schieben Sie eine Unterlegscheibe Ø10 auf die Vorderachse. 2. Schieben Sie ein Vorderrad auf die Vorderachse. 3. Schieben Sie eine Unterlegscheibe Ø10 auf die Vorderachse. 4.Ziehen Sie eine Kontermutter am Ende der Vorderachse mit einem Steckschlüssel fest. -
Seite 8: Montage Der Windschutzscheibe & Rückspiegel
Montage der Windschutzscheibe & Rückspiegel│ 7 Die Karosserie des Fahrzeugs aufrichten. 1. Stecken Sie die Laschen an der Windschutzscheibe in die Löcher an die Fahrzeugkarosserie, drücken, bis sie hörbar "einrastet". 2. Führen Sie den Rückspiegel in die Tür ein und drücken Sie ihn ein, bis er hörbar einrastet. -
Seite 9: Montage Des Lenkrads
Montage des Lenkrads │ 8 HINWEIS: Wenn das Lenkrad Ihres Fahrzeugs mit der Soundfunktion ausgestattet ist, befolgen Sie bitte die Schritte 1 bis 4, um die Batterien (nicht im Lieferumfang enthalten) einzulegen, und schlagen Sie in den Batterieinformationen auf Seite 2 nach. 1.Entfernen Sie mit einem Schraubendreher die Schraube an der Batterieabdeckung in der Mitte... -
Seite 10: Montage Der Stromverbindung
Montage der Stromverbindung │ 9 Hintere Oberansicht Roter Weißer Batterieanschluss Fahrzeugstecker Weißer Roter Fahrzeugstecker Batterieans chluss 1.Stecken Sie den roten Sicherungsstecker in die Batterieklemme. 2. Stecken Sie den Fahrzeugstecker wie oben gezeigt in den Motorstecker an der Karosserie. -
Seite 11: Montage Des Sitzes
Montage des Sitzes │ 10 Laschen am Sitz 1. Setzen Sie die Laschen auf der Rückseite des Sitzes in die Rillen auf der Rückseite des Fahrzeugs ein. 2. Führen Sie zwei M5x16-Maschinenschrauben durch den Sitz und in die Fahrzeugkarosserie ein und ziehen Sie sie mit einem Schraubendreher fest. - Seite 12 Nutzung │ 11 STYLE II ‹‹ ♫ 1. Ein/Aus-Schalter: Schaltet das Fahrzeug ein und aus. 2. Fußpedal: Schaltet das Fahrzeug ein und aus: Führt dem Fahrzeug Leistung (Geschwindigkeit) zu. ● Um das Fahrzeug zu bewegen, drücken Sie das Pedal nach unten. ●...
-
Seite 13: Batterie Muss Aufgeladen Werden
Aufladen │ 12 WARNUNG! • NUR ein Erwachsener darf den Akku laden und aufladen! • Dieses Produkt kommt mit Ladeschutz: Beim Aufladen werden alle Funktionen abgeschaltet. •Der BETRIEBSSCHALTER muss während des Ladevorgangs auf AUS gestellt werden. •Vor dem ersten Gebrauch sollten Sie den Akku 4-6 Stunden lang aufladen. Laden Sie den Akku nicht länger als 10 Stunden auf, um eine Überhitzung des Ladegeräts zu vermeiden. -
Seite 14: Fehlerbehebung Guide
Fehlerbehebung Guide │ 13 Lösung Mögliche Ursache Problem Fahrzeug läuft nicht Batterie gering Batterie aufladen. Thermische Sicherung ist Neu erstellen Fuse, sehen <Fuse> ausgetrippt Überprüfen Sie, ob die Batterieanschlüsse fest ineinander Batterie-Stecker oder Drähte gesteckt sind. Wenn die Drähte rund um den Motor locker sind lose sind, wenden Sie sich bitte an Ihren Händler. -
Seite 15: Instandhaltung
Instandhaltung │ 14 • Es liegt in der Verantwortung der Eltern, die Hauptteile des Spielzeugs vor dem Einsatz zu überprüfen. Muss regelmäßig auf mögliche Gefahren, wie z. B. Batterie, Aufladung, Kabel oder Kabel, Stecker, überprüfen. Schrauben dienen zum Befestigen von Gehäusen an anderen Teilen und im Fall von solchen Beschädigungen darf das Spielzeug nicht verwendet werden, bis die Schäden ordnungsgemäß... - Seite 16 LEXUS LC500 BATTERY POWERED RIDE-ON Owner’s Manual with Assembly Instructions Styles and colo(u)rs may vary. Made in China. The owner’s manual contains important safety information as well as assembly, use and maintenance instructions. The Ride-on Car must be assembled by an adult who has read and understands the instructions in this manual.
- Seite 17 Follow the recommendations in this manual, they are designed to improve the safety and operation of your ride-on car and it’s rider. LEXUS LC500 Children Electric Ride On manufactured by Zhejiang Jiajia Ride-On Co., Ltd. (Add: Xincang Industrial Zone, Pinghu City, Zhejiang Province, P.R.China).
-
Seite 18: Battery Information
User Notice │ 2 WARNING! • CHOKING HAZARD - Small parts. Not suitable for children under 36 months. The product contains small parts, keep children away when assembling. • ADULT ASSEMBLY REQUIRED. • Always remove protective material and poly bags and dispose before assembly. -
Seite 19: Parts Diagram
Parts Diagram │ 3 HINT: Some parts shown are assembled on both sides of vehicle... -
Seite 20: Parts List
Parts List │ 4 Q’ty (pcs) PART REMARKS PART NAME Vehicle body Rear gear box Rear wheel Front wheel Lock nut Hubcap Ø10 washer Charger Steering wheel M5x35 machine screw Placed on the steering wheel Ø5 nut Placed on the steering wheel Seat M5x16 screw Windshield... - Seite 21 Attach the Rear Wheels │ 5 HINT: If your vehicle is Two Wheels Driving Type, see the next page please. Rear Bottom View Remove all the parts from the rear axle. 1. Slide the rear gear box onto the rear axle from Left Side, keep the connector and the motor on the gear box pass through the larger hole and out where the battery sits.
- Seite 22 Attach the Front Wheels │ 6 Front Bottom View Remove all the parts from the front axle. 1. Slide a Ø10 washer onto the front axle. 2. Slide a front wheel onto the front alxe. 3. Slide a Ø10 washer onto the front axle. 4.
- Seite 23 Attach Windshield & View Mirrors│ 7 Turn the vehicle body upright. 1. Insert the tabs on the windshield into the holes on the vehicle body, push until you hear it “click” into place. 2. Insert the view mirror into the door, press until you hear it “click”...
- Seite 24 Attach the Steering Wheel │ 8 HINT: If the steering wheel of your vehicle equipped with the sound function, please follow the steps 1-4 to add the batteries (Not Included), and refer to the battery information on page 2. 1. With a screwdriver remove the screw on the battery cover located in the center of the steering wheel.
-
Seite 25: Connect The Power Supply
Connect the Power Supply │ 9 Rear Top View Red battery White vehicle connector connector White motor Red vehicle connector connector 1. Plug the red vehicle connector into Red connector on the battery. 2. Plug the vehicle connector into the motor connector on body as shown above. - Seite 26 Attach the Seat │ 10 Tabs on back of seat 1. Fit the tabs on back of the seat into the grooves on the rear of the vehicle. 2. Insert two M5x16 machine screws through the seat and into the vehicle body, and tighten them with a screwdriver.
- Seite 27 Use Your Ride-on │ 11 STYLE II ‹‹ ♫ 1. Power button: Turns the vehicle on and off. 2. Foot pedal: Applies power (speed) to the vehicle. ● To move the car, press the pedal down. ● To brake or slow down, release pressure from the pedal. 3.
-
Seite 28: Battery Disposal
Charging │ 12 WARNING! • ONLY an adult is allowed charge and recharge the battery! • This product with Charging Protection: when charging, all functions will be cut off. • The POWER SWITCH must be turned in OFF position when charging. •... -
Seite 29: Troubleshooting Guide
Troubleshooting Guide │ 13 Possible Cause Solution Problem Vehicle does not run Battery low on power Recharge battery. Thermal fuse has tripped Reset fuse, see <Fuse> Check that the battery connectors are firmly plugged Battery connector or wires into each other. If wires are loose around the motor are loose contact your distributor please. - Seite 30 Maintaining │ 14 • It is parents' responsibility to check main parts of the toy before using, Must regularly examine for potential hazard, such as the battery, charge, cable or cord, plug, screws are fastening enclosure of other parts and that in the event of such damage, the toy must not be used until that damage had been properly removed.
