HOMCOM BMW i4 Bedienungsanleitung Mit Montageanleitung

Akku-getriebenes aufsitzfahrzeug
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

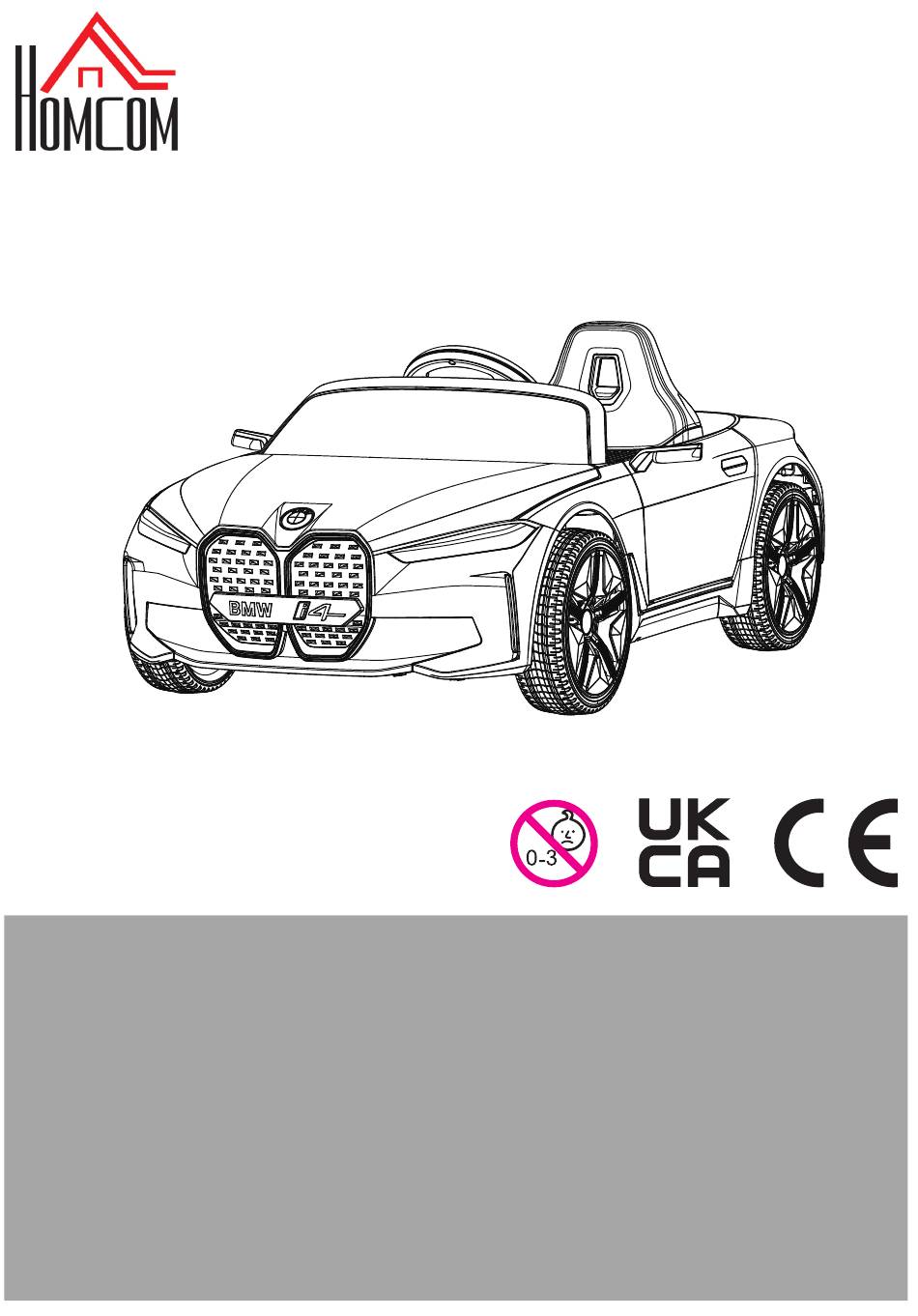

BMW i4
BATTERY POWERED RIDE-ON
IN230600445V01_UK_370-294V70
Owner's Manual
with Assembly Instructions
Styles and colo(u)rs may vary.
Made in China.
The owner's manual contains important safety information as well as assembly, use and
maintenance instructions.
The Ride-on Car must be assembled by an adult who has read and understands the
instructions in this manual.
Keep the package away from children and dispose of properly before use.
Keep this manual for future reference.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HOMCOM BMW i4

Inhaltszusammenfassung für HOMCOM BMW i4

  • Seite 31: Akku-Getriebenes Aufsitzfahrzeug

    BMW i4 AKKU-GETRIEBENES AUFSITZFAHRZEUG IN230600445V01_DE_370-294V90 Bedienungsanleitung mit Montageanleitungen Stile und Farben können variieren. In China hergestellt. Die Bedienungsanleitung enthält wichtige Sicherheitsinformationen sowie Anweisungen zur Montage, Verwendung und Wartung. Das Fahrzeug muss von einem Erwachsenen zusammengestellt werden, der die Anweisungen in dieser Anleitung gelesen und verstanden hat.

  • Seite 32: Über Ihr Neues Fahrzeug

    Befolgen Sie die Empfehlungen in diesem Handbuch, um die Sicherheit und den Betrieb Ihres Fahrzeugs und seines Fahrers zu verbessern. BMW i4 Akkubetriebenes Aufsitzfahrzeug für Kinder hergestellt von Zhejiang Jiajia Ride-On Co., Ltd. (Add: Xincang Industrial Zone, Pinghu City, Zhejiang Province, Volksrepublik China). Das BMW Logo und die BMW Wortmarke sind Marken der BMW AG und werden unter Lizenz verwendet.

  • Seite 33: Benutzerhinweis

    Benutzerhinweis │ 2 WARNUNG! •ERSTICKUNGSGEFAHR - Kleinteile. Nicht geeignet für Kinder unter 36 Monaten. Das Produkt enthält Kleinteile, halten Sie Kinder beim Zusammenbau fern. •ZUSAMMENBAU DURCH ERWACHSENE ERFORDERLICH. •Immer Schutzmaterial und Polybeutel entfernen und vor dem Zusammenbau entsorgen. •Sie sollten Schutzausrüstung tragen. Tragen Sie immer Schuhe und setzen Sie sich auf den Sitz, wenn Sie das Fahrzeug betreiben.
  • Seite 34 Teilediagramm │ 3 HINWEIS: Einige der abgebildeten Teile müssen beidseitig am Fahrzeug montiert werden. Benötigtes Montagewerkzeug: (nicht im Lieferumfang enthalten): Schraubenzieher...
  • Seite 35 Stückliste │ 4 Fahrzeugkarosserie x 1 Ø10 Unterlegscheibe x1 Rad x 4 Kontermutter x 4 Radkappe x 4 Radmitnehmer x2 Seitenspiegel x2 Windschutzscheibe x 1 Lenkrad x 1 Sitz x1 M5x35 Ø5 Mutter x 1 Maschinenschraube x1 Armaturenbrett x 1 Ø4x16 Schraube x3 Schraubenschlüssel x 1 Ladegerät x1...

  • Seite 36: Montage Der Hinterräder

    Montage der Hinterräder │ 5 Hintere Unteransicht Hintere Getriebeboxen Entfernen Sie alle Teile von der Hinterachse. 1-2. Montieren Sie den Radmitnehmer am Rad. Setzen Sie drei Ø4 x 16 Schrauben ein und ziehen Sie sie fest, um den Radmitnehmer am Rad zu befestigen. 3.

  • Seite 37: Montage Der Vorderräder

    Montage der Vorderräder │ 6 Entfernen Sie alle Teile von der Vorderachse. Montage der Vorderräder 1. Schieben Sie eine Unterlegscheibe Ø10 auf die Vorderachse. 2. Schieben Sie ein Rad auf die Vorderachse. 3. Schieben Sie eine Unterlegscheibe Ø10 auf die Vorderachse. 4.
  • Seite 38 Armaturenbrett & Lenkrad befestigen │ 7 1. Stecken Sie den Anschluss der Beleuchtung am Armaturenbrett in den Anschluss der Beleuchtung an der Fahrzeugkarosserie. Verstecken Sie die eingesteckten Anschlüsse im Loch in der Fahrzeugkarosserie. 2. Stecken Sie die Laschen am Armaturenbrett in die Löcher der Fahrzeugkarosserie und drücken Sie sie ein, bis sie hörbar „klicken“.

  • Seite 39: Befestigen Sie Das Lenkrad, Die Windschutzscheibe Und Die Seitenspiegel

    Befestigen Sie das Lenkrad, die Windschutzscheibe und die Seitenspiegel │ 8 M ontage des Lenkrads Entfernen Sie die Maschinenschraube M5x35 und die Mutter Ø5 vom Lenkrad. Fahrzeugkarosserie aufrecht stellen. 1. Platzieren Sie das Lenkrad über der Lenksäule, die aus der Mitte der Lenkradbasis herausragt.

  • Seite 40: Schließen Sie Das Netzteil An Und Befestigen Sie Den Sitz

    Schließen Sie das Netzteil an und befestigen Sie den Sitz │ 9 1. Stecken Sie den Fahrzeugsanschluss in den Anschluss am Akku. 2. Setzen Sie die Laschen der Sitzlehne in die Nuten an der Rückseite des Fahrzeugs ein. 3. Ziehen Sie die M5 x 16-Schrauben auf der Oberseite des Sitzes mit einem Schraubendreher in die Löcher im Fahrzeug ein.
  • Seite 41 Nutzung │ 10 1. Ein/Aus-Schalter: Schaltet das Fahrzeug ein und aus. 2. Fußpedal: Schaltet das Fahrzeug ein und aus: Führt dem Fahrzeug Leistung (Geschwindigkeit) zu. ● Um das Fahrzeug zu bewegen, drücken Sie das Pedal nach unten. ● Um zu bremsen oder zu verlangsamen, lassen Sie den Druck vom Pedal ab. 3.

  • Seite 42: Batterie Muss Aufgeladen Werden

    Au laden │11 WARNUNG! • NUR ein Erwachsener darf den Akku laden und aufladen! • Dieses Produkt kommt mit Ladeschutz: Beim Aufladen werden alle Funktionen abgeschaltet. • Der BETRIEBSSCHALTER muss während des Ladevorgangs auf AUS gestellt werden. •Vor dem ersten Gebrauch sollten Sie den Akku 4-6 Stunden lang aufladen. Laden Sie den Akku nicht länger als 10 Stunden auf, um eine Überhitzung des Ladegeräts zu vermeiden.

  • Seite 43: Mögliche Ursache

    Fehlerbehebung Guide │ 12 Mögliche Ursache Lösung Problem Batterie gering Batterie aufladen. Thermische Sicherung ist Neu erstellen Fuse, sehen <Fuse> ausgetrippt Fahrzeug läuft nicht Batterie-Stecker oder Drähte Überprüfen Sie, ob die Batterieanschlüsse fest ineinander sind lose gesteckt sind. Wenn die Drähte rund um den Motor locker sind, wenden Sie sich bitte an Ihren Händler.

  • Seite 44: Instandhaltung

    Instandhaltung │ 13 •Es liegt in der Verantwortung der Eltern, die Hauptteile des Spielzeugs vor dem Einsatz zu überprüfen. Muss regelmäßig auf mögliche Gefahren,wie z. B. Batterie, Aufladung, Kabel oder Kabel, Stecker, überprüfen.Schrauben dienen zum Befestigen von Gehäusen an anderen Teilen undim Fall von solchen Beschädigungen darf das Spielzeug nicht verwendetwerden, bis die Schäden ordnungsgemäß...
  • Seite 45 Model identifie 370-294V90 Input voltage AC 100-240 Input AC frequency 50/60 Output voltage DC 12 Output current Output power Average active efficiency 79.2 Efficiency at low load (10 %) 72.4 No-load power consumption 0.08 Wenn Sie Fragen haben, wenden Sie sich bitte an unser Kundendienstzentrum. Unsere Kontaktdaten stehen unten: 0049-0(40)-88307530 service@aosom.de...
