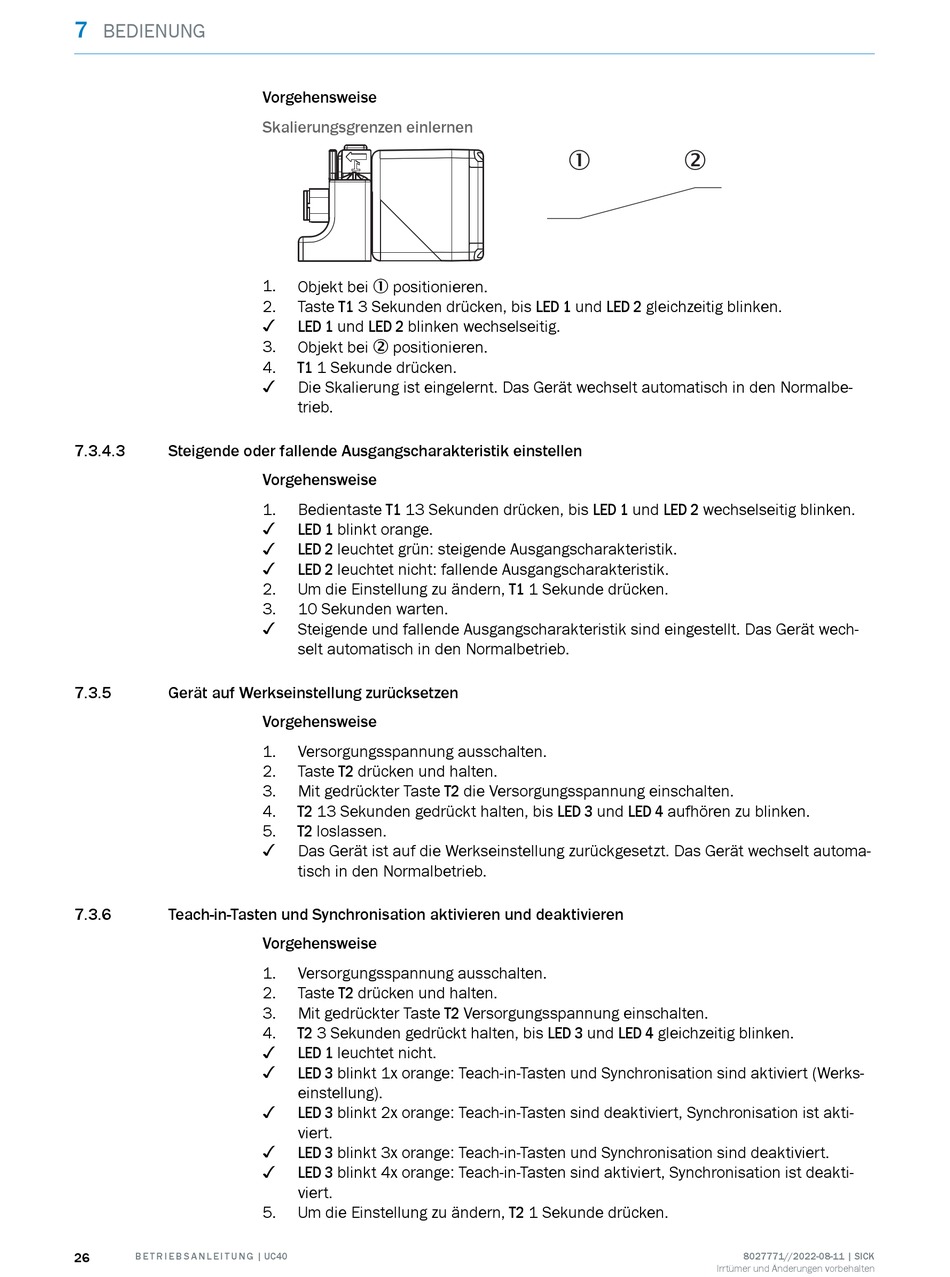

7
BEDIENUNG
7.3.4.3
Steigende oder fallende Ausgangscharakteristik einstellen
7.3.5
Gerät auf Werkseinstellung zurücksetzen
7.3.6
Teach-in-Tasten und Synchronisation aktivieren und deaktivieren
26
B E T R I E B S A N L E I T U N G | UC40
Vorgehensweise
Skalierungsgrenzen einlernen
1.
Objekt bei 1 positionieren.
2.
Taste T1 3 Sekunden drücken, bis LED 1 und LED 2 gleichzeitig blinken.
✓
LED 1 und LED 2 blinken wechselseitig.
3.
Objekt bei 2 positionieren.
4.
T1 1 Sekunde drücken.
✓
Die Skalierung ist eingelernt. Das Gerät wechselt automatisch in den Normalbe‐
trieb.
Vorgehensweise
1.
Bedientaste T1 13 Sekunden drücken, bis LED 1 und LED 2 wechselseitig blinken.
✓
LED 1 blinkt orange.
✓
LED 2 leuchtet grün: steigende Ausgangscharakteristik.
✓
LED 2 leuchtet nicht: fallende Ausgangscharakteristik.
2.
Um die Einstellung zu ändern, T1 1 Sekunde drücken.
3.
10 Sekunden warten.
✓
Steigende und fallende Ausgangscharakteristik sind eingestellt. Das Gerät wech‐
selt automatisch in den Normalbetrieb.
Vorgehensweise
1.
Versorgungsspannung ausschalten.
2.
Taste T2 drücken und halten.
3.
Mit gedrückter Taste T2 die Versorgungsspannung einschalten.
4.
T2 13 Sekunden gedrückt halten, bis LED 3 und LED 4 aufhören zu blinken.
5.
T2 loslassen.
✓
Das Gerät ist auf die Werkseinstellung zurückgesetzt. Das Gerät wechselt automa‐
tisch in den Normalbetrieb.
Vorgehensweise
1.
Versorgungsspannung ausschalten.
2.
Taste T2 drücken und halten.
3.
Mit gedrückter Taste T2 Versorgungsspannung einschalten.
4.
T2 3 Sekunden gedrückt halten, bis LED 3 und LED 4 gleichzeitig blinken.
✓
LED 1 leuchtet nicht.
✓
LED 3 blinkt 1x orange: Teach-in-Tasten und Synchronisation sind aktiviert (Werks‐
einstellung).
✓
LED 3 blinkt 2x orange: Teach-in-Tasten sind deaktiviert, Synchronisation ist akti‐
viert.
✓
LED 3 blinkt 3x orange: Teach-in-Tasten und Synchronisation sind deaktiviert.
✓
LED 3 blinkt 4x orange: Teach-in-Tasten sind aktiviert, Synchronisation ist deakti‐
viert.
5.
Um die Einstellung zu ändern, T2 1 Sekunde drücken.
1
2
8027771//2022-08-11 | SICK
Irrtümer und Änderungen vorbehalten
