Daisy Chain Aktivieren - Peak System PCAN-PCI Express FD Benutzerhandbuch

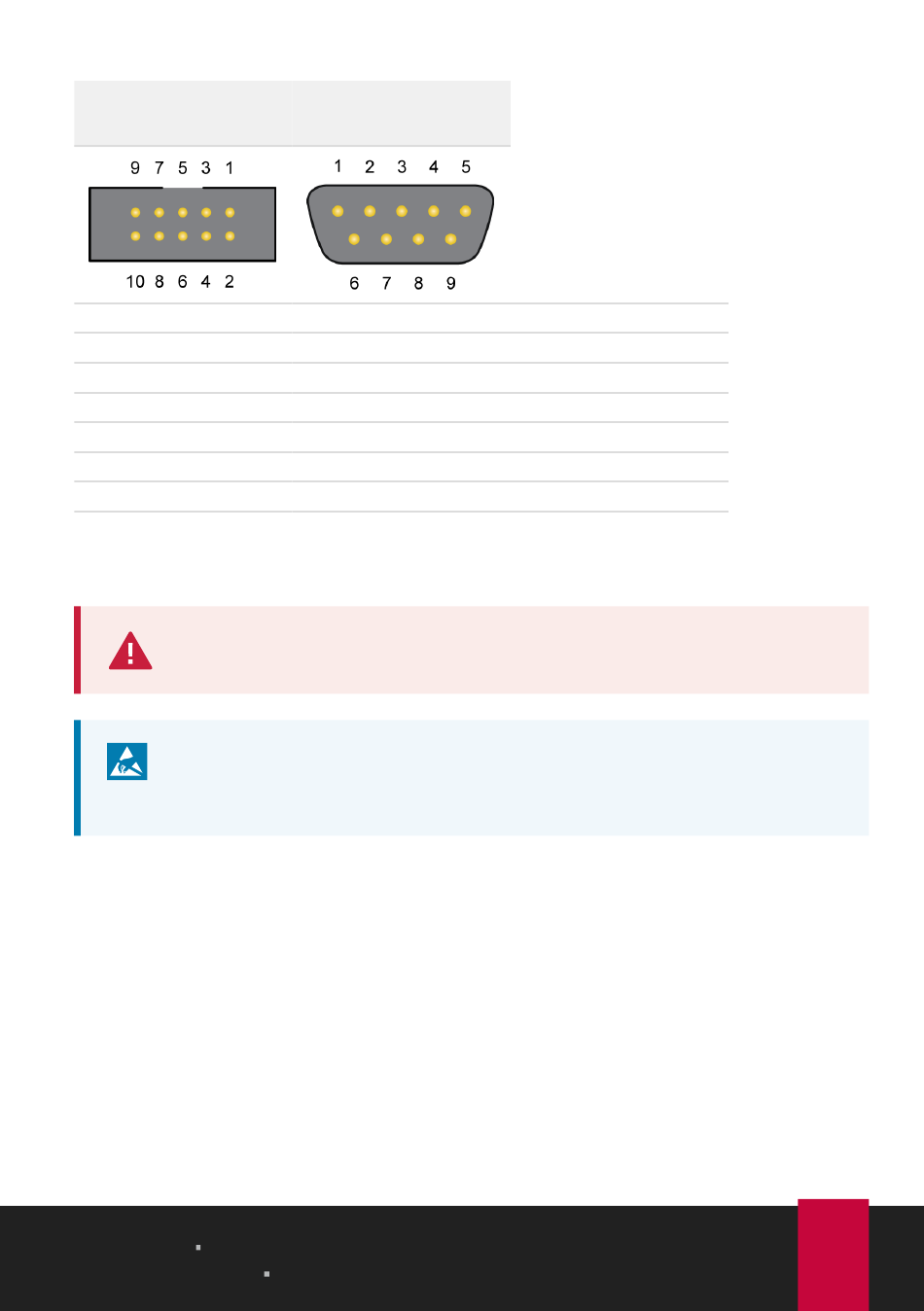

Pfostenstecker auf
Steckkarte, 10-polig
1
2
3
4
5
6
7, 8, 9, 10

2.3.2 Daisy Chain aktivieren

Kurzschlussgefahr! Das Löten am CAN-Interface darf nur durch
Fachpersonal der Elektrotechnik erfolgen.
Achtung! Elektrostatische Entladung (ESD) kann Komponenten auf der
Platine beschädigen oder zerstören. Treffen Sie Vorkehrungen zur
Vermeidung von ESD.
Setzen Sie die Lötbrücke(n) entsprechend der gewünschten Einstellungen.
Die Abbildung auf der nächsten Seite zeigt die Positionen der Lötfelder auf der
Vorderseite der Vierkanalkarte an. Die Tabelle darunter enthält die möglichen
Einstellungen.
Die Abbildung auf Seite14 zeigt die Positionen der Lötfelder auf der Rückseite der
Vierkanalkarte an. Die Tabelle darunter enthält die möglichen Einstellungen.
2 Einstellungen PCAN-PCI Express FD
Benutzerhandbuch 2.0.1
D-Sub-Stecker an
Slotblende, 9-Pin
1
6
2
7
3
8
4, 5, 9
© 2022 PEAK-System Technik GmbH
Belegung
CAN_Low Daisy Chain
CAN_GND
CAN_Low
CAN_High
CAN_GND
CAN_High Daisy Chain
Nicht belegt
12
