2.3 Daisy Chain
Nur Vierkanalkarte: Die Daisy Chain kann über Lötbrücken auf der Platine aktiviert
werden, um einen für CAN FD optimierten Anschluss an einen bestehenden CAN-Bus
herzustellen. Dadurch wird ein störungsfreier Betrieb bei höheren CAN-FD-Bitraten
möglich, weil Stichleitungen und Y-Verteilungen weitestgehend vermieden werden.

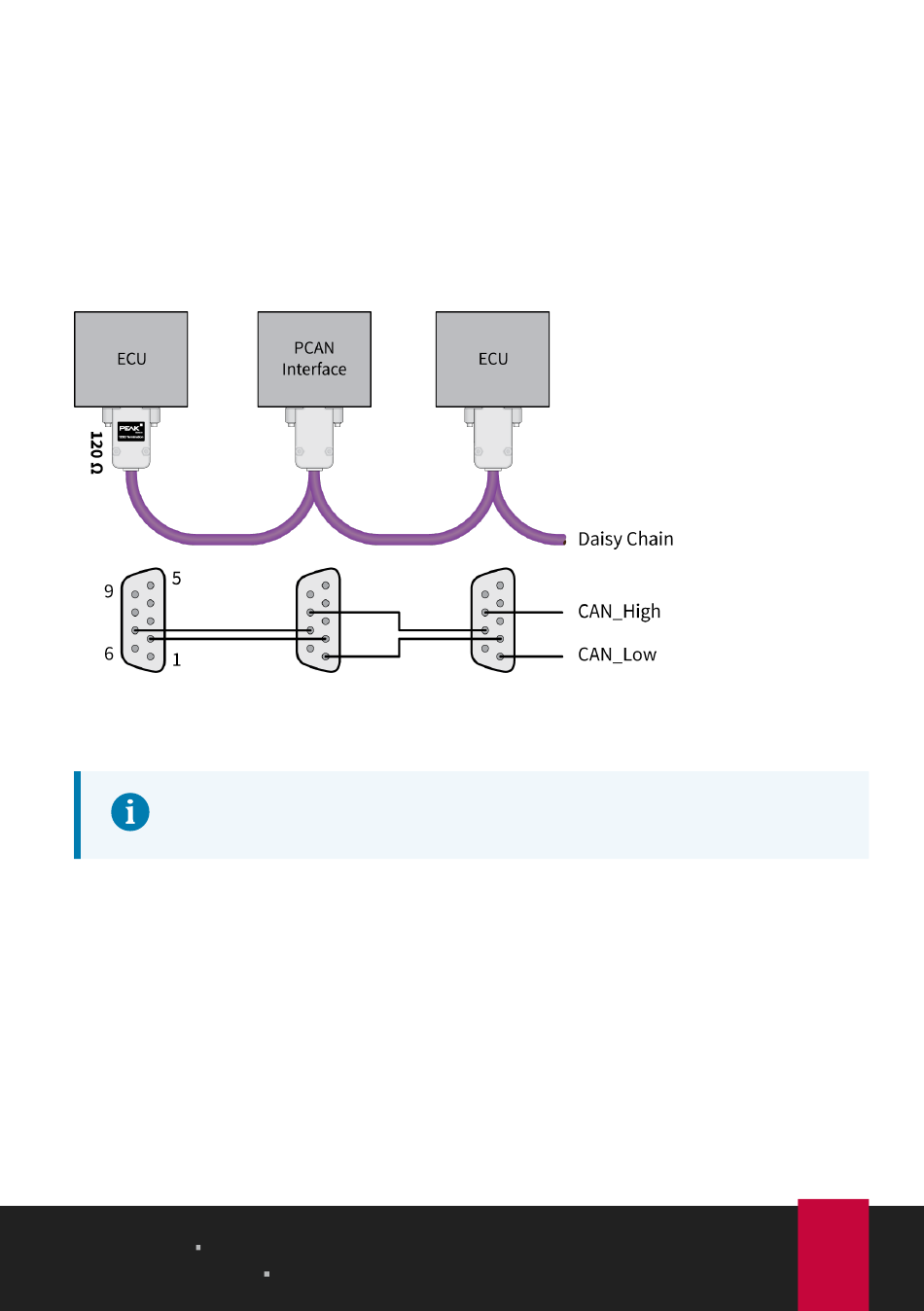

2.3.1 Verbindungsbeispiel und Belegung
Für die Verkabelung müssen die Kabel und D-Sub-Buchsen entsprechend
konfektioniert werden.
Die optionale Spannungsversorgung für externe Geräte kann nicht
gleichzeitig mit der Daisy Chain betrieben werden.
Bei Aktivierung der Daisy Chain ergibt sich folgende Pin-Belegung:
