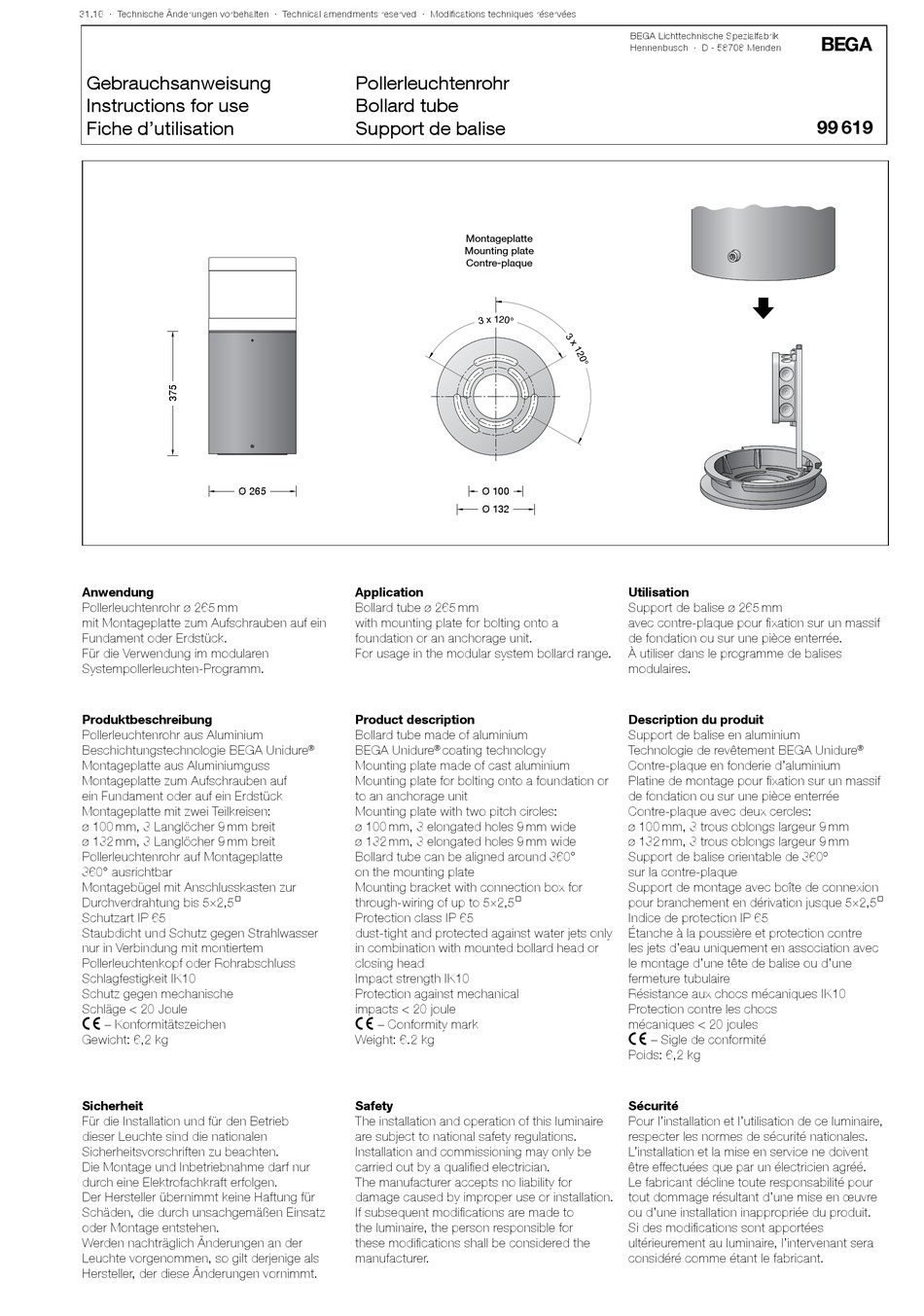

BEGA 99 619 Gebrauchsanweisung

31.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Ø 265 Ø 265
Anwendung
Pollerleuchtenrohr ø 265 mm
mit Montageplatte zum Aufschrauben auf ein
Fundament oder Erdstück.
Für die Verwendung im modularen
Systempollerleuchten-Programm.
Produktbeschreibung
Pollerleuchtenrohr aus Aluminium
Beschichtungstechnologie BEGA Unidure
Montageplatte aus Aluminiumguss
Montageplatte zum Aufschrauben auf
ein Fundament oder auf ein Erdstück
Montageplatte mit zwei Teilkreisen:
ø 100 mm, 3 Langlöcher 9 mm breit
ø 132 mm, 3 Langlöcher 9 mm breit
Pollerleuchtenrohr auf Montageplatte
360° ausrichtbar
Montagebügel mit Anschlusskasten zur
Durchverdrahtung bis 5×2,5@
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
nur in Verbindung mit montiertem
Pollerleuchtenkopf oder Rohrabschluss
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
c – Konformitätszeichen
Gewicht: 6,2 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Pollerleuchtenrohr
Bollard tube
Support de balise
Montageplatte
Mounting plate
Contre-plaque
Ø 100 Ø 100
Ø 132 Ø 132
Application
Bollard tube ø 265 mm
with mounting plate for bolting onto a
foundation or an anchorage unit.
For usage in the modular system bollard range.
Product description
Bollard tube made of aluminium
BEGA Unidure coating technology
® ®
Mounting plate made of cast aluminium
Mounting plate for bolting onto a foundation or
to an anchorage unit
Mounting plate with two pitch circles:
ø 100 mm, 3 elongated holes 9 mm wide
ø 132 mm, 3 elongated holes 9 mm wide
Bollard tube can be aligned around 360°
on the mounting plate
Mounting bracket with connection box for
through-wiring of up to 5×2,5@
Protection class IP 65
dust-tight and protected against water jets only
in combination with mounted bollard head or
closing head
Impact strength IK10
Protection against mechanical
impacts < 20 joule
c – Conformity mark
Weight: 6.2 kg
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
Utilisation
Support de balise ø 265 mm
avec contre-plaque pour fixation sur un massif
de fondation ou sur une pièce enterrée.
À utiliser dans le programme de balises
modulaires.
Description du produit
Support de balise en aluminium
Technologie de revêtement BEGA Unidure
Contre-plaque en fonderie d'aluminium
Platine de montage pour fixation sur un massif
de fondation ou sur une pièce enterrée
Contre-plaque avec deux cercles:
ø 100 mm, 3 trous oblongs largeur 9 mm
ø 132 mm, 3 trous oblongs largeur 9 mm
Support de balise orientable de 360º
sur la contre-plaque
Support de montage avec boîte de connexion
pour branchement en dérivation jusque 5×2,5@
Indice de protection IP 65
Étanche à la poussière et protection contre
les jets d'eau uniquement en association avec
le montage d'une tête de balise ou d'une
fermeture tubulaire
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
c – Sigle de conformité
Poids: 6,2 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
!
99 619
®
