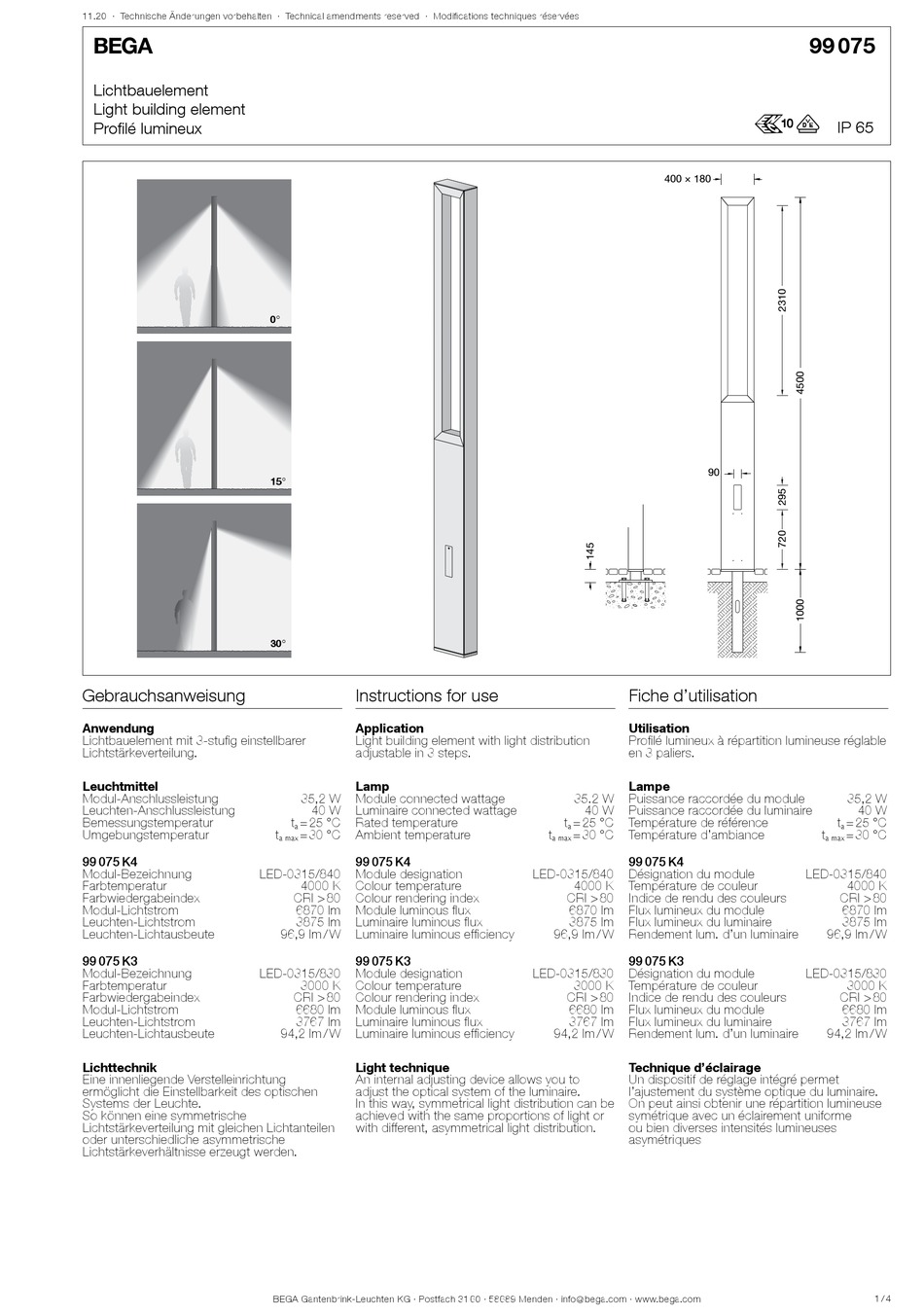

BEGA 99 075 Gebrauchsanweisung

11.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

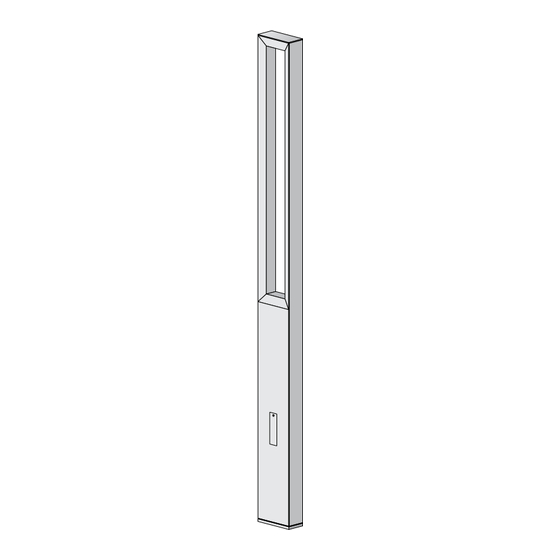

Lichtbauelement
Light building element
Profilé lumineux
Gebrauchsanweisung
Anwendung
Lichtbauelement mit 3-stufig einstellbarer
Lichtstärkeverteilung.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
99 075 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
99 075 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Lichttechnik
Eine innenliegende Verstelleinrichtung
ermöglicht die Einstellbarkeit des optischen
Systems der Leuchte.
So können eine symmetrische
Lichtstärkeverteilung mit gleichen Lichtanteilen
oder unterschiedliche asymmetrische
Lichtstärkeverhältnisse erzeugt werden.
0°
15°
30°
Instructions for use
Application
Light building element with light distribution
adjustable in 3 steps.
Lamp
35,2 W Module connected wattage
40 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 30 °C Ambient temperature
a max
99 075 K4
LED-0315/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
6870 lm Module luminous flux
3875 lm Luminaire luminous flux
96,9 lm / W Luminaire luminous efficiency
99 075 K3
LED-0315/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
6680 lm Module luminous flux
3767 lm Luminaire luminous flux
94,2 lm / W Luminaire luminous efficiency
Light technique
An internal adjusting device allows you to
adjust the optical system of the luminaire.
In this way, symmetrical light distribution can be
achieved with the same proportions of light or
with different, asymmetrical light distribution.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
400 × 180
Fiche d'utilisation
Utilisation
Profilé lumineux à répartition lumineuse réglable
en 3 paliers.
Lampe
35.2 W Puissance raccordée du module
40 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 30 °C Température d'ambiance
a max
99 075 K4
LED-0315/840 Désignation du module
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
6870 lm Flux lumineux du module
3875 lm Flux lumineux du luminaire
96,9 lm / W Rendement lum. d'un luminaire
99 075 K3
LED-0315/830 Désignation du module
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
6680 lm Flux lumineux du module
3767 lm Flux lumineux du luminaire
94,2 lm / W Rendement lum. d'un luminaire
Technique d'éclairage
Un dispositif de réglage intégré permet
l'ajustement du système optique du luminaire.
On peut ainsi obtenir une répartition lumineuse
symétrique avec un éclairement uniforme
ou bien diverses intensités lumineuses
asymétriques
99 075
r
IP 65
90
35,2 W
40 W
t = 25 °C
a
t = 30 °C
a max
LED-0315/840
4000 K
CRI > 80
6870 lm
3875 lm
96,9 lm / W
LED-0315/830
3000 K
CRI > 80
6680 lm
3767 lm
94,2 lm / W
1 / 4
