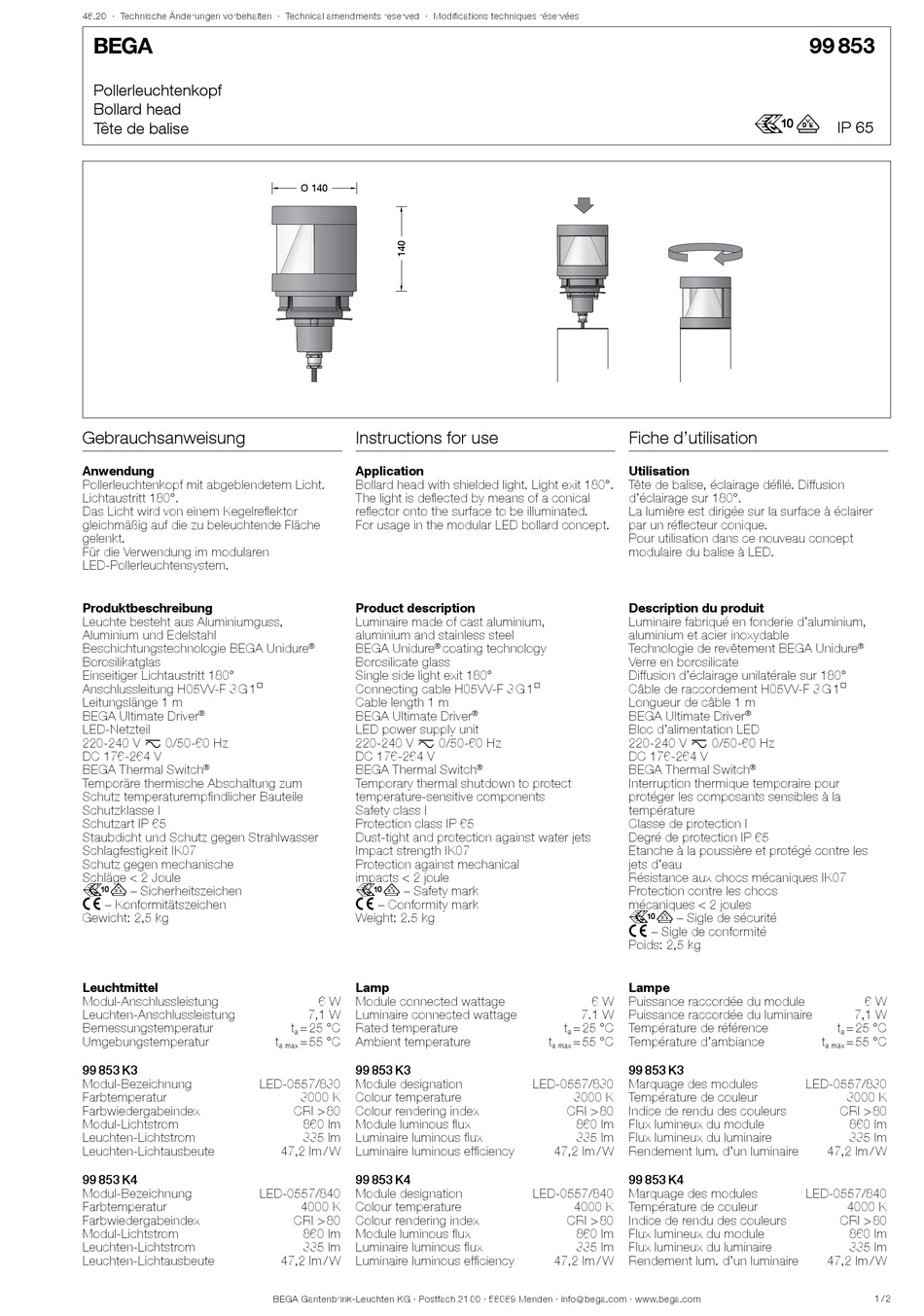

BEGA 99 853 Gebrauchsanweisung

48.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchtenkopf
Bollard head
Tête de balise
Gebrauchsanweisung
Anwendung
Pollerleuchtenkopf mit abgeblendetem Licht.
Lichtaustritt 180°.
Das Licht wird von einem Kegelreflektor
gleichmäßig auf die zu beleuchtende Fläche
gelenkt.
Für die Verwendung im modularen
LED-Pollerleuchtensystem.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Borosilikatglas
Einseitiger Lichtaustritt 180°
Anschlussleitung H05VV-F 3 G 1@
Leitungslänge 1 m
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch
®
Temporäre thermische Abschaltung zum
Schutz temperaturempfindlicher Bauteile
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,5 kg
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
99 853 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
99 853 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Ø 140 Ø 140
Instructions for use
Application
Bollard head with shielded light. Light exit 180°.
The light is deflected by means of a conical
reflector onto the surface to be illuminated.
For usage in the modular LED bollard concept.
Product description
Luminaire made of cast aluminium,
aluminium and stainless steel
BEGA Unidure
®
Borosilicate glass
Single side light exit 180°
Connecting cable H05VV-F 3 G 1@
Cable length 1 m
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch
Temporary thermal shutdown to protect
temperature-sensitive components
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
r – Safety mark
c – Conformity mark
Weight: 2.5 kg
Lamp
6 W Module connected wattage
7,1 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
99 853 K3
LED-0557/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
860 lm Module luminous flux
335 lm Luminaire luminous flux
47,2 lm / W Luminaire luminous efficiency
99 853 K4
LED-0557/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
860 lm Module luminous flux
335 lm Luminaire luminous flux
47,2 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
coating technology
®
®
®
6 W
7.1 W
t = 25 °C
a
t = 55 °C
a max
LED-0557/830
3000 K
CRI > 80
860 lm
335 lm
47,2 lm / W
LED-0557/840
4000 K
CRI > 80
860 lm
335 lm
47,2 lm / W
r
Fiche d'utilisation
Utilisation
Tête de balise, éclairage défilé. Diffusion
d'éclairage sur 180°.
La lumière est dirigée sur la surface à éclairer
par un réflecteur conique.
Pour utilisation dans ce nouveau concept
modulaire du balise à LED.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre en borosilicate
Diffusion d'éclairage unilatérale sur 180°
Câble de raccordement H05VV-F 3 G 1@
Longueur de câble 1 m
BEGA Ultimate Driver
®
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch
®
Interruption thermique temporaire pour
protéger les composants sensibles à la
température
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,5 kg
Lampe
Puissance raccordée du module
Puissance raccordée du luminaire
Température de référence
Température d'ambiance
99 853 K3
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
99 853 K4
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
99 853
IP 65
®
6 W
7,1 W
t = 25 °C
a
t = 55 °C
a max
LED-0557/830
3000 K
CRI > 80
860 lm
335 lm
47,2 lm / W
LED-0557/840
4000 K
CRI > 80
860 lm
335 lm
47,2 lm / W
1 / 2
