Schalten Sie die Stromversorgung IMMER aus und trennen Sie die Testkabel, bevor Sie
•
die Abdeckungen öffnen, um die Sicherung oder die Batterien auszutauschen.
Betreiben Sie das Messgerät NIEMALS, es sei denn, die hintere Abdeckung sowie die
•
Batterie- und Sicherungsabdeckung sind angebracht und sicher befestigt. Wenn das Gerät auf
eine Weise verwendet wird, die nicht vom Hersteller angegeben ist, kann der durch das Gerät
gebotene Schutz beeinträchtigt werden.
3. Beschreibung des Geräts
3.1 Vorder- und Rückseite
-NCV-Detektorbereich
1
LCD Bildschirm
2-
Navigations- / Menütasten
3-
MODE-Taste
4-
RANGE-Taste
5-
Drehschalter
6-
Positive (+) Sondeneingangsbuchse für A (Strom).
7-
Positive (+) Sondeneingangsbuchse für mA (Strom).
8-
C0M (-) Sondeneingangsbuchse
9-
Positive (+) Sondeneingangsbuchse für alle Eingänge außer A
10-
und mA
Wärmemodus / Lichttaste
11-
Hold / Capture-Taste
12-
1- rutschfeste Piste
Wärmebildkamera Len
2-
Len decken
3-
Arbeitslampe
4-
Laser
5-
Stützplatte
6-
Batteriefachverriegelung
7-

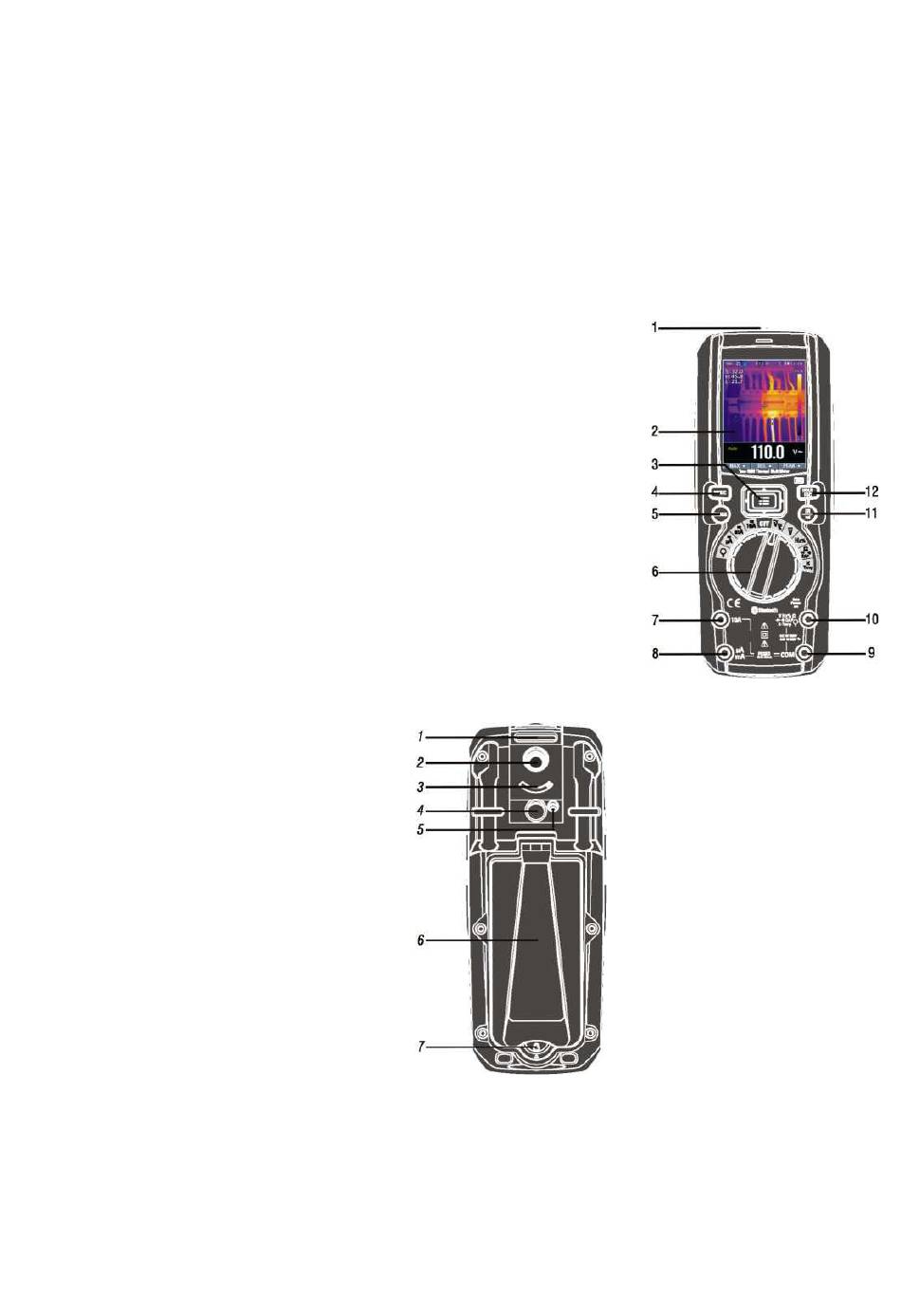

Abb. 3.2 Rückansicht
5
Abb. 3.1 Vorderansicht
