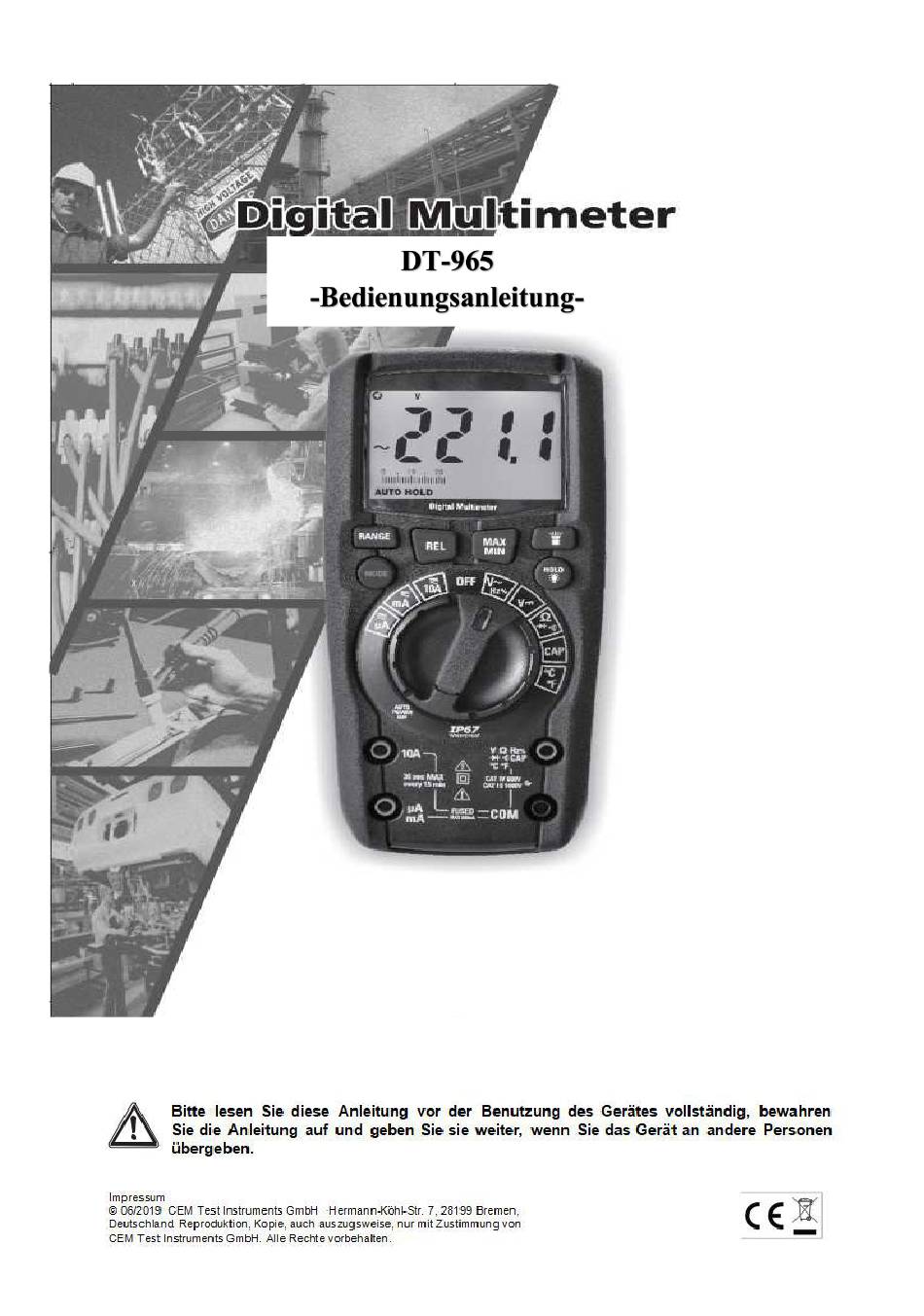

CEM DT-965 Bedienungsanleitung

Digital multimeter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CEM DT-965

Inhaltszusammenfassung für CEM DT-965

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Einleitung............................. 3 2.WARNUNGEN............................3 3. Internationale Sicherheitssymbole....................4 4.Bewertungen der Kategorie Sicherheit..................4 5.Allgemeine Spezifikationen......................6 6.Display-Symbole..........................6 7. Bedienung ............................7 7.1 AC Spannungsmessungen......................8 7-2.DC Spannungsmessungen......................8 7-3.Frequenz- und% -Duty-Cycle-Messungen................8 7-4.AC/PC Strommessungen ......................9 7-5.Widerstandsmessungen ......................10 7-6.Kontinuitätsmessungen ......................10 7-7.Diodentest ..........................

  • Seite 3: Einleitung

    Einleitung Dieses Messgerät misst AC / DC Spannung und Strom, Widerstand, Kontinuität, Kapazität, Frequenz, Einschaltzyklus, Temperatur und Diodentest. Es verfügt über ein wasserdichtes, robustes Design für den harten Einsatz. Und es bietet auch die zusätzliche Bequemlichkeit einer eingebauten LED-Taschenlampe. Dieses Messgerät ist vollständig getestet und kalibriert und wird, mit ordnungsgemäßer Anwendung, viele Jahre zuverlässigen Service bieten.

  • Seite 4: Internationale Sicherheitssymbole

    lnternationale Sicherheitssymbole Eine potenzielle Gefahr. Zeigt an, dass der Benutzer sich auf das Handbuch für wichtige Sicherheitsinformationen beziehen muss. Zeigt an, dass gefährliche Spannungen vorhanden sein können. Die Ausrüstung ist durch doppelte oder verstärkte Isolierung geschützt. Zeigt an, dass das gekennzeichnete Terminal nicht an einen Stromkreis angeschlossen werden darf, in dem die Spannung in Bezug auf den Erdboden die maximale Sicherheitsbewertung des Messgerätes übersteigt.
  • Seite 5 Eingabegrenzen Funktion Maximum Input Spannung AC oder DC 1000V AC/DC pA, mA Strom AC/DC 800mA 1000VSchnelle handelnde Sicherung 10A Strom AC or DC 10A1000V Schnelle handelnde Sicherung (maximal 30 Sekunden. Alle 15 minuteson 10A Reichweite) 600V AC/DC Widerstand, Kontinuität, Diode Test, Kapazität, Frequenz, Einschaltzyklus Temperature 600V AC/DC...

  • Seite 6: Allgemeine Spezifikationen

    5-Allgemeine Spezifikationen Isolierung Klasse 2, Doppelisolierung Gehäuse Doppelt geformt, IP67 (wasserdicht und staubdicht mit Steckern oder Testleitungen, die in Eingabehalter eingesetzt werden) Diodentest Test current 1.5mA max., open circuit voltage 2.7V typical Continuity Test Hörbares Signal, wenn der Widerstand ca. 30 oder weniger Geringe Batterieangabe Wird angezeigt.

  • Seite 7: Bedienung

    7-Bedienung RANGE-Taste Der Autorange-Modus wählt automatisch den richtigen Bereich für die durchzuführende Messung aus und ist im Allgemeinen der beste Modus für die meisten Anwendungen.Führen Sie in Messsituationen, in denen ein Bereich manuell ausgewählt werden muss, folgende Schritte aus: Drücken Sie kurz die Taste RANGE.Die Anzeige "AUTO" erscheint nicht mehr auf dem LCD-Display.

  • Seite 8: Ac Spannungsmessungen

    HOLD / Hintergrundbeleuchtung Drücken Sie kurz die HOLD-Taste, um den Messwert einzufrieren."HOLD" erscheint auf dem LCD-Display, während der Messwert eingefroren ist.Drücken Sie kurz die HOLD-Taste erneut, um HOLD zu beenden und zum normalen Betrieb zurückzukehren. Um die Hintergrundbeleuchtung einzuschalten, halten Sie die HOLD-Taste gedrückt, bis sich die Hintergrundbeleuchtung einschaltet.Um die Hintergrundbeleuchtung auszuschalten, halten Sie die HOLD-Taste gedrückt, bis sich die Hintergrundbeleuchtung ausschaltet.

  • Seite 9: 7-4.Ac/Pc Strommessungen

    7-4.AC/PC Strommessungen WARNUNG: Beachten Sie alle Sicherheitsvorkehrungen, wenn Sie an unter Spannung stehenden Stromkreisen arbeiten.Messen Sie keinen Strom in Stromkreisen, die 1000 V überschreiten.Messungen im Bereich von 10 A sollten alle 15 Minuten auf maximal 30 Sekunden begrenzt werden. 1 - Stecken Sie die schwarze Messleitung in die negative COM-Eingangsbuchse.

  • Seite 10: 7-5.Widerstandsmessungen

    7-5.Widerstandsmessungen WARNUNG: Testen Sie den Widerstand niemals * an einem unter Spannung stehenden Stromkreis. 1 -Stellen Sie den Drehschalter auf die Position Drücken Sie die MODE-Taste, bis das Symbol “Ω” auf dem LCD-Display angezeigt wird. Stecken Sie die schwarze Messleitung in die COM-Eingangsbuchse und die rote Messleitung in die Q-Eingangsbuchse.

  • Seite 11: 7-8.Kapazitätsmessungen

    an.Die Sperrspannung zeigt "OL" an.Kurzgeschlossene Geräte zeigen nahe 0 an und ein offenes Gerät zeigt in beiden Polaritäten „OL“ an. 7-8.Kapazitätsmessungen WARNUNG: Entladen Sie die Kondensatoren sicher, bevor Sie Kapazitätsmessungen durchführen. 1 -Stellen Sie den Drehschalter auf die Position Stecken Sie die schwarze Messleitung in die COM - Eingangsbuchse und die rote Messleitung in die Eingangsbuchse.

  • Seite 12: 7-10.Batteriewechsel

    7-10.Batteriewechsel WARNHINWEISE: Um Stromschläge zu vermeiden, entfernen Sie die Messleitungen vom Messgerät, bevor Sie die Batterie- / Sicherungsabdeckung entfernen. Heben Sie den Kippständer an. Lösen Sie die Kreuzschlitzschraube (n) am Batterie- / Sicherungsdeckel. Entfernen Sie die Batterie- / Sicherungsabdeckung. Ersetzen Sie die Batterien durch vier AAA-Batterien. Beachten Sie die Polarität im Batteriefach.

  • Seite 13: Spezifikationen

    8-Spezifikationen Die Genauigkeit wird bei 18 ° C bis 28 ° C (65 ° F bis 83 ° F) und weniger als 70% relativer Luftfeuchtigkeit angegeben Funktion Angebot Auflösung Genauigkeit + (% der Messwerte + Ziffern) Wechselstrom 6.000V ± (1,0% + 5 Stellen) Spannung 60.00V 10mV...

  • Seite 14: Hersteller Und Einführer

    9. Hersteller und Einführer...
