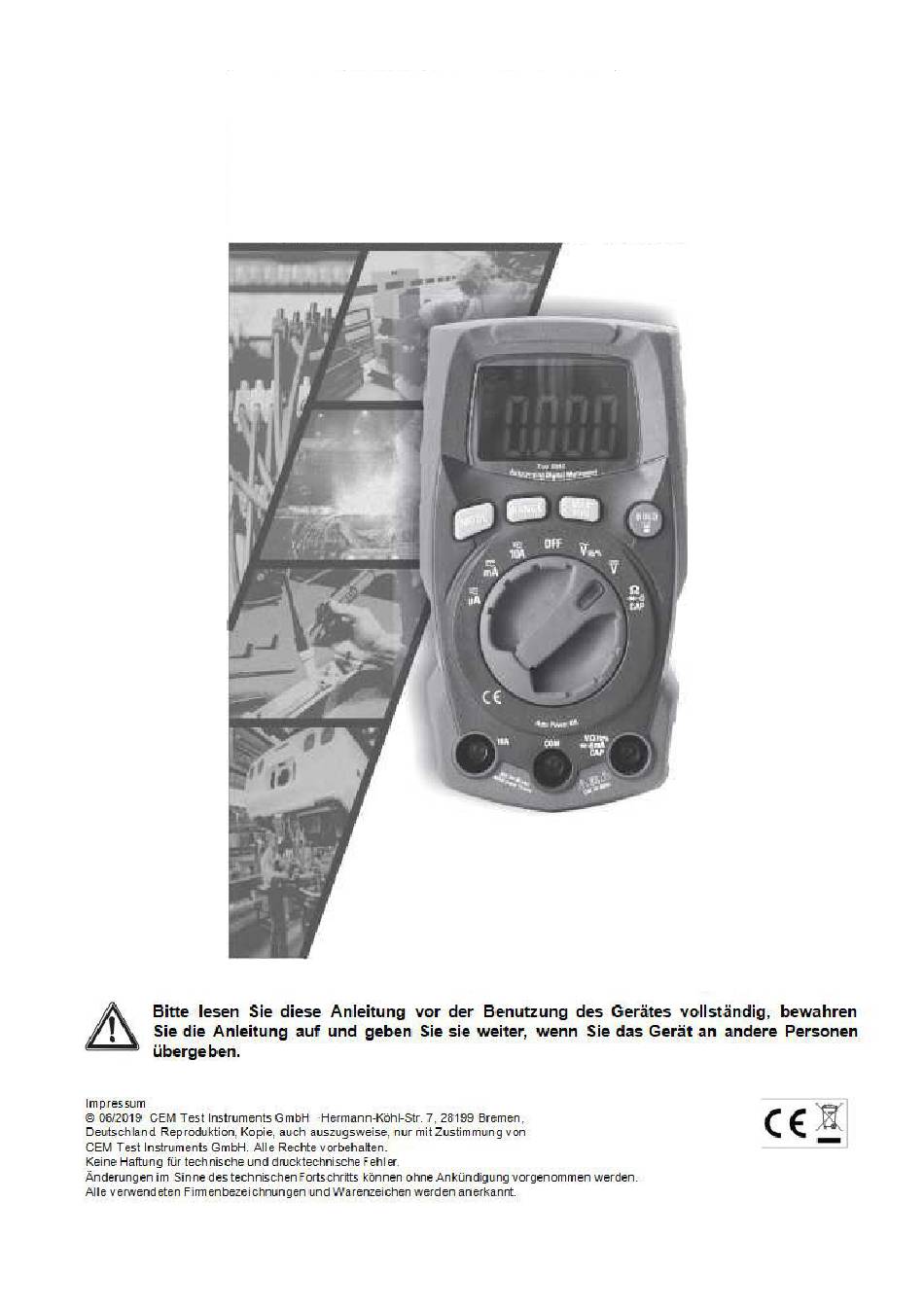

- Seite 1 True RMS Compact Digital Multimeters DT-960B -Bedienungsanleitung-...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Einleitung..............................3 2.Überspannungskategorie Pro IEC1010....................3 3.Sicherheitsanweisungen......................... 4 4.Steuerung und Bescheibung........................5 5.Symbole und Bedienungen........................5 6.AUTORANGING/MANUAL RANGE .......................5 7.Wartung..............................10 8.Spezifikationen............................11 9. Hersteller und Einführer........................15... -
Seite 3: Einleitung
Einleitung Dieses Messgerät misst AC / DC Spannung, AC / Gleichstrom, Widerstand, Kapazität, Frequenz (elektrisch), Diode Test und Kontinuität. Es verfügt über ein wasserdichtes, robustes Design für den harten Einsatz. Richtige Verwendung einer Und die Pflege dieses Messgerätes wird viele Jahre zuverlässigen Service bieten. -
Seite 4: Sicherheitsanweisungen
ÜBERSPANNUNGSKATEGORIE IV Geräte der Überspannungskategorie IV dienen zur Verwendung am Ursprung der Anlage. Anmerkung - Beispiele sind Stromzähler und primäre Überstromschutzgeräte. Sicherheitsanweisungen Dieses Messgerät wurde für den sicheren Einsatz konzipiert, muss aber mit Vorsicht betrieben werden. Die unten aufgeführten Regeln müssen sorgfältig eingehalten werden, um einen sicheren Betrieb zu gewährleisten.. -
Seite 5: Steuerung Und Bescheibung
4. Steuerung und Bescheibung Batterieabdeckung 4.000 Anzahl LCD-Negativitätsanzeige Bereich Taste Max / min Taste Modus Taste “Halten" und "Taschenlampe" Taste Funktionsschalter COM-Eingangsbuchse 10A Eingangsbuchsen Positiv, mA, µA Eingabebuchse Notiz: Kippständer und Batteriefach sind auf der Rückseite der Einheit. 5. Symbole und Bedienungen Automatische Abschaltung Kontinuität Diodentest... -
Seite 6: Bedienung
Bedienung WARNUNG: Stromausfall. Hochspannungskreisläufe, Boti AC und DC, sind sehr gefährlich und sollten mit großer Sorgfalt gemessen werden. Schalten Sie den Funktionsschalter immer in die Ausgangsposition ein, wenn der Zähler nicht in Betrieb ist. Wenn während einer Messung "OL" in der Anzeige angezeigt werden, überschreitet der Wert den von Ihnen gewählten Bereich. - Seite 7 Gleichstrommessungen Vorsicht: Keine Strommessungen von 20A länger als 30 Sekunden durchführen. Über 30 Sekunden kann der Zähler und/ oder die Testleitungen beschädigt werden. Legen Sie den Bananenstecker der schwarzen Testsonde in die negative COM-Buchse. Für Strommessungen bis zu 6000µA DC setzen Sie den Funktionsschalter auf die gelbe µA-Position und stecken den roten Testbleibanenstecker in die µA / mA Buchse ein.
-
Seite 8: Widerstandsmessung
Widerstandsmessung WARNUNG: Um einen elektrischen Schock zu vermeiden, trennen Sie die Energie an das Gerät unter Test und entladen alle Kondensatoren, bevor Sie irgendwelche Widerstandsmessungen durchführen. Entfernen Sie die Batterien und ziehen Sie die Leitungskabel ab. Stellen Sie den Funktionsschalter auf die grüne Position. -
Seite 9: Autoranging/Manual Range
Messung der Kapazität WARNUNG:Um elektrischen Schock zu vermeiden, trennen Sie die Energie an das Gerät, das getestet wird, und entladen alle Kondensatoren, bevor Sie irgendwelche Kapazitätsmessungen durchführen. Entfernen Sie die Batterien und ziehen Sie die Leitungskabel ab. Stellen Sie den Drehfunktion Schalter auf die grüne Position. -
Seite 10: Automatische Abschaltung
RÜCKBELEUCHTUNG ANZEIGEN Positive Anzeige und Hintergrundbeleuchtung eingeschaltet, wenn die Einheit eingeschaltet ist. MODE Die Auswahl doppelter gemessener Funktionen, die auf dem Display vorhanden sind, ist möglich. Insbesondere ist dieser Schlüssel in Position, um unter Widerstandstest, Diodentest wählen , Kontinuität Test und Kapazitanztest zu wählen, und in der aktuellen Position zwischen Wechselstrom- oder Gleichstrommessungen zu wählen. - Seite 11 Installation der Batterie WARNUNG: Um elektrischen Schock zu vermeiden, trennen Sie die Testleitungen von jeder Spannungsquelle, bevor Sie die Batterieabdeckung entfernen. Schalten Sie den Strom aus und trennen Sie die Testleitungen vom Messgerät.. öffnen Sie die hintere Batterieabdeckung, indem Sie die Schraube mit einem Phillips Schraubenzieher entfernen.
-
Seite 12: Spezifikationen
Spezifikationen Funktion Reichweite Auflösung Genauigkeit Gleichspannung 400mV 0.1 mV ±(1.0% des Lesens + 5Ziffern) ±(1.0%des Lesens + 3Ziffern) 0.001V 0.01V 400V 0.1V 600V Wechselspannung 50Hz to 60Hz ±(1.2%des Lesens + 3 Ziffern) 0.001V 0.01V 400V 0.1V 600V Alle Wechselspannungsbereiche werden von 5% des Bereichs auf 100% des Bereichs angegeben. Gleichstrom 400pA 0.1pA... -
Seite 13: Funktion
Funktion Reichweite Auflösung Genauigkeit Widerstand ±(1.5%des Lesens + 5 Ziffern) 400Ω 0.1kΩ 4kΩ 0.001 kΩ 40kΩ 0.01kΩ 400kΩ 0.1kΩ 4MΩ 0.001 MΩ 40MΩ 0.01 MΩ ±(2.5%des Lesens + 20 Ziffern) Kapazität 40nF 0.01 nF ±(4.5%des Lesens +10 Ziffern) 400nF 0.1 nF ±(3.0%des Lesens + 5 Ziffern) 4µF 0.001µF... - Seite 14 Luftfeuchtigkeit <80% Betriebshöhe 7000ft. (2000 Meter) Maximum. Gewicht 0,753lb (342g) (enthält Holster). Ausmaß (182 x 82 x 59mm) (enthält Holster) Sicherheit Dieses Messgerät ist für den Ursprung der Installation bestimmt und gegen die Benutzer durch Doppelisolierung per EN61010-1 und IEC61010-1 2. Auflage (2001) auf Kategorie III 600V und Kategorie II1000V geschützt;...
-
Seite 15: Hersteller Und Einführer
Hersteller und Einführer Rev.151016...
