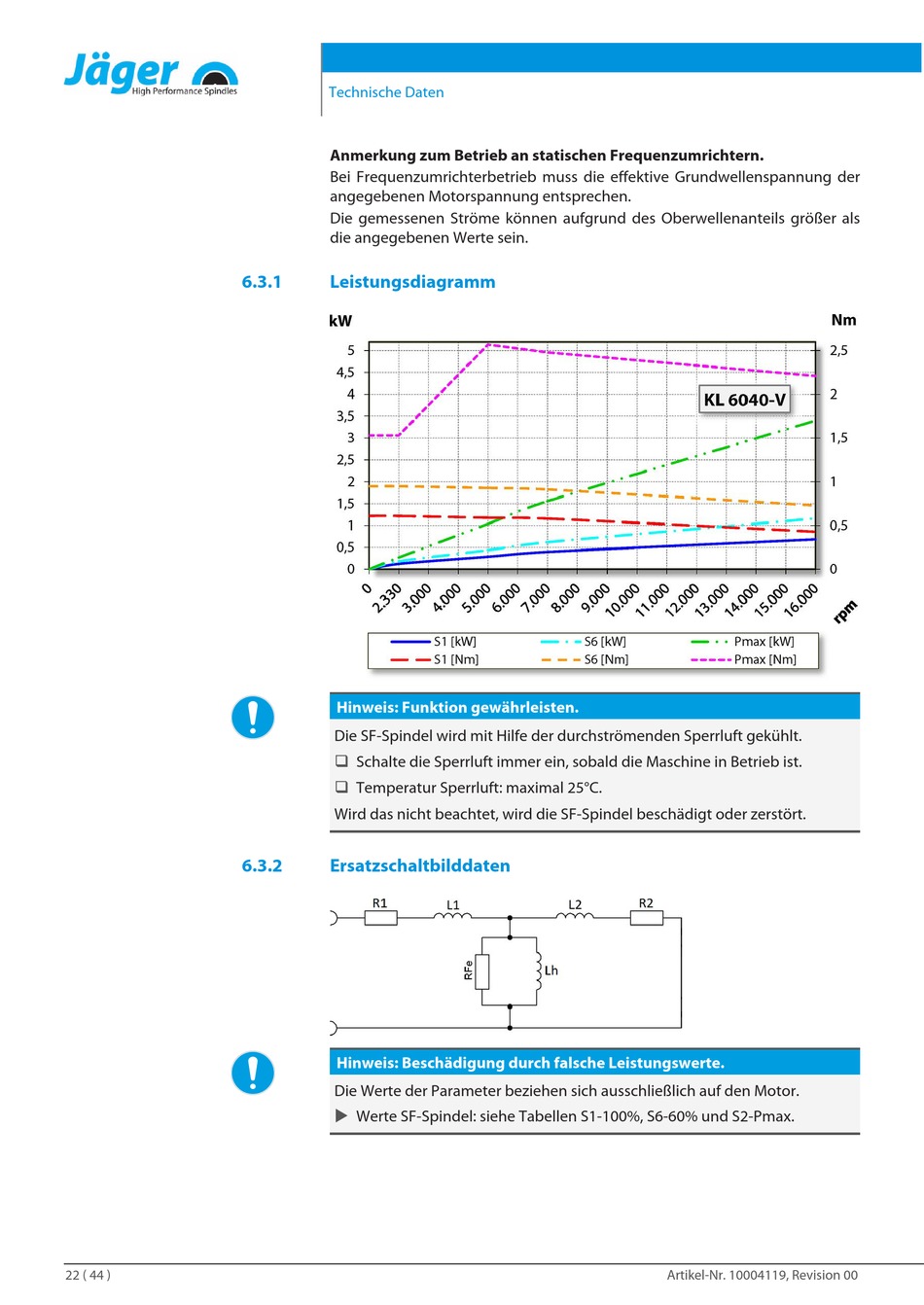

22 ( 44 )
Technische Daten
Anmerkung zum Betrieb an statischen Frequenzumrichtern.
Bei Frequenzumrichterbetrieb muss die effektive Grundwellenspannung der
angegebenen Motorspannung entsprechen.
Die gemessenen Ströme können aufgrund des Oberwellenanteils größer als
die angegebenen Werte sein.
6.3.1
Leistungsdiagramm
Hinweis: Funktion gewährleisten.
Die SF‑Spindel wird mit Hilfe der durchströmenden Sperrluft gekühlt.
q
Schalte die Sperrluft immer ein, sobald die Maschine in Betrieb ist.
q
Temperatur Sperrluft: maximal 25°C.
Wird das nicht beachtet, wird die SF-Spindel beschädigt oder zerstört.
6.3.2
Ersatzschaltbilddaten
Hinweis: Beschädigung durch falsche Leistungswerte.
Die Werte der Parameter beziehen sich ausschließlich auf den Motor.
u
Werte SF-Spindel: siehe Tabellen S1-100%, S6-60% und S2-Pmax.
Artikel-Nr. 10004119, Revision 00
