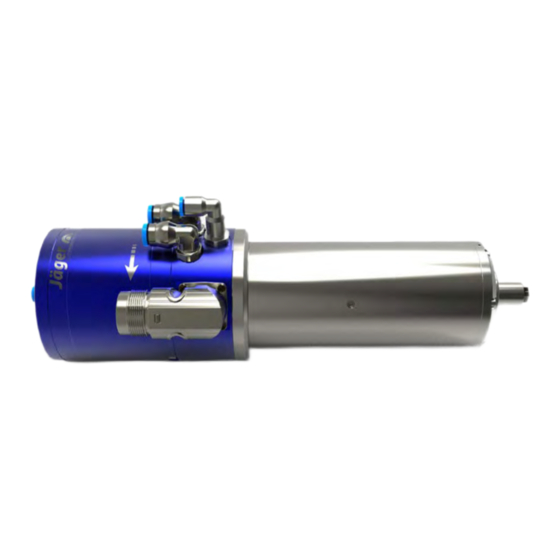

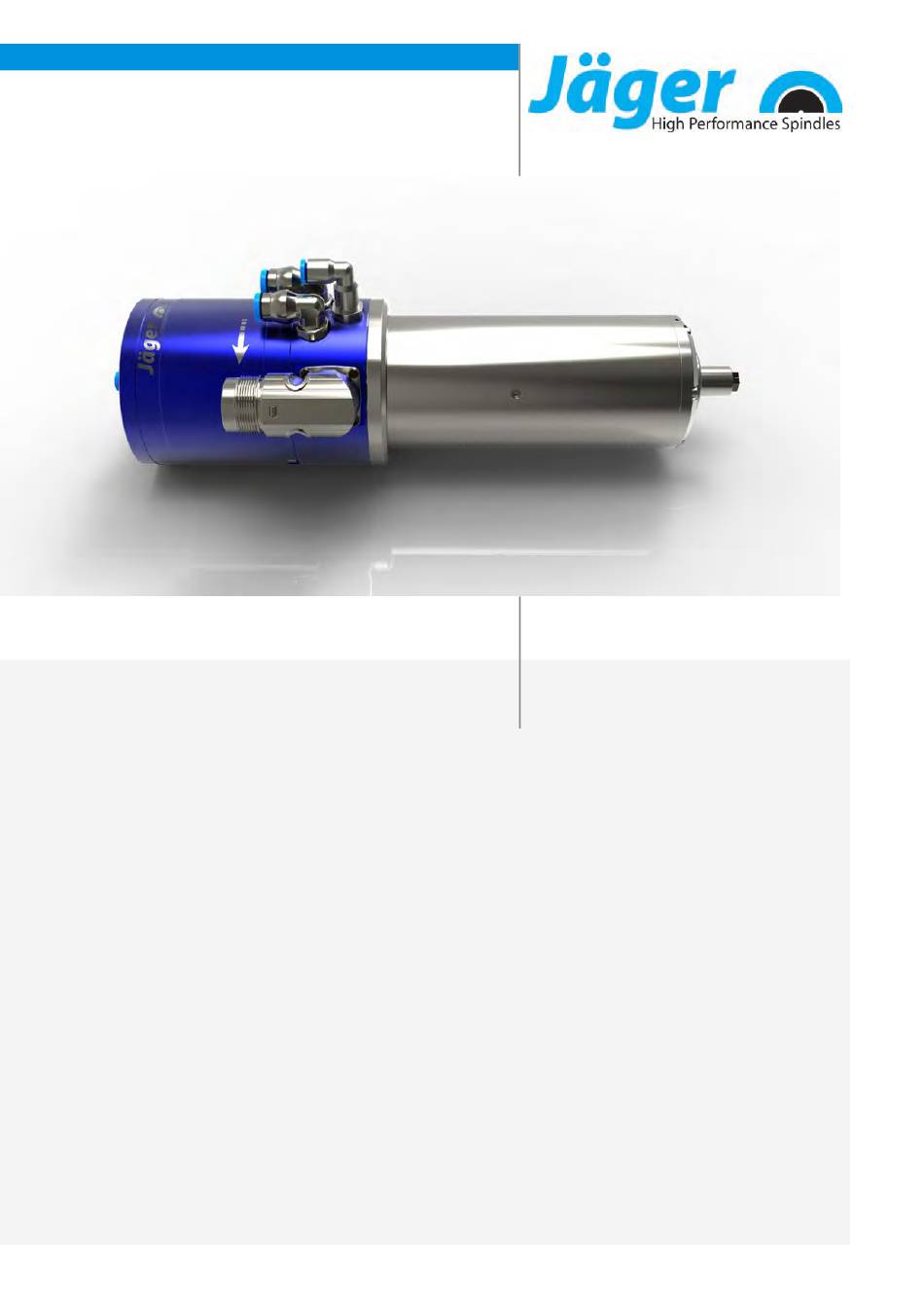

- Seite 1 Handbuch Z62-D452.93 S3 Schnellfrequenzspindel Pneumatischer Direktwechsel...
- Seite 2 Kennzeichnung der SF-Spindel Spindeltyp Artikel-Nr. Serien-Nr. Spindeltyp Artikel-Nr..Serien-Nr. Pmax S6-60% S1-100% Nenndrehzahl Leistungsdaten Da wir unsere SF-Spindeln stets auf dem neusten Stand der technischen Ent- wicklung halten, behalten wir uns technische Änderungen und Abweichun- gen gegenüber der im Handbuch beschriebenen Ausführung vor. Die Texte dieses Handbuchs wurden mit größter Sorgfalt erarbeitet.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Original-Handbuch Kühlwasser ................ 23 Vorabinformation 5 8.3.1 Qualität des Kühlwassers........ 23 Zweck des Handbuches............. 5 8.3.2 Kühlung einstellen .......... 23 Erläuterung der Symbole .......... 5 Druckluft................. 24 Transport und Verpackung 6 8.4.1 Luftreinheitsklassen (ISO 8573-1) .... 24 Lieferumfang der SF-Spindel........... 6 8.4.2 Sperrluft einstellen.......... 24 2.1.1 Optionales Zubehör.......... 6 8.4.3 Einstellwerte............ 25... - Seite 4 Inhaltsverzeichnis: 4 ( 40 ) Artikel-Nr. 10304048-02, Revision 01...
-
Seite 5: Vorabinformation
Vorabinformation Vorabinformation Die Schnellfrequenzspindel (SF-Spindel) ist ein hochwertiges Präzisionswerk- zeug für die Hochgeschwindigkeitsbearbeitung. Zweck des Handbuches Das Handbuch ist ein wichtiger Bestandteil der SF-Spindel. Ü Bewahre das Handbuch sorgfältig auf. Ü Stelle das Handbuch allen mit der SF-Spindel betrauten Personen zur Ver- fügung. -
Seite 6: Transport Und Verpackung
Transport und Verpackung Transport und Verpackung Hinweis: Funktion gewährleisten Setze beim Transport der SF-Spindel immer einen passenden Schaft in die Spannzange ein. Vermeide beim Transport starke Erschütterungen oder Stöße, da diese die Ku- gellager der SF-Spindel beschädigen könnten. Musterabbildung: Schaft Ü... -
Seite 7: Verpackung Der Sf-Spindel
Bestimmungsgemäße Verwendung Verpackung der SF-Spindel Alle Materialien der Transportverpackung können in einer entsprechenden Entsorgungsanlage recycelt werden Bestimmungsgemäße Verwendung Die SF-Spindel ist im Sinne der Maschinenrichtlinie eine „unvollständige Ma- schine“ und kann allein für sich genommen keine Funktion erfüllen. Die SF- Spindel kann nur zusammen mit einer Werkzeugmaschine und einem Fre- quenzumformer betrieben werden. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Die Schnellfrequenzspindel wurde nach anerkannten Regeln der Technik ge- baut und ist betriebssicher. Von der SF-Spindel können aber Gefahren ausgehen, wenn sie: Von unausgebildetem Personal eingebaut wird. Unsachgemäß eingesetzt wird. Nicht bestimmungsgemäß eingesetzt wird. Die Schnellfrequenzspindel darf nur von Fachpersonal eingebaut, in Betrieb genommen und gewartet werden. -
Seite 9: Sicherheitsbewusstes Arbeiten
Sicherheitshinweise Sicherheitsbewusstes Arbeiten Beachte alle im Handbuch aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung (UVV) sowie die vorhande- nen innerbetrieblichen Arbeits-, Betriebs- und Sicherheitsvorschriften. GEFAHR: Durch weggeschleuderte Teile. Nicht ordnungsgemäß eingespanntes Werkzeug wird, durch die bei der Be- arbeitung entstehenden Fliehkräfte, weggeschleudert. -
Seite 10: Stillsetzen Der Sf Spindel
Sicherheitshinweise Der Schneidendurchmesser des Werkzeuges (X) darf nicht größer sein als der maximale Spannbereich (Y). Ü Spanne das Werkzeug immer so kurz wie möglich ein. Ü Halte das Maß (Z) klein. Ä (Y) Siehe Kapitel: Technische Daten 14]. Stillsetzen der SF Spindel Um die Schnellfrequenzspindel für Installations- und Wartungsarbeiten außer Betrieb zu setzen, gehe wie folgt vor: Ü... -
Seite 11: Technische Beschreibung Anschlüsse Der Sf-Spindel
Technische Beschreibung Technische Beschreibung Anschlüsse der SF-Spindel Elektrischer Anschluss Kühlwasser G 1/8“ Sperrluft G 1/8“ Blasluft durch die Spannzange beim Werkzeugwechsel G 1/8“ Pneumatik für Werkzeugwechsel G 1/8“ Entlüftung Zylinder Artikel-Nr. 10304048-02, Revision 01 11 ( 40 ) -
Seite 12: Elektrischer Anschluss
Technische Beschreibung Elektrischer Anschluss Die SF-Spindel darf nur mit einem Frequenzumrichter (FU) betrieben werden. Ü Prüfe, ob Strom-, Spannungs- und Frequenzdaten der SF-Spindel mit den Ausgangsdaten des FU übereinstimmen. Ü Verwende eine möglichst kurze Motorzuleitung. Ü Stelle die Drehzahl der SF-Spindel mit Hilfe des FU ein. Ü... -
Seite 13: Sperrluft
Technische Beschreibung Sperrluft Für die Vorgabe der Luftquali- Die Sperrluft verhindert, dass Fremdkörper wie Späne und Flüssigkeiten (z.B. tät siehe Kapitel „Luftrein- Emulsionen) in die SF-Spindel eindringen. heitsklassen (ISO 8573-1) Ü Überprüfe, dass vorn zwischen dem Gehäuse und den drehenden Teilen 24]“. - Seite 14 Technische Daten Technische Daten Lager Hybridkugellager (Stück) Lebensdauer-Fettschmierung wartungsfrei Leistungswerte Pmax./5s S6-60% S1-100% Flüssigkeitsgekühlt Nennleistung [kW] Drehmoment 0,47 0,53 0,68 [Nm] Spannung Strom 15,9 12,9 Motordaten 3-phasiger Asynchronantrieb Motortechnologie (bürsten- und sensorlos) Frequenz 867 HZ Motorpolzahl (Paare) Nenndrehzahl 52.000 rpm Beschleunigungs- /Bremswert 10 000 rpm Pro Sekunde...
-
Seite 15: Technische Daten Abmessungen
Technische Daten Abmessungen (*) = Spannbereich Artikel-Nr. 10304048-02, Revision 01 15 ( 40 ) -
Seite 16: Motordaten
Technische Daten Motordaten Die Leistungen (S1, S6, S2) gel- Spindel Kennlinie 3703 ten für sinusförmige Ströme Motortechnologie AC-Motor und sinusförmige Spannun- gen. Motortyp ACM 48/30/45-2E Die Leistungswerte der SF- Nennleistung 2,3 kW Spindel hängen vom einge- setzten FU ab und können von Nenndrehzahl 52.000 rpm den angegebenen Werten ab-... -
Seite 17: Leistungsdiagramm
Technische Daten Gemessene Werte: S2-Pmax./5s Nenndrehzahl 5 000 10 000 20 000 30 000 40 000 50 000 52 000 Drehzahl 3 503 8 046 17 972 27 995 38 017 48 040 50 049 Frequenz Nennleistung 0,177 0,574 1,217 1,867 2,52 3,167... -
Seite 18: Parameter
Technische Daten Hinweis: Beschädigung durch falsche Leistungswerte. Die Werte der Parameter beziehen sich ausschließlich auf den Motor. Werte SF-Spindel: siehe Tabellen S1-100%, S6-60% und S2-Pmax. Parameter* Bedeutung Wert Einheit p0304 Bemessungsspannung 167,4 Vrms p0305 Bemessungsstrom 11,7 Arms p0307 Bemessungsleistung 2,252 p0308 Bemessungsleistungsfaktor 0,79... -
Seite 19: Schaltplan
Technische Daten Schaltplan Hinweis: Nicht die werksseitige Belegung ändern. Jede Veränderung kann Überspannungen an den elektrischen Bauteilen (z. B. PTC, Feldplatte) verursachen. 0,75mm² GNYE siehe Tabelle/ see chart Stator siehe Tabelle/ see chart siehe Tabelle/ see chart siehe Tabelle/ see chart PTC oder siehe Tabelle/ see chart Kundenseite... -
Seite 20: Motorschutz Ptc 130° C
Technische Daten Motorschutz PTC 130° C Kaltleiter mit Schutzisolierung Kennlinien der Nennansprechtemperaturen 90 °C bis 160 °C nach DIN VDE V 0898-1-401. Technische Daten M135 = 0 … 40° C) V Max. Betriebsspannung 30 V – 25 K…T + 15 K) V ... -
Seite 21: Betriebsort
Betriebsort Betriebsort GEFAHR: Durch weggeschleuderte Teile. Wird die SF-Spindel falsch befestigt, kann sie sich bei Betrieb lösen und durch die entstehenden Kräfte weggeschleudert werden. Spanne die SF-Spindel fest ein. WARNUNG: Verletzungsgefahr durch weggeschleuderte Teile. Die SF-Spindel arbeitet mit hohen Drehzahlen, durch die Späne mit großer Wucht weggeschleudert werden. -
Seite 22: Installation
Installation Installation Vor der Installation: Ü Überprüfe die SF-Spindel auf Vollständigkeit und auf Schäden. Falls die SF-Spindel länger eingelagert wurde: Ü Führe alle im Kapitel Inbetriebnahme nach Lagerung aufgeführten Schritte aus. SF-Spindel installieren Führe folgende Schritte der Reihenfolge nach aus, um die SF-Spindel zu instal- lieren: Ü... -
Seite 23: Durchmesser Medienzuleitung
Installation Durchmesser Medienzuleitung Ü Entnimm die Nennweite der Medienzuleitungen folgender Tabelle: Medium Druckluft 2,8 mm “ 4 mm “ Druckluft 4 mm “ 6 mm “ Druckluft 6 mm “ 8 mm “ Kühlwasser 5,5 mm “ 8 mm “ Kühlwasser 7 mm “... -
Seite 24: Druckluft
Installation Druckluft 8.4.1 Luftreinheitsklassen (ISO 8573-1) Klasse 3 Feste Verunreinigungen Filtergrad besser 5 µm für Feststoffe Klasse 4 Wassergehalt max. Drucktaupunkt +3 °C Klasse 3 Gesamtölgehalt max. Ölgehalt 1 mg/m 8.4.2 Sperrluft einstellen Für die Vorgabe der Luftquali- Der Einstellwert für die Sperrluft ist von Schlauchdurchmesser und Schlauch- tät siehe Kapitel „Luftrein- länge abhängig. -
Seite 25: Einstellwerte
Installation 8.4.3 Einstellwerte Für die Vorgabe der Luftquali- Ü Halte folgende Werte ein: tät siehe Kapitel „Luftrein- Pneumatik für Werkzeugwechsel 6 bar heitsklassen (ISO 8573-1) 24]“. Artikel-Nr. 10304048-02, Revision 01 25 ( 40 ) -
Seite 26: Inbetriebnahme
Inbetriebnahme Inbetriebnahme GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. Beachte die maximale Drehzahl für das gewählte Werkzeug. Beachte die maximale Drehzahl der SF-Spindel. Die max. zulässige Drehzahl der SF-Spindel für Inbetriebnahme / Bearbei- tung ist immer die niedrigste angegebene Drehzahl. -
Seite 27: Täglicher Start
Inbetriebnahme Täglicher Start Gehe wie folgt vor, um die Fettschmierung der Lagerung vorzuwärmen und zu schonen: Ü Betreibe die SF-Spindel bei gespanntem Werkzeug (ohne Bearbeitung). Ä Ca. 2 Minuten. Ä Mit maximal 50 % der maximal zulässigen Drehzahl. (Siehe Kapitel Inbetriebnahme 26]) Die SF-Spindel erreicht dadurch ihre Betriebstemperatur. -
Seite 28: Werkzeugwechsel
Werkzeugwechsel Werkzeugwechsel ACHTUNG: Einzugsgefahr durch drehende Welle. Falls sich die Welle noch dreht, können die Finger und die Hand eingezogen und gequetscht werden. Werkzeug nur wechseln, wenn die Welle stillsteht. Hinweis: Funktion gewährleisten. Betreibe die SF Spindel nie ohne einen eingespannten Werkzeugschaft. Ohne eingespannten Werkzeugschaft wird: Das Spannsystem durch die Fliehkräfte beschädigt. -
Seite 29: Spannzange Wechseln
Werkzeugwechsel 10.2.1 Spannzange wechseln Um die Spannzange zu wechseln, gehe wie folgt vor: Ü Schalte die Druckluft für den Werkzeugwechsel ein. Ü Entnimm das Werkzeug. Hinweis: Funktion gewährleisten. Schließe die Spannzange nie ohne einen eingespannten Werkzeugschaft. Ohne eingespannten Werkzeugschaft wird: Das Spannsystem beschädigt. -
Seite 30: Werkzeugwechselstation (Optionales Zubehör)
Werkzeugwechsel 10.3 Werkzeugwechselstation (Optionales Zubehör) Beim Werkzeugwechsel fährt die SF-Spindel mit dem eingespannten Werk- zeug in die Wechselstation. Ü Beachte folgende Werte bei der Herstellung der Wechselstation, um den Auswurfhub (X) auszugleichen: Federnd gelagert X = 2 - 5 mm Federkraft 40 - 80 N Musterabbildung: Auswurfhub... -
Seite 31: Werkzeuge Zur Hsc-Bearbeitung
Werkzeuge zur HSC-Bearbeitung Werkzeuge zur HSC-Bearbeitung GEFAHR: Durch weggeschleuderte Teile. Bei falscher Drehrichtung wird bei Belastung das Werkzeug beschädigt. Durch die Fliehkräfte wird das angebrochene Teilstück weggeschleudert. Verwende nur Werkzeuge mit der passenden Drehrichtung zur SF-Spin- del. GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. -
Seite 32: Wartung
Wartung Wartung Nur Fachpersonal darf die Spindel warten. Die SF-Spindel muss vor jeder Wartungsarbeit stillgesetzt werden. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Lies vor der durchzuführenden Arbeit das zu dieser Arbeit gehörende Kapi- tel im Handbuch noch einmal sorgfältig durch. Ü... -
Seite 33: Bei Jedem Werkzeugwechsel
Wartung 12.2.2 Bei jedem Werkzeugwechsel Ü Reinige den Innenkegel der Welle der SF-Spindel. Der Innenkegel muss frei von Spänen und Verunreinigungen sein. Ü Reinige den Werkzeugkegel. Ü Reinige die Spannzange und die Spannzangenaufnahme. Ü Trage nach dem Reinigen auf den Kegel der Spannzange einen leichten Fettfilm auf. -
Seite 34: Demontage
Demontage Demontage Um die SF-Spindel auszubauen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Entferne alle Anschlüsse von der SF-Spindel. Ü... -
Seite 35: Service & Reparatur
Service & Reparatur Service & Reparatur GEFAHR: Elektrischer Schlag. Elektrischer Schlag kann zu schweren Verbrennungen und lebensgefährli- chen Verletzungen führen. Schließe Gefährdungen durch die elektrische Energie aus (Einzelheiten siehe z. B. in den Vorschriften des VDE und der örtlichen Energieversorgungsunter- nehmen). -
Seite 36: Betriebsstörungen
Service & Reparatur 14.2 Betriebsstörungen Anhand der nachfolgenden Aufstellung können Störungen schnell untersucht und behoben werden. SF-Spindel dreht nicht Ursache Störungsbehebung Prüfe den Frequenzumrichter (FU). Prüfe die Maschine. Keine Prüfe alle elektrischen Anschlüsse Stromversorgung Prüfe alle Leitungen im Motorkabel. Betätige den Start/Reset-Knopf. Warte, bis die SF-Spindel abgekühlt ist. - Seite 37 Service & Reparatur SF-Spindel wird laut Ursache Störungsbehebung Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 31]“.) Werkzeug ungeeignet Prüfe das Werkzeug auf Beschädigung. Tausche beschädigtes Werkzeug aus. SF-Spindel nicht rund Verwende nur Spindelträger aus dem Originalzubehör gespannt oder ver- oder Spindelträger, die nach den Toleranzangaben der spannt fred Jäger GmbH...
- Seite 38 Service & Reparatur SF-Spindel vibriert / Ursache Störungsbehebung schwingt Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 31]“.) Werkzeug ungeeignet Prüfe, ob das Werkzeug für die Anwendung geeignet ist. Prüfe das Werkzeug auf Beschädigung. Tausche beschädigtes Werkzeug aus. Entferne alle Verunreinigungen zwischen Werkzeugkegel und Welle der SF-Spindel.
-
Seite 39: Einbauerklärung
D-61239 Ober-Mörlen Tel. +49 (0) 60029123 -0 erklärt hiermit dass folgendes Produkt, Produkt Schnellfrequenzspindel Z62-D452.93 S3 Serien-Nr. Siehe letzte Seite des Handbuches soweit es vom Lieferumfang her möglich ist, den grundlegenden Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Abschnitte, der Maschinenrichtlinie, die angewendet wurden: 1.1.1; 1.1.2;... - Seite 40 Alfred Jäger GmbH Siemensstraße 8 61239 Ober-Mörlen GERMANY Alfred Jäger Youtube channel Scanne diesen QR-Code mit der Jäger-App +49 (0)6002-9123-0 oder mit einem beliebigen QR-Code Scan- sales@alfredjaeger.de ner. www.alfredjaeger.de Serien-Nr. Z62-D452.93 S3 Artikel-Nr. 10304048-02 Revision Datum 30.09.2021 Sprache...
