Betriebsanleitung
AQa.Line Zisterne

3.1.4 Verkehrsbereiche

Zisternen der Serie AQa.Line sind mit unterschiedlich belastbaren
Abdeckungen lieferbar:
!
Achtung
Die Installation in Bereichen mit höheren Verkehrslasten ist nicht zulässig!
Die angegebene Verkehrslast gilt für die Abdeckung und die Einbaustelle
des Tanks (= wiederverfüllte Baugrube).
Bei Installation neben Flächen mit höheren als den oben für die jeweilige Abdeckung
angegebenen Verkehrslasten muss gewährleistet sein, dass diese Lasten nicht auf den Behälter
übertragen werden. Hier ist ein Mindestabstand einzuhalten, welcher in der Regel der
Behältereinbautiefe einschließlich zusätzlichem Dom und ggf. Domverlängerung entspricht.

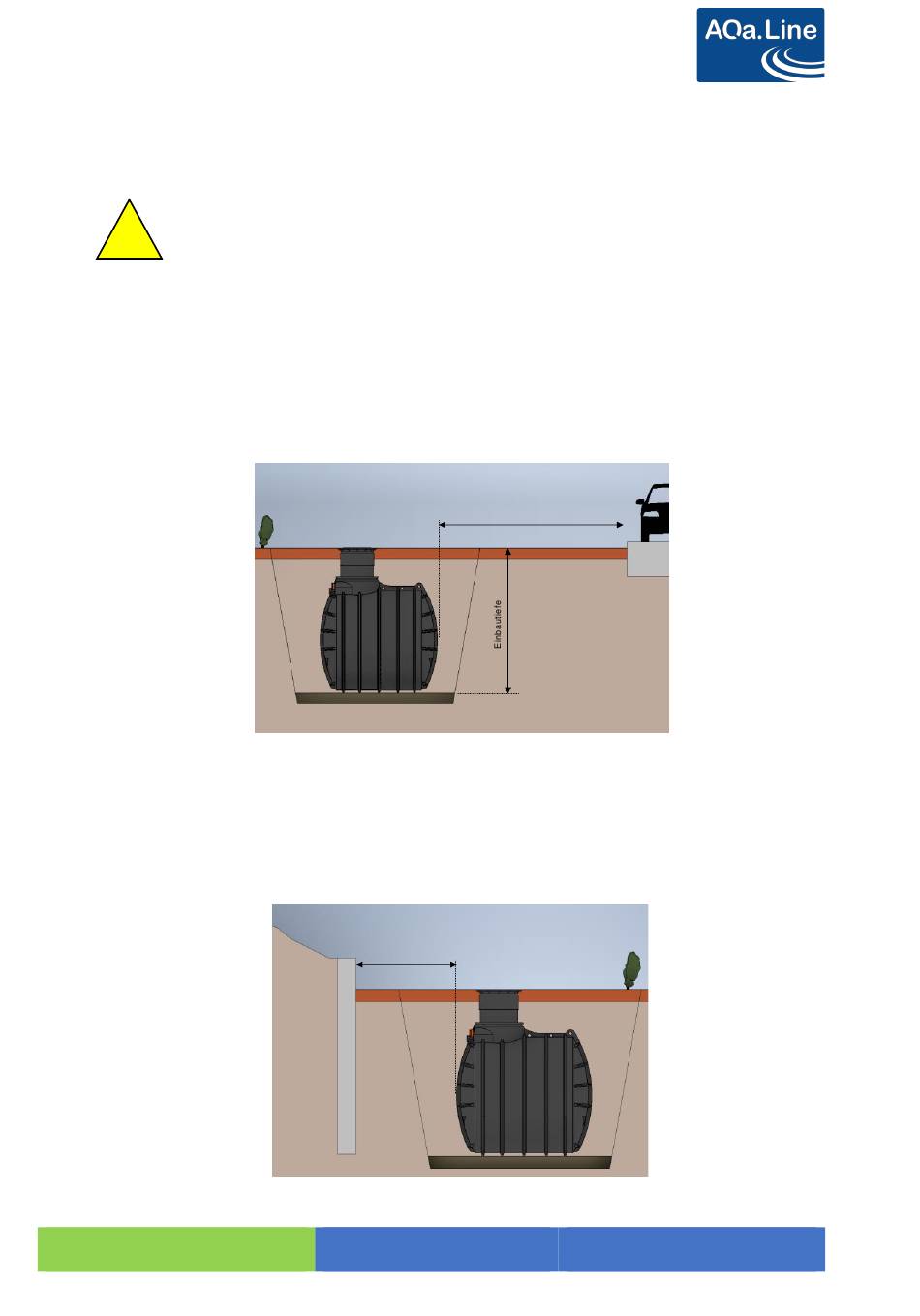

Abbildung 3: Mindestabstand zu höher belasteten Verkehrsflächen als auf der Abdeckung angegeben

3.1.5 Hanglagen

Beim Einbau des Behälters in der Nähe eines Hanges, Erdhügels oder einer Böschung muss
eine statisch berechnete Stützmauer zur Aufnahme des Erddrucks errichtet werden. Die Mauer
muss die Behältermaße um mind. 0,5 m in alle Richtungen überragen und einen Mindestabstand
von 1,2 m zum Behälter haben.
Abbildung 4: Einbau bei Hanglage
BA_AZ_PUUT_06.22
▪
begehbar bis 200 kg
für Verkehrsflächen der Klasse A (Fußgänger, Radfahrer)
▪
PKW-befahrbar mit 600 kg Radlast
für befahrbare Bereiche
Abstand der
Stützmauer
> 1200 mm
Mindestabstand =
Einbautiefe
