3.2.5 Rohranschlüsse
Die anzuschließenden Entwässerungsgegenstände werden auf kürzestem Wege zum Tank
geführt. Mehrere Entwässerungsgegenstände können unter Beachtung der hydraulischen
Belastbarkeit vor Einleitung in den Tank im Erdreich über handelsübliche Formstücke
zusammengeführt werden. Sämtliche Zu- bzw. Überlaufleitungen sind mit einem Gefälle von
mind. 1% zu verlegen, wobei mögliche nachträgliche Setzungen zu berücksichtigen sind. Der
Anschluss am Behälter erfolgt über Lippendichtungen bzw. Rohrstutzen.
Erforderliches Rohrmaterial ist bauseits zu stellen.

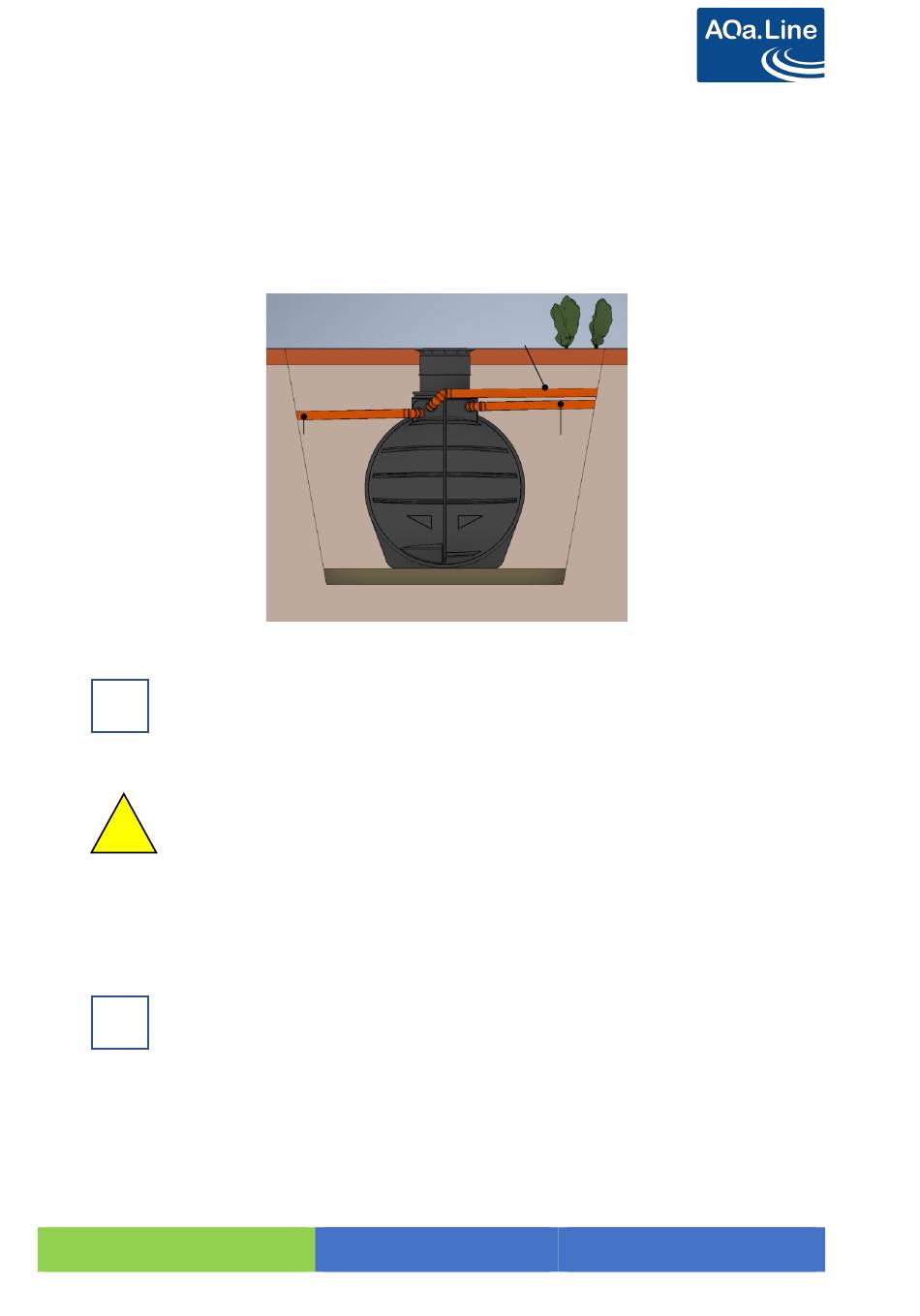

Abbildung 8: Rohranschlüsse
Zum Schutz des Systems ist ein Filter zu installieren, der den Rückhalt von
i
Laub etc. sicherstellt!
Hinweis
Wird der Behälterüberlauf unterhalb der Rückstauebene an einen öffentlichen
Kanal angeschlossen, muss dieser nach DIN 1986 bei Mischkanal über eine
!
Hebeanlage oder bei Anschluss an einen reinen Regenwasserkanal über
Achtung
einen Rückstauverschluss vor Rückstau gesichert werden.
Druck- und Steuerleitungen sind in einem Leerrohr zu führen, welches mit Gefälle zum Behälter
und ohne Durchbiegungen geradlinig zu verlegen ist. Erforderliche Bögen sind mit max. 30°
Formstücken auszubilden. Das Leerrohr ist möglichst kurz zu halten.
Das Leerrohr ist an einer Öffnung oberhalb des max. Wasserstandes
i
anzuschließen!
Hinweis
BA_AZ_PUUT_06.22
Überlauf in Kanal,
Versickerung etc. mit
> 1% Gefälle
Seite 12 von 16
Leerrohr mit > 1%
Gefälle zum Tank
Zulaufrohr mit > 1%
Gefälle zum Tank
