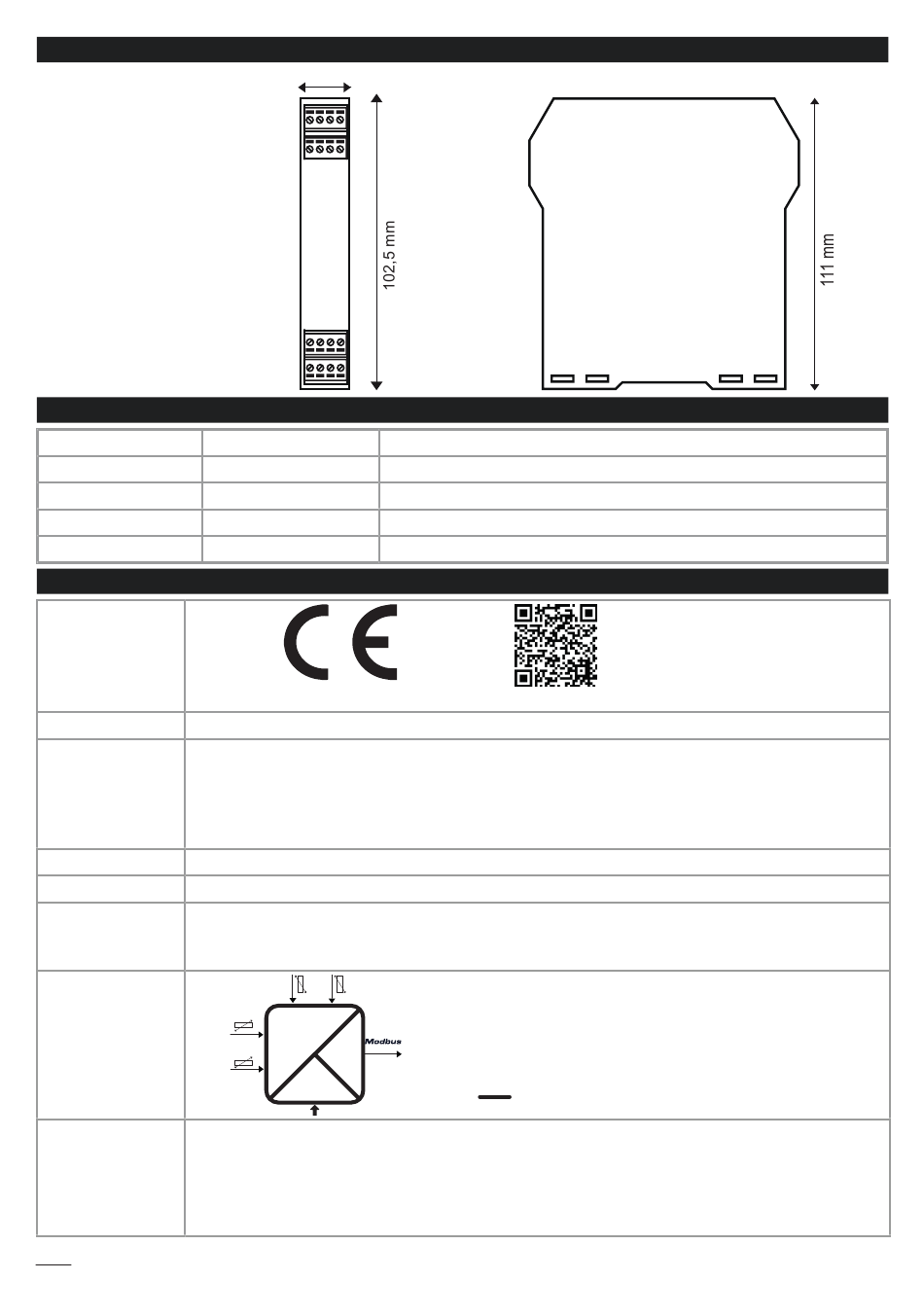

LAYOUT DES MODULS
Abmessungen: 17,5 x 102,5 x 111 mm
Gewicht: 100 g
Gehäuse: PA6, schwarz
ANZEIGE MIT LED AUF DER FRONT
LED
PWR
FAIL
RX
TX
TECHNISCHE SPEZIFIKATIONEN
ZERTIFIZIERUNGEN
VERSORGUNGEN 10 ÷ 40 Vdc; 19 ÷ 28 Vac; 50-60 Hz; Max. 0,8 W
UMGEBUNGSBE-
DINGUNGEN
MONTAGE
ANSCHLÜSSE
KOMMUNIKATI-
ONSPORTS
ISOLIERUNG
ADC
Anm.: Es ist erforderlich, eine träge Sicherung mit einer max. Leistung von 2,5 A in der Nähe des Moduls in Reihe in die Stromversorgung einzusetzen.
MI00581-0-DE
17,5 mm
STATUS
Ununterbrochen an
Ununterbrochen an
Blinkend
Blinkend
https://www.seneca.it/products/z-4rtd2-si/doc/CE_declaration
Betriebstemperatur: -25°C ÷ +70°C
Feuchtigkeit: 30 % ÷ 90 % nicht kondensierend.
Lagerungstemperatur: -30°C ÷ +85°C
Höhe: bis zu 2.000 m über dem Meeresspiegel
Schutzgrad: IP20
DIN-Schiene 35 mm IEC EN 60715
Ausziehbare Klemmleiste Abstand 3,5mm, max. Kabelquerschnitt 1,5mm
Ausziehbare 4-Wege-Schraubklemmleiste; max. Querschnitt 1,5mm
Hintere Steckverbindung IDC10 für DIN-Schiene IEC EN 60715, ModBUS-RTU, 1200÷115200 Baud
Mikro-USB an der Front, Protokoll ModBUS, 2400 Baud
Input3 Input4
Input2
Comm.
Input1
Power
Supply
Auflösung 24 Bit
Kalibriergenauigkeit 0,04 % des Skalenendwerts
Klasse / Gen. Basis: 0,05
Thermische Abweichung: <50 ppm/K
Linearität: 0,025 % des Skalenendwerts
INSTALLATIONSHANDBUCH
Das Gerät wird korrekt versorgt
Instrument im Fehlerstatus
Datenempfang an Port #1 RS485
Datenübertragung an Port #1 RS485
RS485
1500 V
Bedeutung der LEDs
2
; Durchlass: 3,5 mm
2
~
2/4
