BEDIENUNG

Bedienung

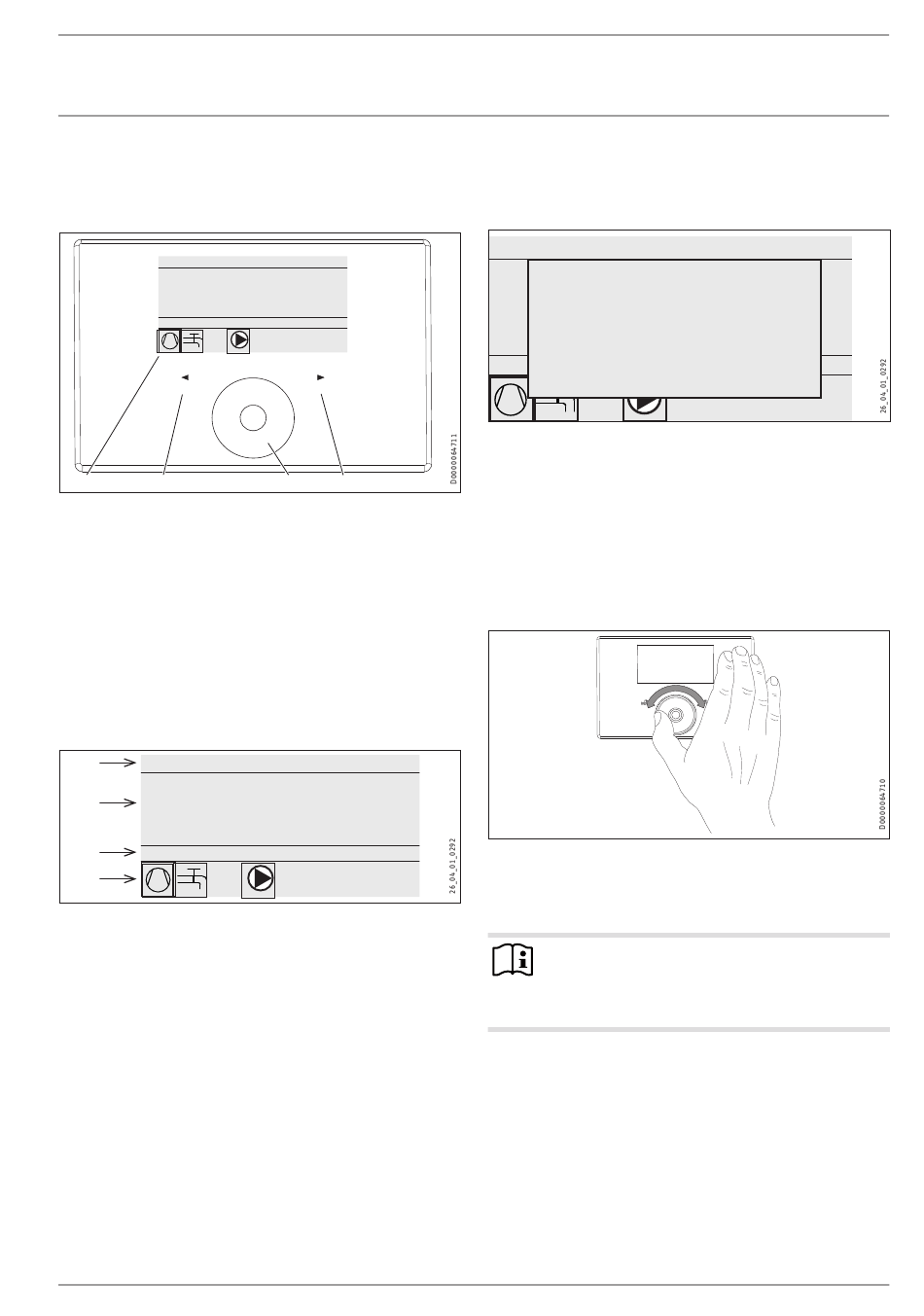

4. Bedienung
4.1

Bedienelemente

MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
WW-ISTTEMPERATUR
RÜCKLAUFISTTEMPERATUR
ECO-BETRIEB
MENU
1 2
1 Display
2 Tastfeld „MENU"
3 Touch-Wheel
4 Tastfeld „OK"
Sie steuern die Anlage mit dem Bedienteil des Wärmepumpen-
Managers. Mit dem Bedienkreis und den Tastfeldern „MENU" und
„OK" bewegen Sie sich durch die Menüstruktur.
4.1.1 Display
Das Display des Bedienteils zeigt den aktuellen Anlagenzustand
und gibt Meldungen und Hinweise.
Startbildschirm
1
MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
2
WW-ISTTEMPERATUR
RÜCKLAUFISTTEMPERATUR
3
ECO-BETRIEB
4
1 Datum und Uhrzeit
2 Temperaturanzeige
3 Betriebsart
4 Bildsymbole für Anlagenzustand
Der Startbildschirm ist in vier Bereiche unterteilt. Im obersten Feld
werden Datum und Uhrzeit angezeigt. Im Feld darunter werden
die Außentemperatur sowie die Warmwasseristtemperatur und
Rücklaufisttemperatur angezeigt. Der dritte Teilbereich dient zur
Auswahl und Anzeige der Betriebsarten. Im vierten Teilbereich
zeigen Bildsymbole den aktuellen Anlagenzustand an.
www.stiebel-eltron.com
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
OK
3 4
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
Aktivieren
Wenn der Bedienkreis und die Tastfelder 5 Minuten lang nicht
benutzt werden, wird das Bedienteil gesperrt.
MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
Zum Aktivieren bitte 3
WW-ISTTEMPERATUR
Sekunden lang
RÜCKLAUFISTTEMPERATUR
MENÜ Taste drücken.
ECO-BETRIEB
f Berühren Sie drei Sekunden lang das Tastfeld „MENU", um
das Bedienteil zu aktivieren.
Auswahlmarkierung
Innerhalb der Menüstruktur zeigt eine Auswahlmarkierung stets
die aktuelle Position an. Der jeweils angewählte Menüpunkt ist
dabei dunkel hinterlegt. Am oberen Displayrand wird die aktuelle
Menü-Ebene angezeigt.
4.1.2 Bedienkreis
Der Bedienkreis besteht aus einem berührungsempfindlichen Sen-
sor. Links und rechts davon befindet sich jeweils ein Tastfeld. Mit
dem Bedienkreis und den Tastfeldern werden alle notwendigen
Funktionen des Geräts gesteuert und kontrolliert.
Hinweis Sensorempfindlichkeit
Wenn Sie Handschuhe tragen, nasse Hände haben oder
das Bedienteil feucht ist, erschwert dies die Erkennung
ihrer Fingerberührung und die Ausführung der von Ihnen
gewünschten Aktionen.
Der Fachhandwerker kann im Menüpunkt HAUPTMENÜ / INBE-
TRIEBNAHME mit dem Parameter TOUCHEMPFINDLICHKEIT die
Berührungsempfindlichkeit einstellen.
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
